Вузол керування системою обліку електроенергії

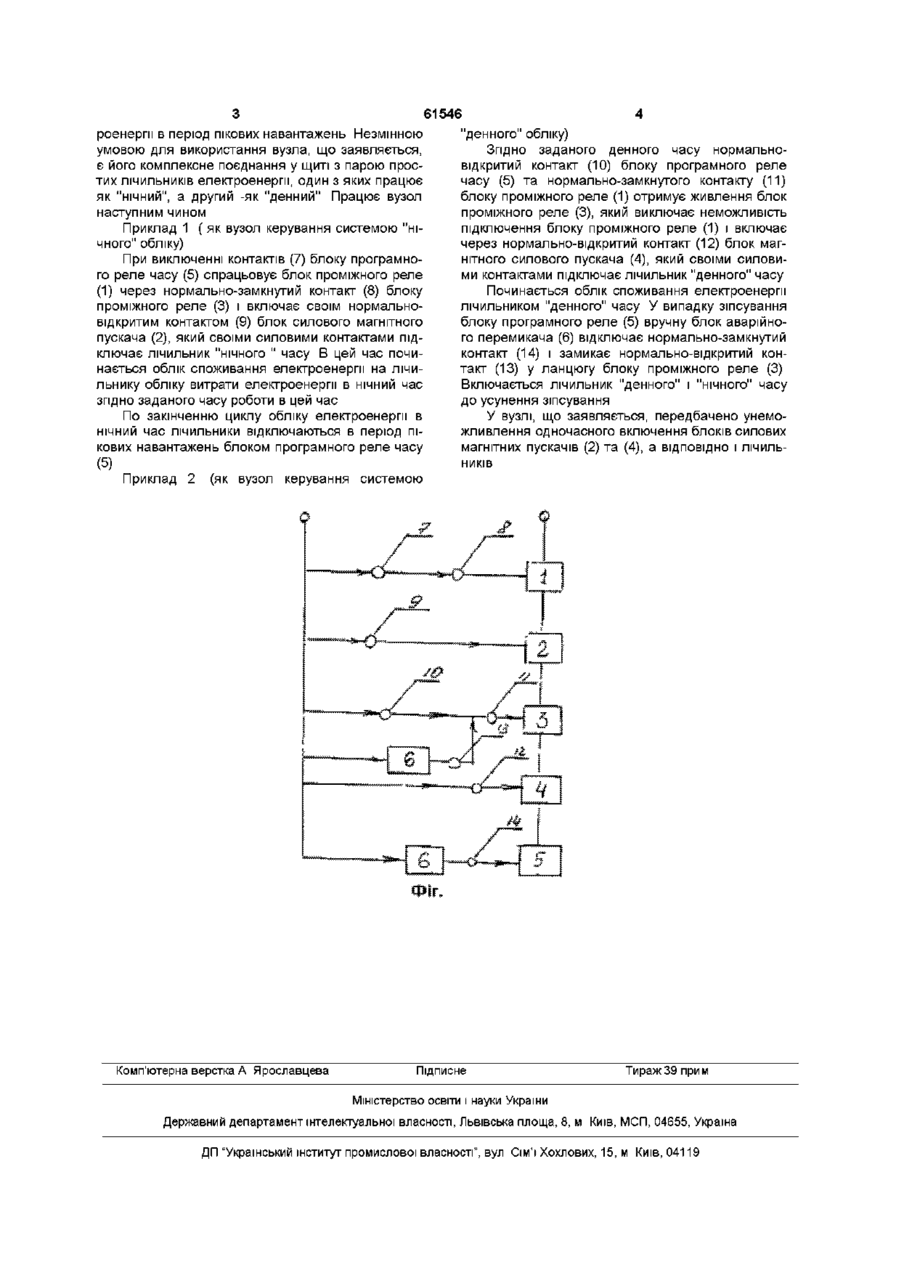

Вузол керування системою обліку електроенергії, який містить блок програмного реле часу, з'єднані з ним послідовно блоки проміжних реле, блоки силових магнітних пускачів, блок аварійного перемикача з ВІДПОВІДНИМИ контактами темою обліку електроенергії при опаленні по двухтарифним зонам (нічний та денний час) Ця задача вирішується тим, що вузол керування системою обліку електроенергії, згідно винаходу, містить блок програмного реле часу, блоки проміжних реле, блоки силових магнітних перемикачів, блок аварійного перемикача з ВІДПОВІДНИМ контактами На фіг зображена блок-схема вузла керування системою обліку електроенергії Вузол керування системою обліку електроенергії містить основні блоки проміжних реле (1) та (3), блоки силових магнітних пускачів (2) та (4), блок програмного реле часу (5), блок аварійного перемикача (6) та ДОПОМІЖНІ блоки, які містять - контакт (7) та (10) блоку програмного реле часу (5) - нормально-замкнутий контакт (8) блоку проміжного реле (3) - нормально-відкритий контакт (9) блоку проміжного реле (1) - нормально-замкнутий контакт (11) блоку проміжного реле (1) - нормально-відкритий контакт (12) блоку аварійного перемикача (6) - нормально-відкритий контакт (13) блоку проміжного реле (3) - нормально-замкнутий контакт (14) блоку аварійного перемикача (6) Блок програмного реле часу (5) містить дві програми 1 Програма обліку споживання електроенергії в нічний час 2 Програма обліку споживання електроенергії в денний час Крім того, блок програмного реле часу (5) унеможливлює забезпечення споживання елект (О ю (О 61546 роенергм в період пікових навантажень Незмінною умовою для використання вузла, що заявляється, є його комплексне поєднання у щиті з парою простих ЛІЧИЛЬНИКІВ електроенергії, один з яких працює як "нічний", а другий -як "денний" Працює вузол наступним чином Приклад 1 ( як вузол керування системою "нічного" обліку) При виключенні контактів (7) блоку програмного реле часу (5) спрацьовує блок проміжного реле (1) через нормально-замкнутий контакт (8) блоку проміжного реле (3) і включає своїм нормальновідкритим контактом (9) блок силового магнітного пускача (2), який своїми силовими контактами підключає лічильник "нічного " часу В цей час починається облік споживання електроенергії на лічильнику обліку витрати електроенергії в нічний час згідно заданого часу роботи в цей час По закінченню циклу обліку електроенергії в нічний час лічильники відключаються в період пікових навантажень блоком програмного реле часу (5) Приклад 2 (як вузол керування системою Комп'ютерна верстка А Ярославцева "денного" обліку) Згідно заданого денного часу нормальновідкритий контакт (10) блоку програмного реле часу (5) та нормально-замкнутого контакту (11) блоку проміжного реле (1) отримує живлення блок проміжного реле (3), який виключає неможливість підключення блоку проміжного реле (1) і включає через нормально-відкритий контакт (12) блок магнітного силового пускача (4), який своїми силовими контактами підключає лічильник "денного" часу Починається облік споживання електроенергії лічильником "денного" часу У випадку зіпсування блоку програмного реле (5) вручну блок аварійного перемикача (6) відключає нормально-замкнутий контакт (14) і замикає нормально-відкритий контакт (13) у ланцюгу блоку проміжного реле (3) Включається лічильник "денного" і "нічного" часу до усунення зіпсування У вузлі, що заявляється, передбачено унеможливлення одночасного включення блоків силових магнітних пускачів (2) та (4), а ВІДПОВІДНО І ЛІЧИЛЬНИКІВ Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
