Спосіб диференційованого тарифного обліку і дистанційного управління споживанням електроенергії, газу, пари та води ( з можливістю відключення) в кредит чи з передоплатою за допомогою електронних смарт-карт чи

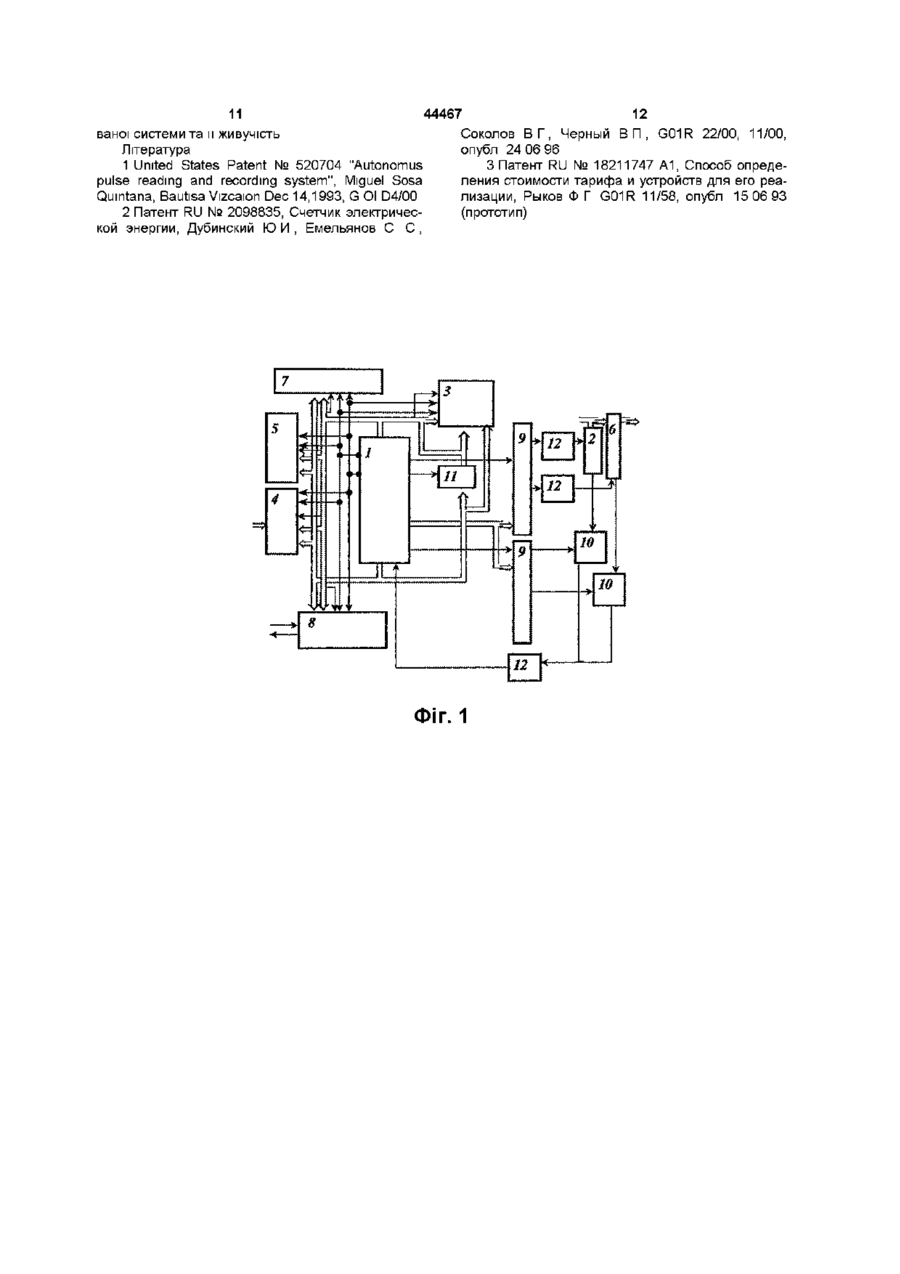

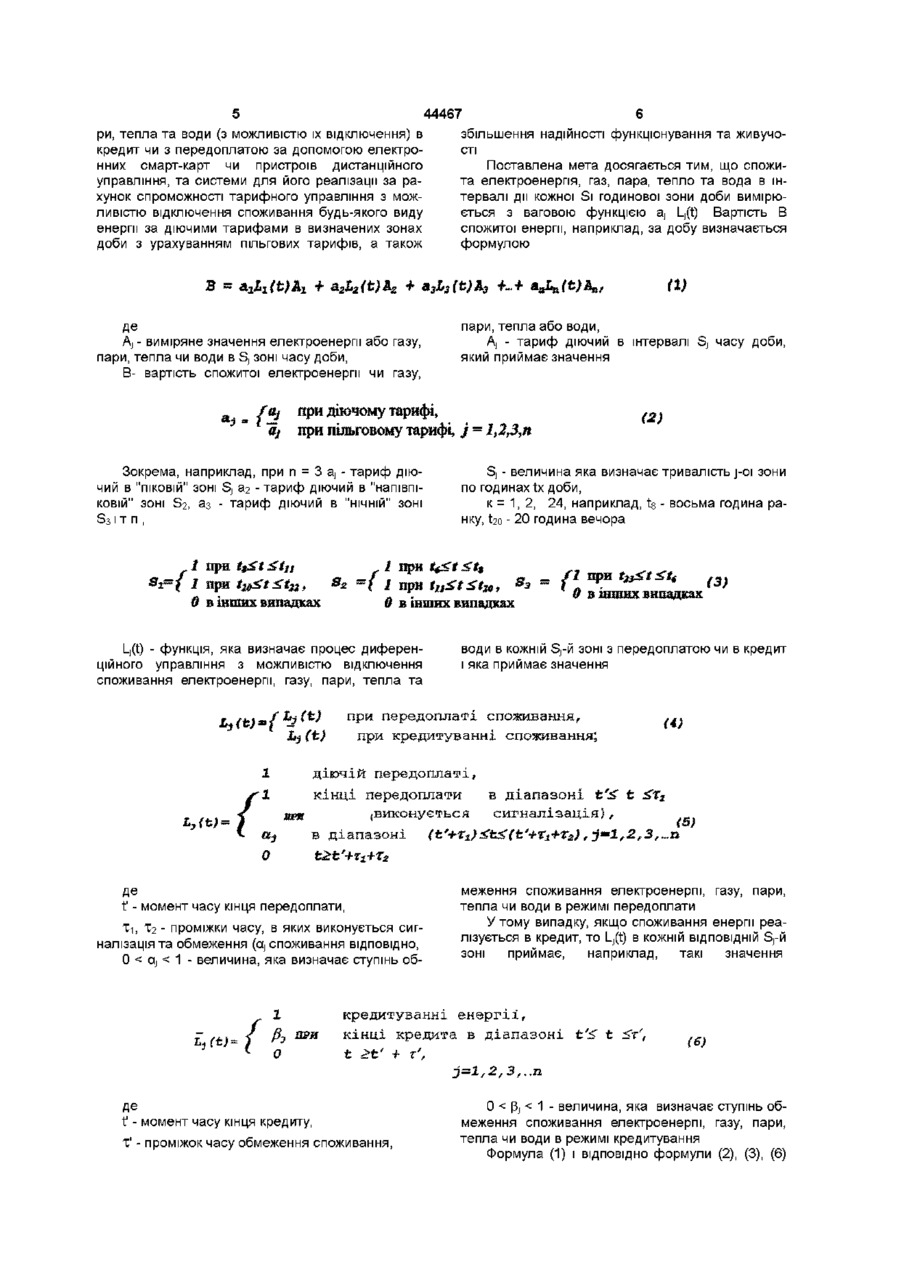

1 Спосіб диференційованого тарифного обліку і дистанційного управління споживанням електроенергії, газу, пари, тепла та води (з можливістю їх відключення) в кредит чи з передоплатою за допомогою електронних смарт-карт чи пристроїв дистанційного управління, який полягає в тому, що кожний із інтервалів часу доби діючої тарифної зони S, (J=1,2,3 п) вимірюють спожиті ресурси, який відрізняється тим, що за діючими тарифами в визначених зонах S, доби із врахуванням пільгових тарифів спожита енергія вимірюється з ваговою функцією a,L,(t), а вартість В спожитої енергії визначається формулою B=aiLi(t)Ai+a2L2(t)A2+a3L3(t)A3+ +anLn(t)An, Де А, - виміряне значення електроенергії або газу, пари, тепла чи води в S, зоні часу доби, В - вартість спожитої електроенергії чи газу, пари, тепла або води, а, - тариф, який діє в інтервалі S,-i часової зони доби і приймає значення ґ при діючому а = \— тарифі, J \а] при пільговому j = ід з з п тарифі L,(t) - функція, яка визначає процес дистанційного управління з можливістю відключення споживання електроенергії, газу, пари, тепла та води в кожній Sj-й зоні з передоплатою чи в кредит і яка приймає значення L.t) = Lit) 1 при передоплаті споживання, при кредитуванні споживання, передоплаті, t> Lj(t) кредиті, = при 0 Ґ> f+T\ ; = 1,2,3.../7 де f - момент часу кінця передоплати чи кредиту, Г 1; Г2,ГЛ— проміжки часу, в яких виконується сигналізація та обмеження споживання при передоплаті чи кредитуванні ВІДПОВІДНО, 0 < а < 1, 0 < Р < 1 - величина, яка визначає ступінь обмеження споживання в S, зоні при передоплаті чи в кредит ВІДПОВІДНО 2 Система диференційованого тарифного обліку і дистанційного управління споживанням електроенергії, газу, пари, тепла та води (з можливістю їх відключення) в кредит чи з передоплатою за допомогою електронних смарт-карт чи пристроїв дистанційного управління, що включає лічильник енергії за п 1, який відрізняється тим, що в неї включено мікропроцесор, оперативний запам'ятовуючий пристрій, пристрій передоплати, який вміщує засіб для прийому електронних грошей у вигляді смарт-карт, дисплей, переключаючий пристрій, таймер, послідовний інтерфейс, два дешифратори, ключі, регістр та елементи гальванічної розв'язки, причому вихід шини першого порту мікропроцесора об'єднаний зі входами адреси старшого байта оперативного запам'ятовуючого пристрою, таймера, дисплея, пристрою передоплати та послідовного інтерфейсу, входи адреси молодшого байта яких підключені до виходу регістра, з'єднаного своїм входом з виходом другого порту мікропроцесора та входами даних оперативного запам'ятовуючого пристрою, таймера, дисплея, пристрою передоплати і послідовного інтерфейсу, вхід вибору кристала кожного із яких 1 (О 44467 підключений ВІДПОВІДНО до старшого (п-і) (і=0,1, ,4, п=15) розряду шини адреси першого порту мікропроцесора, вихід запису молодшого байта адреси якого підключений до управлінського входу регістра, вихід шини третього порту мікропроцесора підключений до адресних входів першого та другого дешифраторів, управлінські входи кожного з яких з'єднані з виходом послідовного порту мікропроцесора і шини сигнала строб ВІДПОВІДНО, виходи першого дешифратора підключені до входів елементів гальванічної розв'язки, виходи яких підключені ВІДПОВІДНО до перших входів лічильника енергії та переключаючого пристрою, з'єд наних своїми другими входами з мережею постачання енергії, ресурсів, виходи лічильника енергії, ресурсів та переключаючого пристрою з'єднані ВІДПОВІДНО зі входами ключів, управлінські входи яких підключені до ВІДПОВІДНИХ виходів другого дешифратора, а виходи ключів об'єднані і через елемент гальванічної розв'язки підключені до входу послідовного порту мікропроцесора, шини запису та читання якого підключені до входів запису та читання оперативного запам'ятовуючого пристрою, таймера, дисплея, пристрою передоплати та послідовного інтерфейсу Винахід належить до вимірювальної та обчислювальної техніки і може бути використаний для багатотарифного обліку та контролю вартості споживання електроенергії, газу, пари, тепла чи води (далі - ресурсів), а також для управлінням споживання з можливістю відключення будь-якого виду ресурсів як з передоплатою, так і в кредит з урахуванням пільгових тарифів Відомий пристрій [1] для обліку вартості енергії при змінних тарифах, який включає лічильники електроенергії, кожний з яких підключений до автономного запам'ятовуючого пристрою, виходи яких через комунікаційний модуль об'єднані з центральним процесором У відомому пристрої кожний лічильник електроенергії формує імпульсні сигнали, КІЛЬКІСТЬ яких за даний термін часу пропорційна спожитій електроенергії, які накопичуються в автономному запам'ятовуючому пристрої і поступають через комунікаційний модуль до центрального процесора Недоліком відомого пристрою є обмежені функціональні можливості в зв'язку з тим, що в ньому неможливо вести управління, а також відключення споживання будь-якого виду енергії (ресурсів) в діючих тарифних зонах доби на принципах передоплати за енергію (ресурси) чи споживання її в кредит та з урахуванням пільгових тарифів за допомогою електронних смарт-карт Відомий пристрій [2] для обліку електричної енергії, який включає мікропроцесор, переключаючий пристрій, оперативний запам'ятовуючий пристрій, пристрій передоплати, який включає пристрій для прийому електронних грошей у вигляді електронних карт, причому вихід мікропроцесора з'єднаний з дисплеєм та переключаючим пристроєм, а мнемонічний індикатор дисплею включає три регістри, перший з яких відображає інформацію про величину споживання електроенергії в навантаженні споживача, другий - про наявність і інтенсивність витрати оплаченої електроенергії, а також про залишок вартості оплаченої електроенергії записаної на електронній карточці, третій регістр показує інтенсивність витрати електроенергії, яка видається споживачу в кредит Недоліком відомого пристрою є те, що в ньому ведеться облік тільки електричної енергії і не ведеться облік інших видів енергії (ресурсів), а також неможливість проводити управління та відключен ня енергоспоживання в тарифних зонах доби з передоплатою і в кредит з урахуванням можливих пільг по оплаті Найбільш близький за своєю технічною сутністю є спосіб визначення вартості електроенергії, яка оплачується по диференційованому тарифу та пристрій для його реалізації [3], який заключається втому, що в кожний інтервал дії ВІДПОВІДНОГО тарифу вимірюють спожиту електроенергію під час дії першого тарифу з коефіцієнтом пропорційності рівним 1, а в кожний інтервал дії наступного тарифу - з коефіцієнтом а/а-і, вартість електроенергії В визначається із формули як В AJ f де В - вартість спожитої електроенергії, а-і, аг, а, - тариф діючий у ВІДПОВІДНИХ інтервалах часу доби, А-і, Аг, А, - виміряне значення спожитої електроенергії Пристрій для визначення вартості електроенергії, оплаченої по диференційованому тарифу включає однотарифний лічильник електроенергії та трансформатор струму, виходи, якого підключені до ВІДПОВІДНИХ виводів струмової обмотки лічильника Недоліком відомого способу визначення вартості електроенергії, яка оплачується за диференційованим тарифом та пристрою для його реалізації є обмежені функціональні можливості із-за того, що у даному пристрої не реалізовані функції управління та відключення за тарифами диференційованими по зонах доби як з передоплатою, так і в кредит з урахуванням можливих пільг на тариф в кожній зоні Крім того, у даному способі і пристрої можливо вести облік тільки електричної енергії і не можливо вести облік та управління енергоспоживання будь-якого іншого виду енергії (ресурсів) У зв'язку з тим, що в відомому способі та пристрої неможливо в процесі роботи програмним шляхом міняти тарифні зони і проводити тестування пристрою, він має невелику надійність та живучість В основу винаходу поставлено задачу розширення функціональних можливостей способу диференційованого тарифного обліку і дистанційного управління споживанням електроенергії, газу, па 5 44467 6 ри, тепла та води (з можливістю їх відключення) в збільшення надійності функціонування та живучокредит чи з передоплатою за допомогою електрості нних смарт-карт чи пристроїв дистанційного Поставлена мета досягається тим, що спожиуправління, та системи для його реалізації за рата електроенергія, газ, пара, тепло та вода в шхунок спроможності тарифного управління з можтервалі дії кожної Si годинової зони доби вимірюливістю відключення споживання будь-якого виду ється з ваговою функцією a, L,(t) Вартість В енергії за діючими тарифами в визначених зонах спожитої енергії, наприклад, за добу визначається доби з урахуванням пільгових тарифів, а також формулою В = ЯіігШАг f &zLz 13 44467 14 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
