Спосіб визначення величини впливу спотворюючих факторів аналогової радіорелейної лінії на параметри цифрового потоку, що передається по ррл при комбінованій модуляції

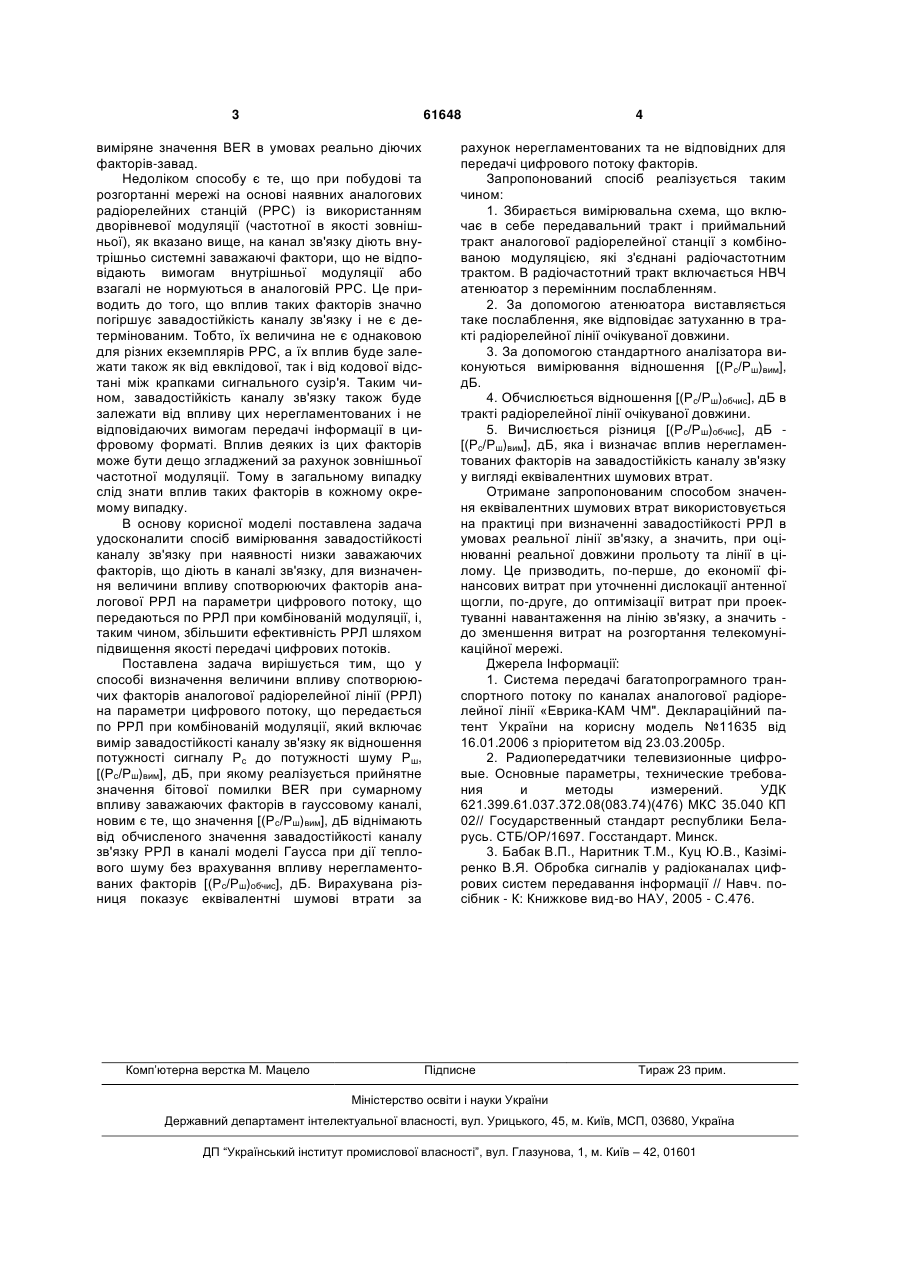

Спосіб визначення величини впливу спотворюючих факторів аналогової радіорелейної лінії на 3 61648 виміряне значення BER в умовах реально діючих факторів-завад. Недоліком способу є те, що при побудові та розгортанні мережі на основі наявних аналогових радіорелейних станцій (РРС) із використанням дворівневої модуляції (частотної в якості зовнішньої), як вказано вище, на канал зв'язку діють внутрішньо системні заважаючі фактори, що не відповідають вимогам внутрішньої модуляції або взагалі не нормуються в аналоговій РРС. Це приводить до того, що вплив таких факторів значно погіршує завадостійкість каналу зв'язку і не є детермінованим. Тобто, їх величина не є однаковою для різних екземплярів РРС, а їх вплив буде залежати також як від евклідової, так і від кодової відстані між крапками сигнального сузір'я. Таким чином, завадостійкість каналу зв'язку також буде залежати від впливу цих нерегламентованих і не відповідаючих вимогам передачі інформації в цифровому форматі. Вплив деяких із цих факторів може бути дещо згладжений за рахунок зовнішньої частотної модуляції. Тому в загальному випадку слід знати вплив таких факторів в кожному окремому випадку. В основу корисної моделі поставлена задача удосконалити спосіб вимірювання завадостійкості каналу зв'язку при наявності низки заважаючих факторів, що діють в каналі зв'язку, для визначення величини впливу спотворюючих факторів аналогової РРЛ на параметри цифрового потоку, що передаються по РРЛ при комбінованій модуляції, і, таким чином, збільшити ефективність РРЛ шляхом підвищення якості передачі цифрових потоків. Поставлена задача вирішується тим, що у способі визначення величини впливу спотворюючих факторів аналогової радіорелейної лінії (РРЛ) на параметри цифрового потоку, що передається по РРЛ при комбінованій модуляції, який включає вимір завадостійкості каналу зв'язку як відношення потужності сигналу Рс до потужності шуму Рш, [(Рс/Рш)вим], дБ, при якому реалізується прийнятне значення бітової помилки BER при сумарному впливу заважаючих факторів в гаусcовому каналі, новим є те, що значення [(Рс/Рш)вим], дБ віднімають від обчисленого значення завадостійкості каналу зв'язку РРЛ в каналі моделі Гаусcа при дії теплового шуму без врахування впливу нерегламентованих факторів [(Рс/Рш)обчис], дБ. Вирахувана різниця показує еквівалентні шумові втрати за Комп’ютерна верстка М. Мацело 4 рахунок нерегламентованих та не відповідних для передачі цифрового потоку факторів. Запропонований спосіб реалізується таким чином: 1. Збирається вимірювальна схема, що включає в себе передавальний тракт і приймальний тракт аналогової радіорелейної станції з комбінованою модуляцією, які з'єднані радіочастотним трактом. В радіочастотний тракт включається НВЧ атенюатор з перемінним послабленням. 2. За допомогою атенюатора виставляється таке послаблення, яке відповідає затуханню в тракті радіорелейної лінії очікуваної довжини. 3. За допомогою стандартного аналізатора виконуються вимірювання відношення [(Рс/Рш)вим], дБ. 4. Обчислюється відношення [(Рс/Рш)обчис], дБ в тракті радіорелейної лінії очікуваної довжини. 5. Вичислюється різниця [(Рс/Рш)обчис], дБ [(Рс/Рш)вим], дБ, яка і визначає вплив нерегламентованих факторів на завадостійкість каналу зв'язку у вигляді еквівалентних шумових втрат. Отримане запропонованим способом значення еквівалентних шумових втрат використовується на практиці при визначенні завадостійкості РРЛ в умовах реальної лінії зв'язку, а значить, при оцінюванні реальної довжини прольоту та лінії в цілому. Це призводить, по-перше, до економії фінансових витрат при уточненні дислокації антенної щогли, по-друге, до оптимізації витрат при проектуванні навантаження на лінію зв'язку, а значить до зменшення витрат на розгортання телекомунікаційної мережі. Джерела Інформації: 1. Система передачі багатопрограмного транспортного потоку по каналах аналогової радіорелейної лінії «Еврика-КАМ ЧМ". Деклараційний патент України на корисну модель №11635 від 16.01.2006 з пріоритетом від 23.03.2005р. 2. Радиопередатчики телевизионные цифровые. Основные параметры, технические требования и методы измерений. УДК 621.399.61.037.372.08(083.74)(476) МКС 35.040 КП 02// Государственный стандарт республики Беларусь. СТБ/ОР/1697. Госстандарт. Минск. 3. Бабак В.П., Наритник Т.М., Куц Ю.В., Казіміренко В.Я. Обробка сигналів у радіоканалах цифрових систем передавання інформації // Навч. посібник - К: Книжкове вид-во НАУ, 2005 - С.476. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
