Пристрій для контролю положення гостряка стрілочного переводу

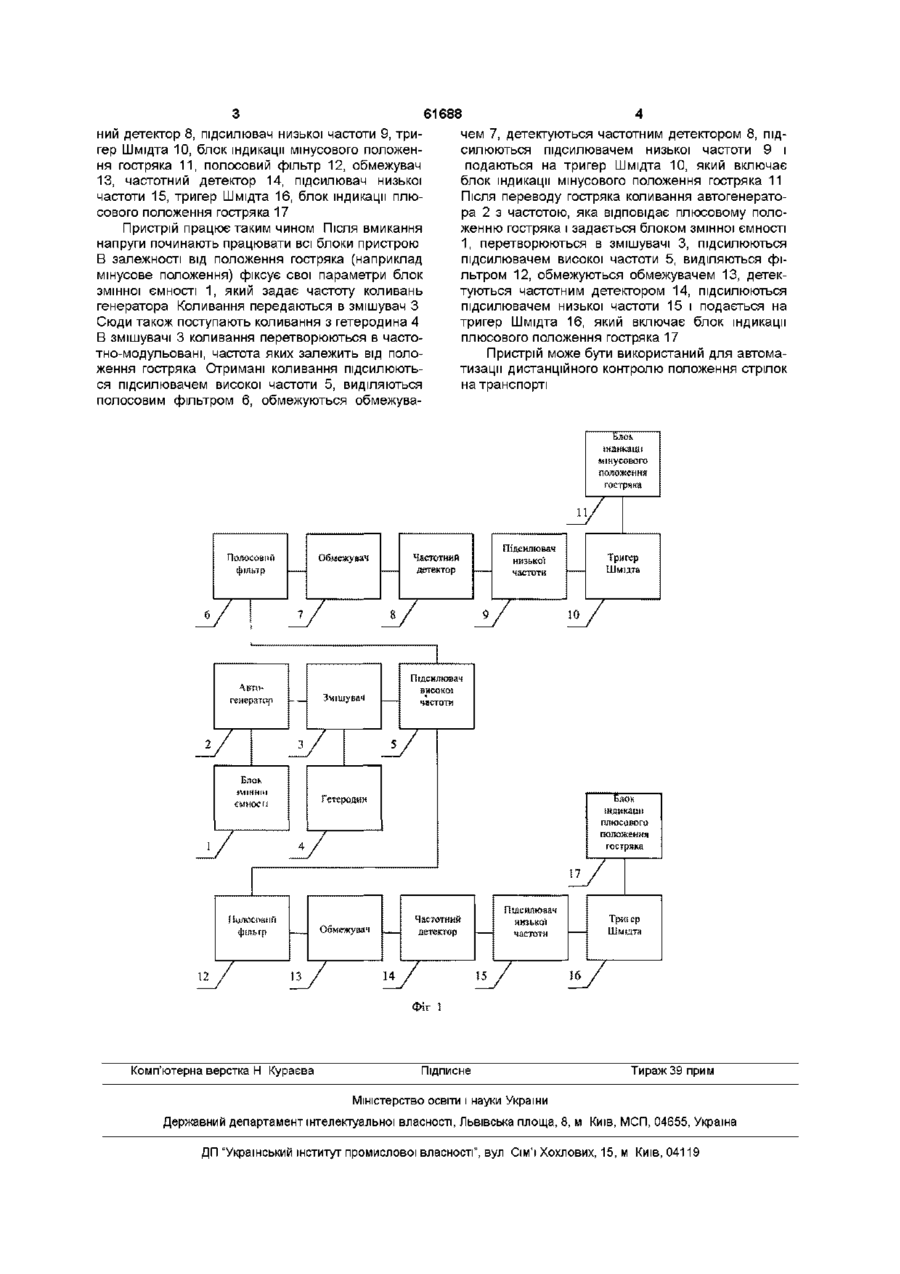

Пристрій для контролю положення гостряка стрілочного переводу, який містить автогенератор з блоками змінної ємності, підключений до змішу вача з гетеродином, вихід якого через підсилювач високої частоти, полосові фільтри та обмежувачі з'єднаний з двома частотними детекторами, виходи яких через підсилювачі низької частоти, тригери Шмідта, підключені до блоків індикації крайніх положень гостряка, який відрізняється тим, що блок змінної ємності автогенератора жорстко зв'язаний з гостряком стрілочного переводу, а на виходах частотних детекторів додатково підключені підсилювачі низької частоти і тригери Шмідта, з'єднані з блоками індикації крайніх положень гостряка стрілочного переводу Винахід відноситься до пристроїв залізничної автоматики і телемеханіки на станціях, зокрема до дистанційного контролю гостряка стрілочного переводу Проблема полягає в тому, що при дистанційному контролі положення гостряка, останній здійснюється через контакти автоперемикача стрілочного приводу, що не враховує стану механізмів стрілочних гарнітур Індикація положення включається додатковим реле Відомий пристрій для контролю положення стрілки, в якому контроль здійснюється за рахунок встановлених на центральному посту реле напруги, шляховим реле, зворотнім повторювачем контрольного реле, через контакти яких здійснюється контроль положення стрілки і блокується можливість включення приводу стрілки при небезпечному стані (АС СРСР №87863) Недоліком цього пристрою є те, що контроль положення гостряка здійснюється через контакти автоперемикача і допоміжне реле, без врахування стану механічних тяг стрілкової гарнітури Відомий пристрій для контролю положення стрілки в якому до лінії керування стрілочним приводом з одного кінця через контакти автоперемикача підключені дросель і конденсатор, а з іншого через контакти запускаючого реле підключені керуючі генератори контрольних частот, блоки контролю напруги і блоки завдання частоти До цієї ж лінії через фільтри, спрямувачі, підсилювачі, порогові елементи і перетворювачі підключені реєст руючі реле, через які і вмикається індикація положення гостряка стрілочного переводу (А С СРСР №1824338А) Недоліком цього пристрою є те, що в кінцевому рахунку контроль індикації положення гостряка стрілочного переводу здійснюється через контакти автоперемикача приводу і контакти допоміжних реле А це не дає можливість врахувати дійсне положення гостряка, яке залежить від стану механічних тяг стрілки Технічною задачею, що вирішується заявляємим винаходом, є підвищення надійності і достовірності дистанційного контролю положення гостряка стрілочного переводу Суть винаходу полягає в тому, що пристрій для контролю положення гостряка стрілочного переводу, який містить автогенератор з блоком змінної ємності, який жорстко зв'язаний з гостряком стрілочного переводу і підключений до змішувача з гетеродином, вихід якого через підсилювач високої частоти, полосові фільтри та обмежувачі з'єднаний з двома частотними детекторами, виходи яких через підсилювачі низької частоти і тригери Шмідта з'єднані з блоками індикації крайніх положень гостряка На фіг 1 зображена функціональна схема пристрою для контролю положення гостряка стрілочного переводу, який містить блок змінної ємності 1, жорстко зв'язаний з гостряком, автогенератор 2, змішувач 3, гетеродин 4, підсилювач високої частоти 5, полосовий фільтр б, обмежувач 7, частот 00 00 (О (О 61688 ний детектор 8, підсилювач низької частоти 9, тричем 7, детектуються частотним детектором 8, підгер Шмідта 10, блок індикації мінусового положенсилюються підсилювачем низької частоти 9 і ня гостряка 11, полосовий фільтр 12, обмежувач подаються на тригер Шмідта 10, який включає 13, частотний детектор 14, підсилювач низької блок індикації мінусового положення гостряка 11 частоти 15, тригер Шмідта 16, блок індикації плюПісля переводу гостряка коливання автогенератосового положення гостряка 17 ра 2 з частотою, яка відповідає плюсовому положенню гостряка і задається блоком змінної ємності Пристрій працює таким чином Після вмикання 1, перетворюються в змішувачі 3, підсилюються напруги починають працювати всі блоки пристрою підсилювачем високої частоти 5, виділяються фіВ залежності від положення гостряка (наприклад льтром 12, обмежуються обмежувачем 13, детекмінусове положення) фіксує свої параметри блок туються частотним детектором 14, підсилюються змінної ємності 1, який задає частоту коливань підсилювачем низької частоти 15 і подається на генератора Коливання передаються в змішувач З тригер Шмідта 16, який включає блок індикації Сюди також поступають коливання з гетеродина 4 плюсового положення гостряка 17 В змішувачі 3 коливання перетворюються в частотно-модульовані, частота яких залежить від полоПристрій може бути використаний для автомаження гостряка Отримані коливання підсилюютьтизації дистанційного контролю положення стрілок ся підсилювачем високої частоти 5, виділяються на транспорті полосовим фільтром 6, обмежуються обмежуваБлок індикації мінусового положення гостряка Підсилювач Полосой і їй фшыр Тригер Шмата НИЗЬКО*! частоти !0 Блок шдикаци плюсового положення гостряка Підсилювач низької частоти Триі ер Шмата Фіг 1 Комп'ютерна верстка Н Кураєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
