Гідростатичний підшипник ковзання тригвинтового насоса
Номер патенту: 61718
Опубліковано: 25.07.2011
Автори: Хлопенко Микола Якович, Кириченко Олександр Сергійович
Формула / Реферат
1. Гідростатичний підшипник ковзання тригвинтового насоса, що містить підп'ятник з центральною круговою камерою і циліндричну п'яту з каналом, який з'єднує порожнину напірного патрубка насоса, заповнену рідиною, з центральною круговою камерою підп'ятника, який відрізняється тим, що на циліндричній поверхні п'яти виконана гвинтова нарізка.
2. Гідростатичний підп'ятник ковзання тригвинтового насоса за п. 1, який відрізняється тим, що профіль гвинтової нарізки виконаний прямокутної форми.
Текст

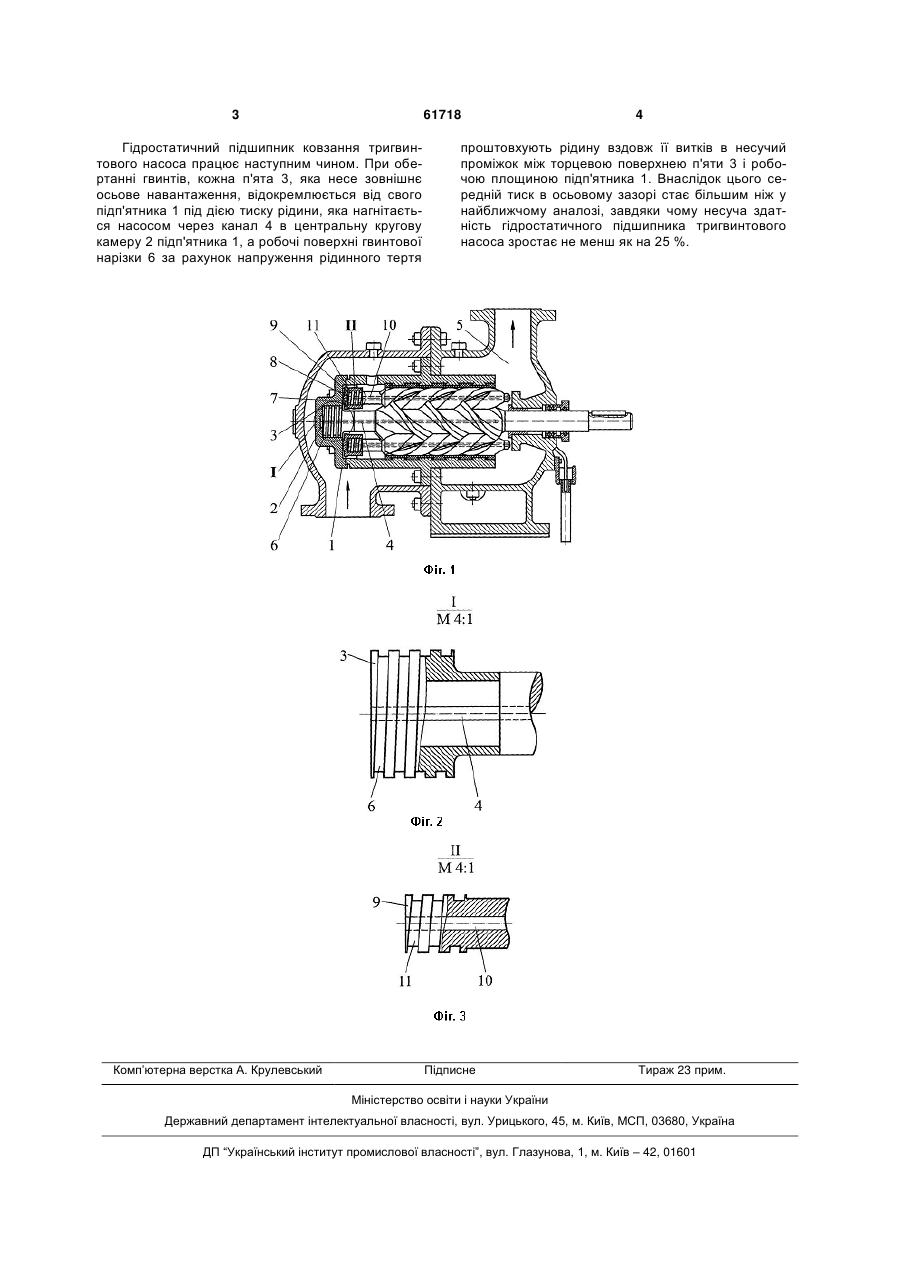

1. Гідростатичний підшипник ковзання тригвинтового насоса, що містить підп'ятник з централь 3 61718 Гідростатичний підшипник ковзання тригвинтового насоса працює наступним чином. При обертанні гвинтів, кожна п'ята 3, яка несе зовнішнє осьове навантаження, відокремлюється від свого підп'ятника 1 під дією тиску рідини, яка нагнітається насосом через канал 4 в центральну кругову камеру 2 підп'ятника 1, а робочі поверхні гвинтової нарізки 6 за рахунок напруження рідинного тертя Комп’ютерна верстка А. Крулевський 4 проштовхують рідину вздовж її витків в несучий проміжок між торцевою поверхнею п'яти 3 і робочою площиною підп'ятника 1. Внаслідок цього середній тиск в осьовому зазорі стає більшим ніж у найближчому аналозі, завдяки чому несуча здатність гідростатичного підшипника тригвинтового насоса зростає не менш як на 25 %. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHydro-static slide bearing of a three-screw pump
Автори англійськоюKhlopenko Mykola Yakovych, Kyrychenko Oleksandr Serhiiovych
Назва патенту російськоюГидростатический подшипник скольжения трехвинтового насоса
Автори російськоюХлопенко Николай Яковлевич, Кириченко Александр Сергеевич
МПК / Мітки
МПК: F16C 17/00
Мітки: ковзання, тригвинтового, гідростатичний, підшипник, насоса
