Різець
Номер патенту: 61745
Опубліковано: 25.07.2011
Автори: Ковалевський Сергій Вадимович, Федюк Тетяна Олександрівна
Формула / Реферат
Різець, який містить металевий корпус, державку, ріжучу частину з пластиною, демпфуючий елемент, розміщений в торці різця, який відрізняється тим що, між металевим корпусом і державкою розміщено прошарок пружного середовища.
Текст

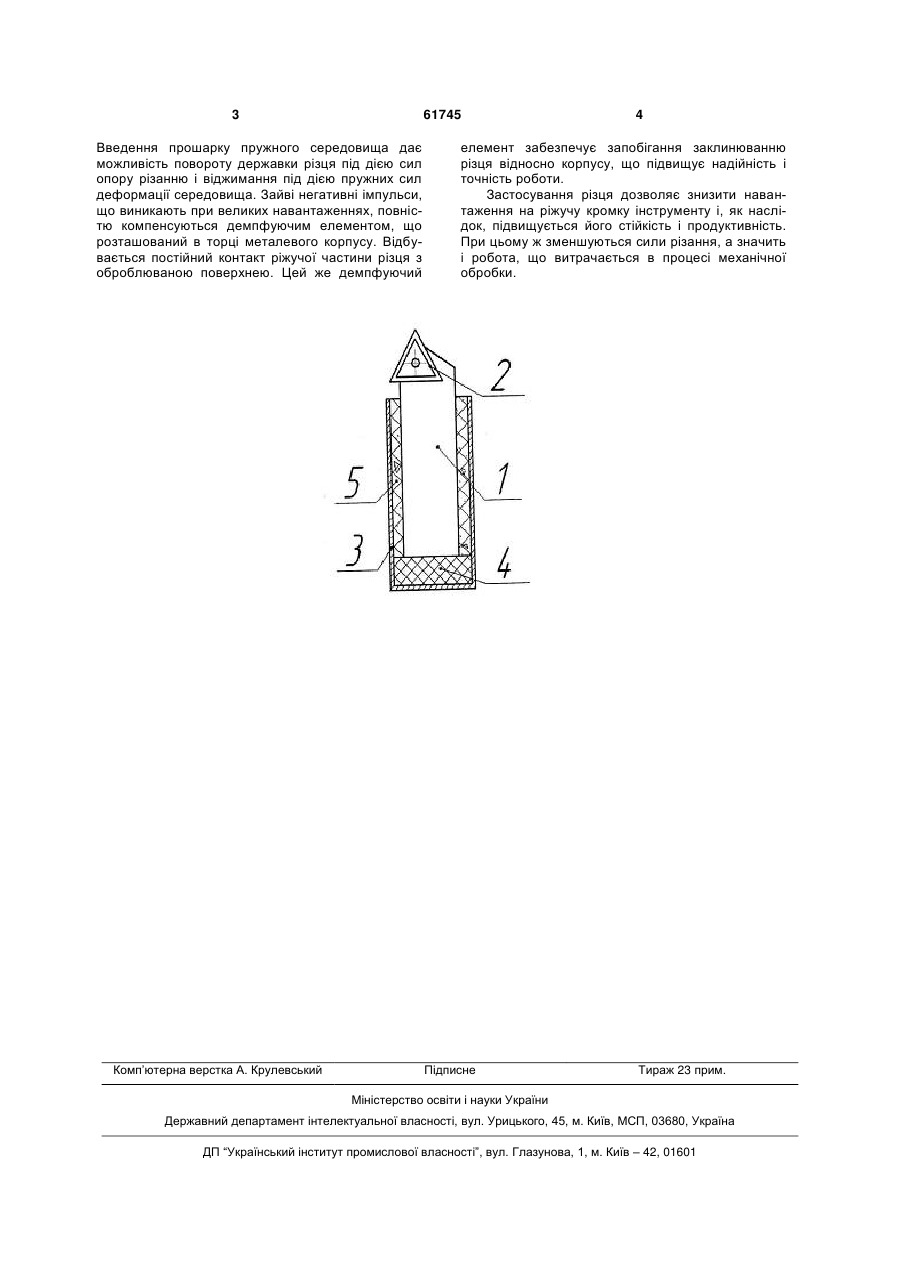

Різець, який містить металевий корпус, державку, ріжучу частину з пластиною, демпфуючий елемент, розміщений в торці різця, який відрізняється тим що, між металевим корпусом і державкою розміщено прошарок пружного середовища. (19) (21) u201100643 (22) 20.01.2011 (24) 25.07.2011 (46) 25.07.2011, Бюл.№ 14, 2011 р. (72) КОВАЛЕВСЬКИЙ СЕРГІЙ ВАДИМОВИЧ, ФЕДЮК ТЕТЯНА ОЛЕКСАНДРІВНА (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА 3 61745 Введення прошарку пружного середовища дає можливість повороту державки різця під дією сил опору різанню і віджимання під дією пружних сил деформації середовища. Зайві негативні імпульси, що виникають при великих навантаженнях, повністю компенсуються демпфуючим елементом, що розташований в торці металевого корпусу. Відбувається постійний контакт ріжучої частини різця з оброблюваною поверхнею. Цей же демпфуючий Комп’ютерна верстка А. Крулевський 4 елемент забезпечує запобігання заклинюванню різця відносно корпусу, що підвищує надійність і точність роботи. Застосування різця дозволяє знизити навантаження на ріжучу кромку інструменту і, як наслідок, підвищується його стійкість і продуктивність. При цьому ж зменшуються сили різання, а значить і робота, що витрачається в процесі механічної обробки. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCutter
Автори англійськоюKovalevskyi Serhii Vadymovych, Fediuk Tetiana Oleksandrivna
Назва патенту російськоюРезец
Автори російськоюКовалевский Сергей Вадимович, Федюк Татьяна Александровна
МПК / Мітки
МПК: B23B 1/00
Мітки: різець
