Зразок для випробування гуми
Номер патенту: 61806
Опубліковано: 25.07.2011
Автори: Маркелов Анатолій Євгенович, Афанасьєв Євгеній Сергійович, Дирда Віталій Іларіонович, Пугач Андрій Миколайович, Євенко Сергій Леонідович
Формула / Реферат
Зразок для випробування гуми, що містить дві поверхні і розміщений між ними гумовий шар, жорсткі елементи, що контактують з їх торцями, який відрізняється тим, що зразок виконано у вигляді двох співвісних металевих пластин із закріпленим до них в процесі вулканізації гумовим призматичним елементом з наступними параметрами: довжина - 100 мм, ширина - 60 мм, висота - 30 мм, радіус закруглення - 17,5 мм.
Текст

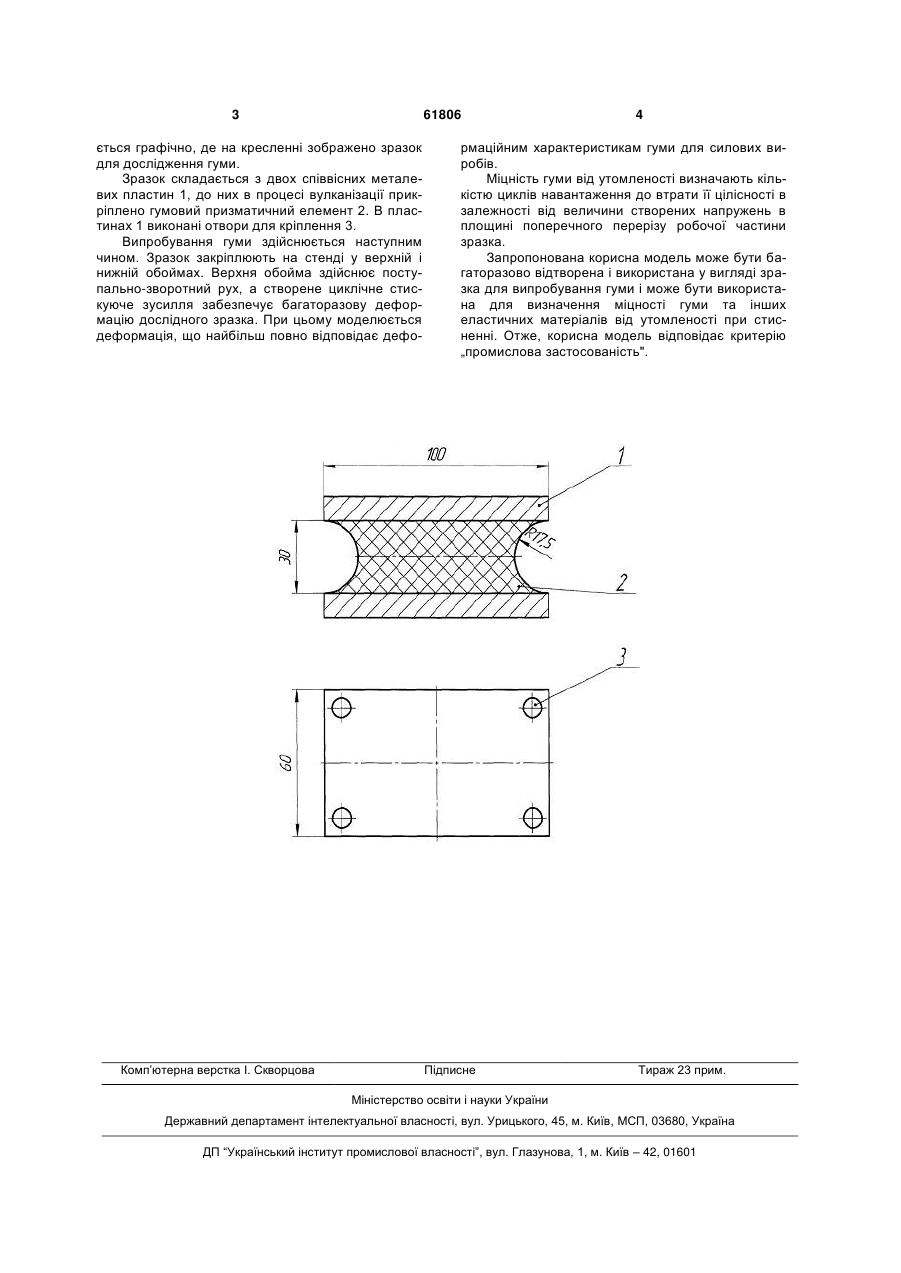

Зразок для випробування гуми, що містить дві поверхні і розміщений між ними гумовий шар, жорсткі елементи, що контактують з їх торцями, який відрізняється тим, що зразок виконано у вигляді двох співвісних металевих пластин із закріпленим до них в процесі вулканізації гумовим призматичним елементом з наступними параметрами: довжина - 100 мм, ширина - 60 мм, висота - 30 мм, радіус закруглення - 17,5 мм. (19) (21) u201101380 (22) 07.02.2011 (24) 25.07.2011 (46) 25.07.2011, Бюл.№ 14, 2011 р. (72) ДИРДА ВІТАЛІЙ ІЛАРІОНОВИЧ, МАРКЕЛОВ АНАТОЛІЙ ЄВГЕНОВИЧ, ЄВЕНКО СЕРГІЙ ЛЕОНІДОВИЧ, ПУГАЧ АНДРІЙ МИКОЛАЙОВИЧ, АФАНАСЬЄВ ЄВГЕНІЙ СЕРГІЙОВИЧ (73) ДИРДА ВІТАЛІЙ ІЛАРІОНОВИЧ, МАРКЕЛОВ АНАТОЛІЙ ЄВГЕНОВИЧ, ЄВЕНКО СЕРГІЙ ЛЕО 3 61806 ється графічно, де на кресленні зображено зразок для дослідження гуми. Зразок складається з двох співвісних металевих пластин 1, до них в процесі вулканізації прикріплено гумовий призматичний елемент 2. В пластинах 1 виконані отвори для кріплення 3. Випробування гуми здійснюється наступним чином. Зразок закріплюють на стенді у верхній і нижній обоймах. Верхня обойма здійснює поступально-зворотний рух, а створене циклічне стискуюче зусилля забезпечує багаторазову деформацію дослідного зразка. При цьому моделюється деформація, що найбільш повно відповідає дефо Комп’ютерна верстка І. Скворцова 4 рмаційним характеристикам гуми для силових виробів. Міцність гуми від утомленості визначають кількістю циклів навантаження до втрати її цілісності в залежності від величини створених напружень в площині поперечного перерізу робочої частини зразка. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді зразка для випробування гуми і може бути використана для визначення міцності гуми та інших еластичних матеріалів від утомленості при стисненні. Отже, корисна модель відповідає критерію „промислова застосованість". Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSample for rubber testing
Автори англійськоюDyrda Vitalii Ilarionovych, Markelov Anatolii Yevhenovych, Yevenko Serhii Leonidovych, Puhach Andrii Mykolaiovych, Afanasiev Yevgen Sergiiovych
Назва патенту російськоюОбразец для испытания резины
Автори російськоюДирда Виталий Илларионович, Маркелов Анатолий Евгеньевич, Евенко Сергей Леонидович, Пугач Андрей Николаевич, Афанасьев Евгений Сергееович
МПК / Мітки
МПК: G01N 1/28, G01N 19/04
Мітки: гуми, випробування, зразок
