Вібратор

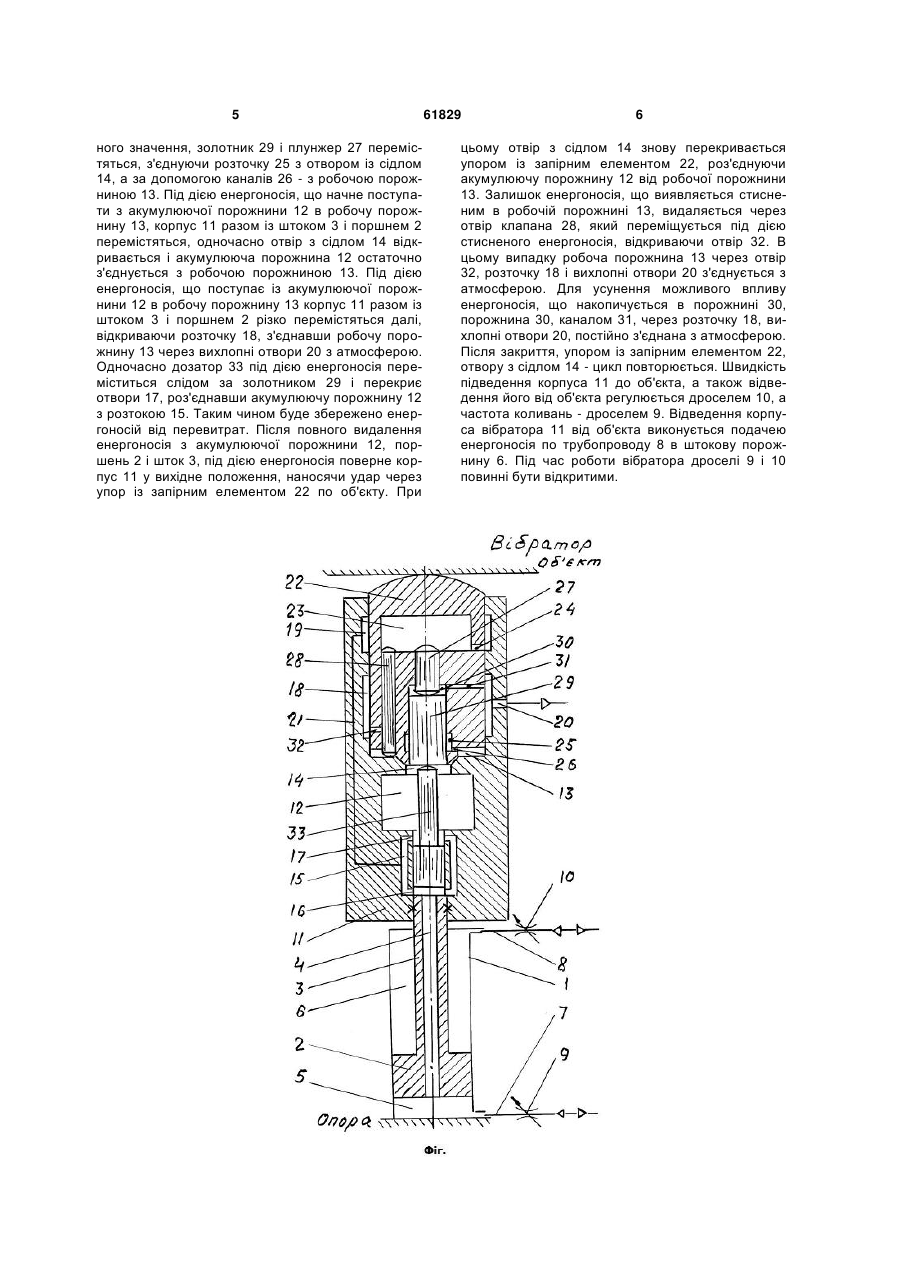

Вібратор, який містить корпус із виконаними в ньому робочою і акумулюючою порожнинами, які з'єднані між собою отвором із сідлом, робочий циліндр із розміщеними в ньому поршнем і штоком, з виконаним в них каналом і утворенням поршневої і штокової порожнин, крім того, робочий циліндр оснащено трубопроводами з регулюючим дроселем для підведення і відведення енергоносія, причому в робочій порожнині корпуса, що нерухомо закріплений на штоці, розміщено упор із 3 на з'єднана з акумулюючою, а за допомогою каналу з поршневою порожнинами. Робочий циліндр оснащено трубопроводами, для підведення і відведення енергоносія і регулюючим дроселем, а також трьохпозиційним розподільником, з'єднуючим поршневу і штокову порожнини робочого циліндра з джерелом енергоносія і зливом (у подальшому - вихлопні отвори). Між робочою і акумулюючою порожнинами, розміщено двохходовий клапан-пульсатор, порожнина якого з'єднана з вихлопними отворами, крім того корпус непорушно закріплено на штоці. До недоліків пристрою слід віднести складність конструкції і залежність його спрацьовування від настройки двоходового клапана - пульсатора, недостатню надійність роботи через наявність пружин, які в зв'язку з високою частотою змінного навантаження руйнуються через усталість металу. Недостатньо ефективним є рішення посадки поршня запірним елементом на сідло за допомогою пружини, тому що дуже важко підібрати параметри пружини, щоб забезпечити необхідний тиск в акумулюючій порожнині, і його узгодити з настройкою пружини клапана-пульсатора. У випадку якщо пружина недостатньо жорстка, то клапан - пульсатор не відкриється і віброробот працювати не буде. В основу корисної моделі поставлена задача створення вібратора, в якому за рахунок введення нових деталей: дозатора розміщеного в корпусі, золотника, плунжера і клапана розміщених в упорі із запірним елементом, в якому створені порожнина і розточка, і трьох розточок в корпусі, а також нових зв'язків між ними, досягається суттєва надійність роботи, спрощується конструкція вібратора, усувається залежність роботи від настройки клапана-пульсатора. Відсутність пружин суттєво підвищує надійність роботи вібратора. У корисній моделі найменше зусилля спрацьовування обумовлене силами тертя між рухомими деталями. Дозатор розміщений в корпусі більш надійно перекриває отвори, що з'єднують розточку в корпусі з акумулюючою порожниною, внаслідок усуваються перевитрати енергоносія. У відомому вібророботі цю функцію виконує зворотній клапан, в якому недостатньо надійними елементами є шарик і пружина. Крім того у вібраторі корисної моделі, розміщений в робочій порожнині упор із запірним елементом притискується до сідла отвору, що з'єднує робочу порожнину з акумулюючою, поршнем робочого циліндра. А це суттєво підвищує надійність роботи вібратора і його технічні показники, на відміну від відомого віброробота, в якому цю функцію виконує пружина. Поставлена задача вирішується, тим, що вібратор, який містить корпус із виконаними в ньому робочою і акумулюючою порожнинами, які з'єднані між собою отвором із сідлом, робочий циліндр із розміщеними в ньому поршнем і штоком, з виконаним в них каналом і утворенням поршневої і штокової порожнин, крім того, робочий циліндр оснащено трубопроводами з регулюючим дроселем для підведення і відведення енергоносія, причому в робочій порожнині корпуса, що нерухомо закріплений на штоці, розміщено упор із запірним 61829 4 елементом. Крім того, в корпусі виконано три розточки, перша розточка із можливістю з'єднання із робочою порожниною, а через вихлопні отвори із атмосферою, друга розточка з'єднана із акумулюючою і поршневою порожнинами, третя розточка з'єднана каналом з другою розточкою і порожниною в упорі із запірним елементом, крім того, в корпусі розміщено дозатор, а в упорі із запірним елементом виконані розточка, що з'єднана із робочою порожниною, і порожнина з розміщеними в ній клапаном, отвір якого з'єднано із першою розточкою, плунжером і золотником, що встановлений з можливістю, постійного контакту із дозатором, причому в трубопроводі вмонтовано другий регулюючий дросель. На кресленні зображена схема вібратора. Вібратор складається з робочого циліндра 1, з розміщеними в ньому поршнем 2, штоком 3 і каналом 4, що проходить через них, з утвореними в робочому циліндрі 1 поршневої 5 і штокової 6 порожнин. До робочого циліндра 1 приєднані трубопроводи 7 і 8, для підведення і відведення енергоносія з вмонтованими в них регулюючими дроселями 9 і 10. На штоці 3 нерухомо закріплено корпус 11, в якому виконані акумулююча 12 і робоча 13 порожнини, які з'єднані між собою отвором з сідлом 14. У свою чергу, акумулююча порожнина 12, за допомогою каналу 4, розточки 15 і отворів 16 і 17 з'єднана з поршневою порожниною 5. В корпусі 11 виконані розточки 18 і 19. Причому, розточка 18 через вихлопні отвори 20 з'єднана з атмосферою, а розточка 19 за допомогою каналу 21 з розточкою 15. В робочій порожнині 13 розміщено упор із запірним елементом 22, в якому виконані порожнина 23, що з'єднана за допомогою отворів 24 з розточкою 19, і розточка 25, яка за допомогою каналів 26, з'єднана з робочою порожниною 13. Крім того, в упорі із запірним елементом 22 розміщені плунжер 27, клапан 28 і золотник 29. При цьому, між плунжером 27 і золотником 29 утворена порожнина 30, яка каналом 31 з'єднана з розточкою 18, з якою також через отвір 32 з'єднаний отвір клапана 28. В корпусі 11 розміщено дозатор 33, який встановлено з можливістю контакту вільним кінцем із золотником 29. Вібратор працює наступним чином. Попередньо вібратор монтується на опорі. Подачею енергоносія по трубопроводу 7 в поршневу порожнину 5, поршень 2 робочого циліндра 1 притискує упор із запірним елементом 22 до об'єкта, а відтак, поршень 22 запірним елементом перекриває отвір з сідлом 14, від'єднуючи робочу порожнину 13 від акумулюючої порожнини 12. З поршневої порожнини 5 енергоносій по каналу 4 через отвори 16 поступає в розточку 15 і далі по каналу 21 в розточку 19, а через отвори 24 в порожнину 23. Під дією енергоносія плунжер 27 переміщує золотник 29 і дозатор 33, відповідно золотник 29 перекриває розточку 25, остаточно роз'єднуючи робочу порожнину 13 з акумулюючою порожниною 12. Одночасно дозатор 33 відкриває отвори 17, з'єднуючи розточку 15 з акумулюючою порожниною 12. Внаслідок чого, енергоносій заповнює акумулюючу порожнину 12. Як тільки тиск в акумулюючій порожнині 12 досягне наперед зада 5 ного значення, золотник 29 і плунжер 27 перемістяться, з'єднуючи розточку 25 з отвором із сідлом 14, а за допомогою каналів 26 - з робочою порожниною 13. Під дією енергоносія, що начне поступати з акумулюючої порожнини 12 в робочу порожнину 13, корпус 11 разом із штоком 3 і поршнем 2 перемістяться, одночасно отвір з сідлом 14 відкривається і акумулююча порожнина 12 остаточно з'єднується з робочою порожниною 13. Під дією енергоносія, що поступає із акумулюючої порожнини 12 в робочу порожнину 13 корпус 11 разом із штоком 3 і поршнем 2 різко перемістяться далі, відкриваючи розточку 18, з'єднавши робочу порожнину 13 через вихлопні отвори 20 з атмосферою. Одночасно дозатор 33 під дією енергоносія переміститься слідом за золотником 29 і перекриє отвори 17, роз'єднавши акумулюючу порожнину 12 з розтокою 15. Таким чином буде збережено енергоносій від перевитрат. Після повного видалення енергоносія з акумулюючої порожнини 12, поршень 2 і шток 3, під дією енергоносія поверне корпус 11 у вихідне положення, наносячи удар через упор із запірним елементом 22 по об'єкту. При 61829 6 цьому отвір з сідлом 14 знову перекривається упором із запірним елементом 22, роз'єднуючи акумулюючу порожнину 12 від робочої порожнини 13. Залишок енергоносія, що виявляється стисненим в робочій порожнині 13, видаляється через отвір клапана 28, який переміщується під дією стисненого енергоносія, відкриваючи отвір 32. В цьому випадку робоча порожнина 13 через отвір 32, розточку 18 і вихлопні отвори 20 з'єднується з атмосферою. Для усунення можливого впливу енергоносія, що накопичується в порожнині 30, порожнина 30, каналом 31, через розточку 18, вихлопні отвори 20, постійно з'єднана з атмосферою. Після закриття, упором із запірним елементом 22, отвору з сідлом 14 - цикл повторюється. Швидкість підведення корпуса 11 до об'єкта, а також відведення його від об'єкта регулюється дроселем 10, а частота коливань - дроселем 9. Відведення корпуса вібратора 11 від об'єкта виконується подачею енергоносія по трубопроводу 8 в штокову порожнину 6. Під час роботи вібратора дроселі 9 і 10 повинні бути відкритими. 7 Комп’ютерна верстка М. Ломалова 61829 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
