Пристрій для перевірки і контролю профілю замкової частини центрифугального кухля

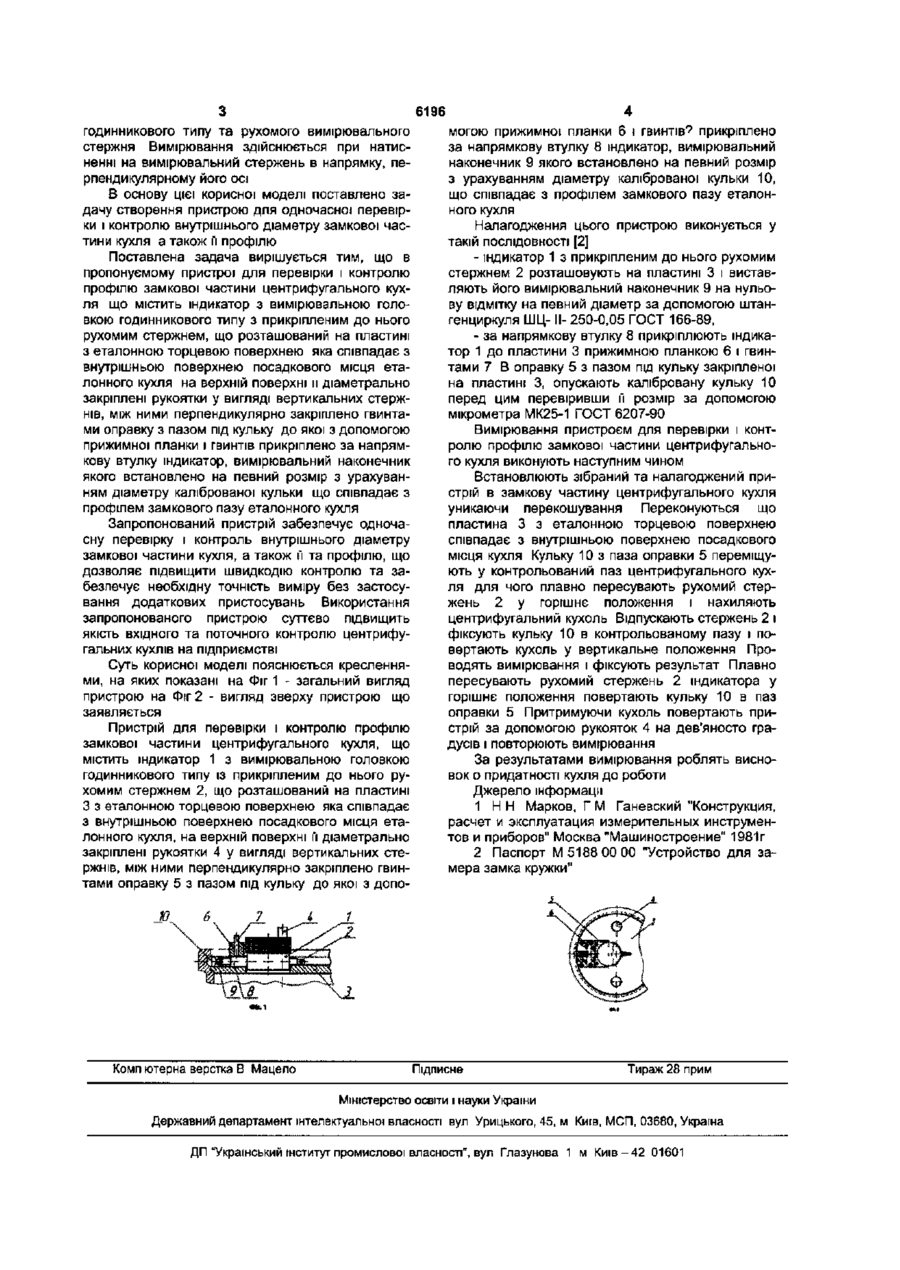

Пристрій для перевірки і контролю профілю замкової частини центрифугального кухля, що містить індикатор з вимірювальною головкою годинникового типу з прикріпленим до нього рухо мим стержнем, який відрізняється тим, що індикатор розташований на пластині з еталонною торцевою поверхнею, яка співпадає з внутрішньою поверхнею посадкового місця еталонного кухля, на верхній поверхні ЇЇ діаметрально закріплені рукоятки у вигляді вертикальних стержнів, між ними перпендикулярно закріплено гвинтами оправку з пазом під кульку, до якої з допомогою притискної планки і гвинтів прикріплено за напрямкову втулку індикатор, вимірювальний наконечник якого встановлено на певний розмір з урахуванням діаметра каліброваної кульки, що співпадає з профілем замкового паза еталонного кухля. Корисна модель відноситься до області контрольно-вимірювальної техніки, зокрема до пристроїв для перевірки та контролю профілю замкової частини центрифугального кухля. На ВАТ "Черкаське хімволокно" у виробництві віскозної нитки на центрифугальних прядильних машинах типа ПЦ-250-И4(И5), нитка приймається в центрифугальний кухоль, який обертається зі швидкістю 9000об/хв. Центрифугальний кухоль (далі кухоль) у верхній частині закривається кришкою та ущільнюється гумовим шнуром круглого перерізу. Для цього він має замкову частину, яка складається з виступу під кришку та паза під гумовий шнур (далі шнур) Занижений або завищений діаметр паза під гумовий шнур та відхилення глибини виступу кухля від заданого, збільшує різницю між площею стикання поверхні посадкового місця та площею шнура, що послаблює щільність притискання кришки, в наслідок чого може відбуватися виліт кришки з кухля, що створює небезпечні умови праці для робітників. нерухомий, а інший-вимірювальний переміщується по направляючих ковзання Це переміщення за допомогою спеціального механізму (кутового важеля) передається на шток, через нього на індикатор, величина переміщення вимірювального стержня якого характеризує відхилення дійсного розміру від заданого. Вузол центрування пристрою, виконаний у вигляді планки с двома округленими поверхнями, які за допомогою пружин піджимаються до деталі і створюють контакт планки з контрольованою поверхнею. Ці поверхні і нерухомий стержень являють собою три точки опору завдяки чому пристрій центрується у контрольованій деталі. Пристрій має складну конструкцію вузла центрування і не забезпечує контроль профілю внутрішнього отвору, що не дозволяє надійно витримати пристрій в одній площині, і призводить до помилки виміру Для забезпечення необхідних умов пристрій потребує додаткового обладнання спеціальною основою або застосування додаткових пристосувань, що призводить до ще більшого ускладнення конструкції і пов'язано з додатковими витратами часу і коштів. Найбільш близьким до технічного рішення, що заявляється, вибраним як прототип, є індикатор годинникового типу ГОСТ 577-68, який використовується для вимірів лінійних розмірів абсолютним та відносним методом, визначення величини відхилень від заданої геометричної' форми та взаємного розташування поверхонь. Індикатор годинникового типу складається з вимірювальної головки На цей час спеціальних пристроїв для перевірки і контролю профілю замкової частини кухля на підприємствах що виробляють кухлі і на підприємствах що використовують їх не існує, але відомі пристрої які можливо використовувати в цих цілях. Відомий пристрій для контролю внутрішніх розмірів (нутромір) [Н.Н. Марков, Г.М. Ганевский "Конструкция, расчет и эксплуатация измерительных инструментов и приборов" Москва "Машиностроение" 1981г., с.113, 114 рис.36], котрий містить два стержня, один із яких в процесі виміру (О о CD 6196 годинникового типу та рухомого вимірювального стержня Вимірювання здійснюється при натисненні на вимірювальний стержень в напрямку, перпендикулярному його осі В основу цієї корисної моделі поставлено задачу створення пристрою для одночасної перевірки і контролю внутрішнього діаметру замкової частини кухля а також Гі профілю Поставлена задача вирішується тим, що в пропонуємому пристрої для перевірки і контролю профілю замкової частини центрифугального кухля що містить індикатор з вимірювальною головкою годинникового типу з прикріпленим до нього рухомим стержнем, що розташований на пластині з еталонною торцевою поверхнею яка співпадає з внутрішньою поверхнею посадкового місця еталонного кухля на верхній поверхні и діаметрально закріплені рукоятки у вигляді вертикальних стержнів, між ними перпендикулярно закріплено гвинтами оправку з пазом під кульку до якої з допомогою прижимної планки і гвинтів прикріплено за напрямкову втулку індикатор, вимірювальний наконечник якого встановлено на певний розмір з урахуванням діаметру каліброваної кульки що співпадає з профілем замкового пазу еталонного кухля Запропонований пристрій забезпечує одночасну перевірку і контроль внутрішнього діаметру замкової частини кухля, а також й та профілю, що дозволяє підвищити швидкодію контролю та забезпечує необхідну точність виміру без застосування додаткових пристосувань Використання запропонованого пристрою суттєво підвищить якість вхідного та поточного контролю центрифугальних кухлів на підприємстві Суть корисної моделі пояснюється кресленнями, на яких показані на Фіг 1 - загальний вигляд пристрою на Фіг 2 - вигляд зверху пристрою що заявляється Пристрій для перевірки і контролю профілю замкової частини центрифугального кухля, що містить індикатор 1 з вимірювальною головкою годинникового типу із прикріпленим до нього рухомим стержнем 2, що розташований на пластині З з еталонною торцевою поверхнею яка співпадає з внутрішньою поверхнею посадкового місця еталонного кухля, на верхній поверхні її діаметрально закріплені рукоятки 4 у вигляді вертикальних стержнів, між ними перпендикулярно закріплено гвинтами оправку 5 з пазом під кульку до якої з допо Комп ютерна верстка В Мацепо могою прижимної планки 6 і гвинтів 9 прикріплено за напрямкову втулку 8 індикатор, вимірювальний наконечник 9 якого встановлено на певний розмір з урахуванням діаметру каліброваної кульки 10, що співпадає з профілем замкового пазу еталонного кухля Налагодження цього пристрою виконується у такій ПОСЛІДОВНОСТІ [2] - індикатор 1 з прикріпленим до нього рухомим стержнем 2 розташовують на пластині 3 і виставляють його вимірювальний наконечник 9 на нульову відмітку на певний діаметр за допомогою штангенциркуля ШЦ- II- 250-0,05 ГОСТ 166-89, - за напрямкову втулку 8 прикріплюють індикатор 1 до пластини 3 прижимною планкою 6 і гвинтами 7 В оправку 5 з пазом під кульку закріпленої на пластині 3, опускають калібровану кульку 10 перед цим перевіривши її розмір за допомогою мікрометра МК25-1 ГОСТ 6207-90 Вимірювання пристроєм для перевірки і контролю профілю замкової частини центрифугального кухля виконують наступним чином Встановлюють зібраний та налагоджений пристрій в замкову частину центрифугального кухля уникаючи перекошування Переконуються що пластина 3 з еталонною торцевою поверхнею співпадає з внутрішньою поверхнею посадкового місця кухля Кульку 10 з паза оправки 5 переміщують у контрольований паз центрифугального кухля для чого плавно пересувають рухомий стержень 2 у горішнє положення і нахиляють центрифугальний кухоль Відпускають стержень 2 і фіксують кульку 10 в контрольованому пазу і повертають кухоль у вертикальне положення Проводять вимірювання і фіксують результат Плавно пересувають рухомий стержень 2 індикатора у горішнє положення повертають кульку 10 в паз оправки 5 Притримуючи кухоль повертають пристрій за допомогою рукояток 4 на дев'яносто градусів і повторюють вимірювання За результатами вимірювання роблять висновок о придатності кухля до роботи Джерело інформації 1 Н Н Марков, Г М Ганевский "Конструкция, расчет и эксплуатация измерительных инструментов и приборов" Москва "Машиностроение" 1981г 2 Паспорт М 5188 00 00 "Устройство для замера замка кружки" Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова 1 м Київ-42 01601
