Розпушувальне робоче обладнання
Номер патенту: 62038
Опубліковано: 10.08.2011
Автори: Кралін Андрій Костянтинович, Талалай Віктор Олександрович
Формула / Реферат
Розпушувальне робоче обладнання, що включає опорний кронштейн, гідроциліндр, тягу, раму, розпушувальну стійку, яке відрізняється тим, що на рамі змонтовано пружний механізм керування кутом
відхилення, який з'єднаний з розпушувальною стійкою, що надає їй змогу самоадаптивно відхилятися на кут від 0° до 10°, що приводить до виникнення коливальних рухів інтенсифікаційної дії, що сприяють зниженню енергоємності процесу, а також зменшенню руйнівного впливу динамічних навантажень.
Текст

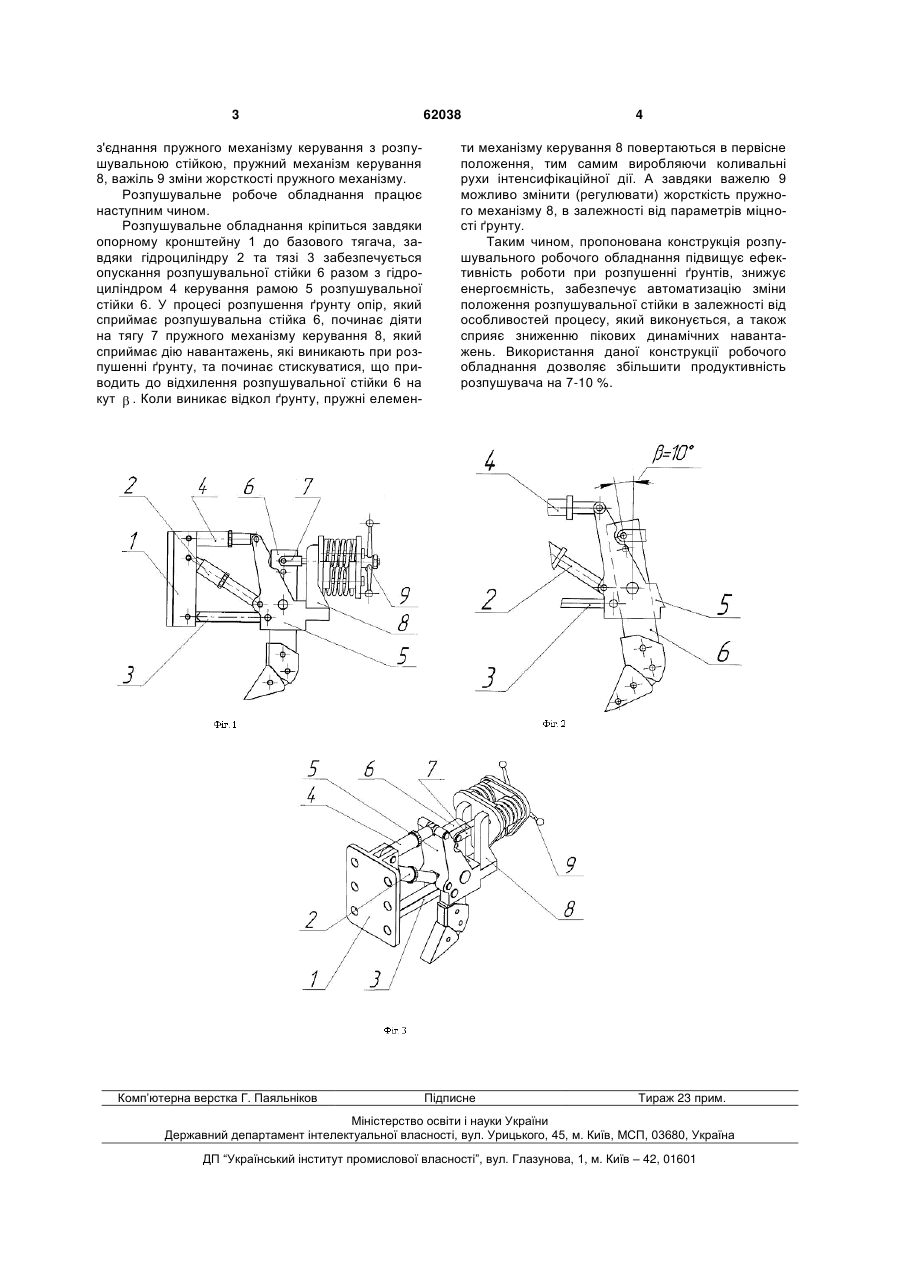

Розпушувальне робоче обладнання, що включає опорний кронштейн, гідроциліндр, тягу, раму, 3 з'єднання пружного механізму керування з розпушувальною стійкою, пружний механізм керування 8, важіль 9 зміни жорсткості пружного механізму. Розпушувальне робоче обладнання працює наступним чином. Розпушувальне обладнання кріпиться завдяки опорному кронштейну 1 до базового тягача, завдяки гідроциліндру 2 та тязі 3 забезпечується опускання розпушувальної стійки 6 разом з гідроциліндром 4 керування рамою 5 розпушувальної стійки 6. У процесі розпушення ґрунту опір, який сприймає розпушувальна стійка 6, починає діяти на тягу 7 пружного механізму керування 8, який сприймає дію навантажень, які виникають при розпушенні ґрунту, та починає стискуватися, що приводить до відхилення розпушувальної стійки 6 на кут . Коли виникає відкол ґрунту, пружні елемен Комп’ютерна верстка Г. Паяльніков 62038 4 ти механізму керування 8 повертаються в первісне положення, тим самим виробляючи коливальні рухи інтенсифікаційної дії. А завдяки важелю 9 можливо змінити (регулювати) жорсткість пружного механізму 8, в залежності від параметрів міцності ґрунту. Таким чином, пропонована конструкція розпушувального робочого обладнання підвищує ефективність роботи при розпушенні ґрунтів, знижує енергоємність, забезпечує автоматизацію зміни положення розпушувальної стійки в залежності від особливостей процесу, який виконується, а також сприяє зниженню пікових динамічних навантажень. Використання даної конструкції робочого обладнання дозволяє збільшити продуктивність розпушувача на 7-10 %. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRipper working equipment
Автори англійськоюTalalai Viktor Oleksandrovych, Kralin Andrii Kostiantynovych
Назва патенту російськоюРазрыхлительное рабочее оборудование
Автори російськоюТалалай Виктор Александрович, Кралин Андрей Константинович
МПК / Мітки
МПК: E02F 3/76
Мітки: розпушувальне, робоче, обладнання
