Розпушувальне обладнання

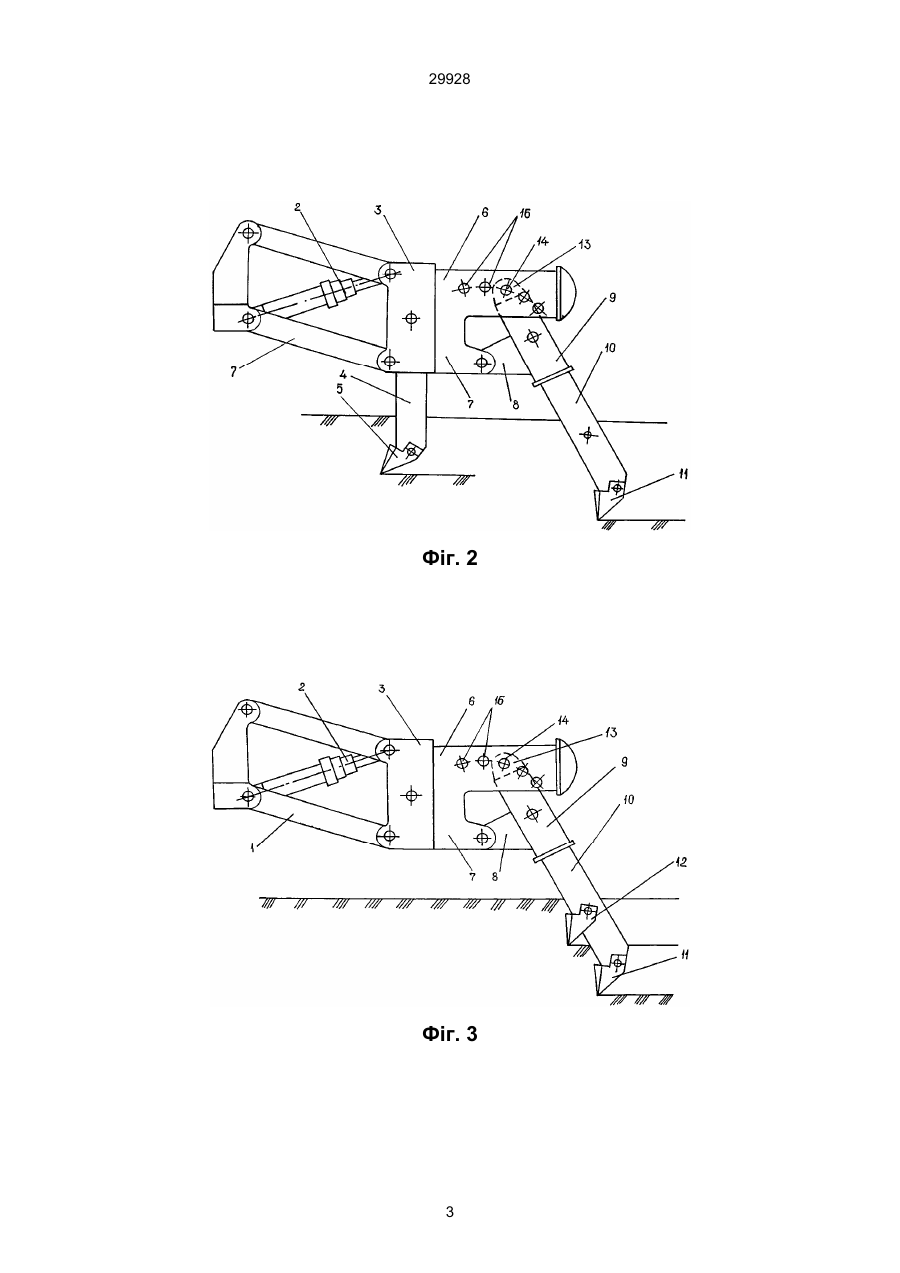

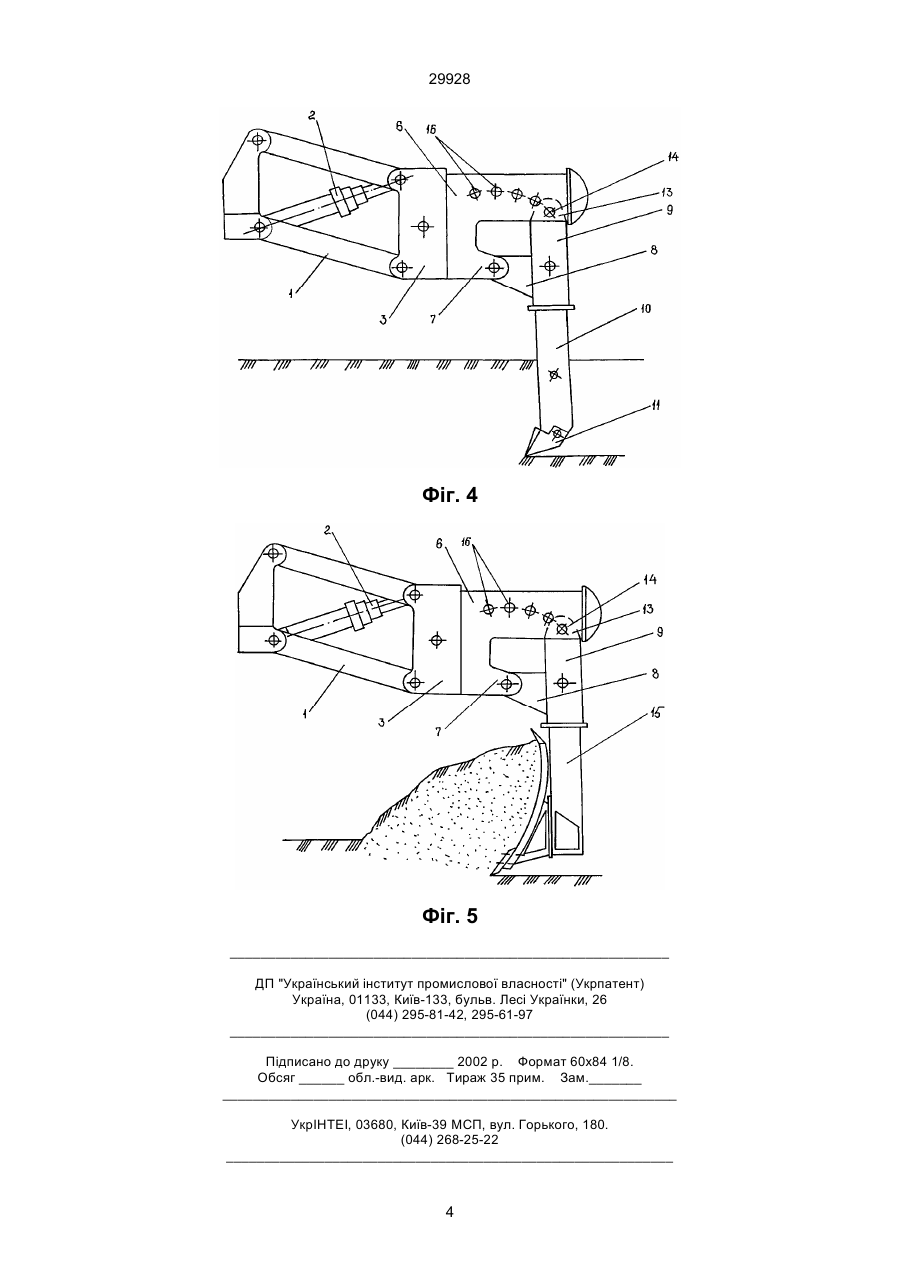

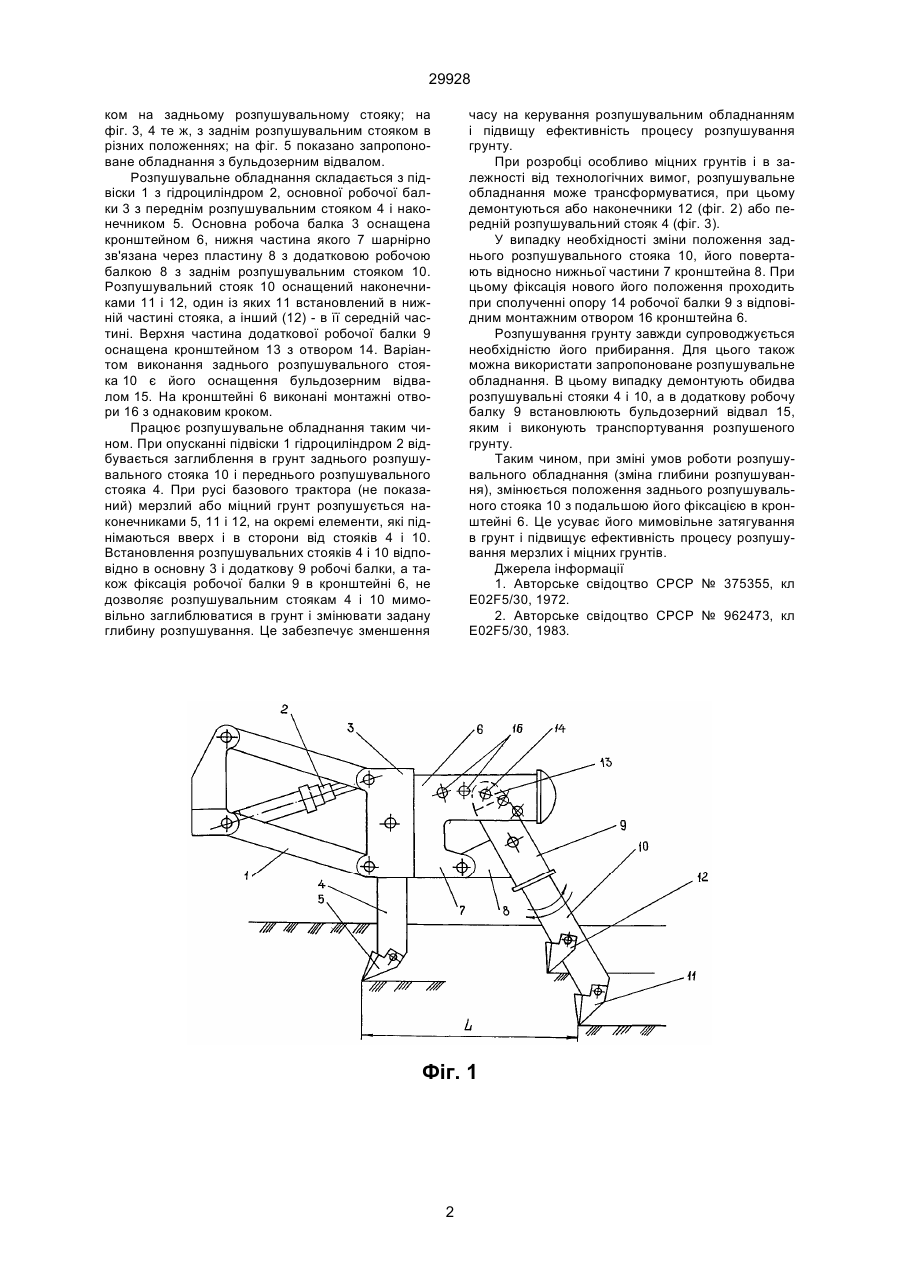

1. Розпушувальне обладнання, яке має підвіску з основною робочою балкою, передній і задній розпушувальні стояки, яке відрізняється тим, що основна балка оснащена кронштейном, на якому з можливістю повороту шарнірно змонтована додаткова робоча балка з заднім розпушувальним стояком. 2. Розпушувальне обладнання за п. 1, яке відрізняється тим, що на кронштейні виконані монтажні отвори. (19) (21) 97105191 (22) 24.10.1997 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Хмара Леонід Андрійович, Соколов Ігор Анатолійович, Шатов Сергій Васильович (73) Хмара Леонід Андрійович, Соколов Ігор Анатолійович, Шатов Сергій Васильович 29928 ком на задньому розпушувальному стояку; на фіг. 3, 4 те ж, з заднім розпушувальним стояком в різних положеннях; на фіг. 5 показано запропоноване обладнання з бульдозерним відвалом. Розпушувальне обладнання складається з підвіски 1 з гідроциліндром 2, основної робочої балки 3 з переднім розпушувальним стояком 4 і наконечником 5. Основна робоча балка 3 оснащена кронштейном 6, нижня частина якого 7 шарнірно зв'язана через пластину 8 з додатковою робочою балкою 8 з заднім розпушувальним стояком 10. Розпушувальний стояк 10 оснащений наконечниками 11 і 12, один із яких 11 встановлений в нижній частині стояка, а інший (12) - в її середній частині. Верхня частина додаткової робочої балки 9 оснащена кронштейном 13 з отвором 14. Варіантом виконання заднього розпушувального стояка 10 є його оснащення бульдозерним відвалом 15. На кронштейні 6 виконані монтажні отвори 16 з однаковим кроком. Працює розпушувальне обладнання таким чином. При опусканні підвіски 1 гідроциліндром 2 відбувається заглиблення в грунт заднього розпушувального стояка 10 і переднього розпушувального стояка 4. При русі базового трактора (не показаний) мерзлий або міцний грунт розпушується наконечниками 5, 11 і 12, на окремі елементи, які піднімаються вверх і в сторони від стояків 4 і 10. Встановлення розпушувальних стояків 4 і 10 відповідно в основну 3 і додаткову 9 робочі балки, а також фіксація робочої балки 9 в кронштейні 6, не дозволяє розпушувальним стоякам 4 і 10 мимовільно заглиблюватися в грунт і змінювати задану глибину розпушування. Це забезпечує зменшення часу на керування розпушувальним обладнанням і підвищу ефективність процесу розпушування грунту. При розробці особливо міцних грунтів і в залежності від технологічних вимог, розпушувальне обладнання може трансформуватися, при цьому демонтуються або наконечники 12 (фіг. 2) або передній розпушувальний стояк 4 (фіг. 3). У випадку необхідності зміни положення заднього розпушувального стояка 10, його повертають відносно нижньої частини 7 кронштейна 8. При цьому фіксація нового його положення проходить при сполученні опору 14 робочої балки 9 з відповідним монтажним отвором 16 кронштейна 6. Розпушування грунту завжди супроводжується необхідністю його прибирання. Для цього також можна використати запропоноване розпушувальне обладнання. В цьому випадку демонтують обидва розпушувальні стояки 4 і 10, а в додаткову робочу балку 9 встановлюють бульдозерний відвал 15, яким і виконують транспортування розпушеного грунту. Таким чином, при зміні умов роботи розпушувального обладнання (зміна глибини розпушування), змінюється положення заднього розпушувального стояка 10 з подальшою його фіксацією в кронштейні 6. Це усуває його мимовільне затягування в грунт і підвищує ефективність процесу розпушування мерзлих і міцних грунтів. Джерела інформації 1. Авторське свідоцтво СРСР № 375355, кл Е02F5/30, 1972. 2. Авторське свідоцтво СРCP № 962473, кл E02F5/30, 1983. Фіг. 1 2 29928 Фіг. 2 Фіг. 3 3 29928 Фіг. 4 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
