Пневматичний розпилювач рідини

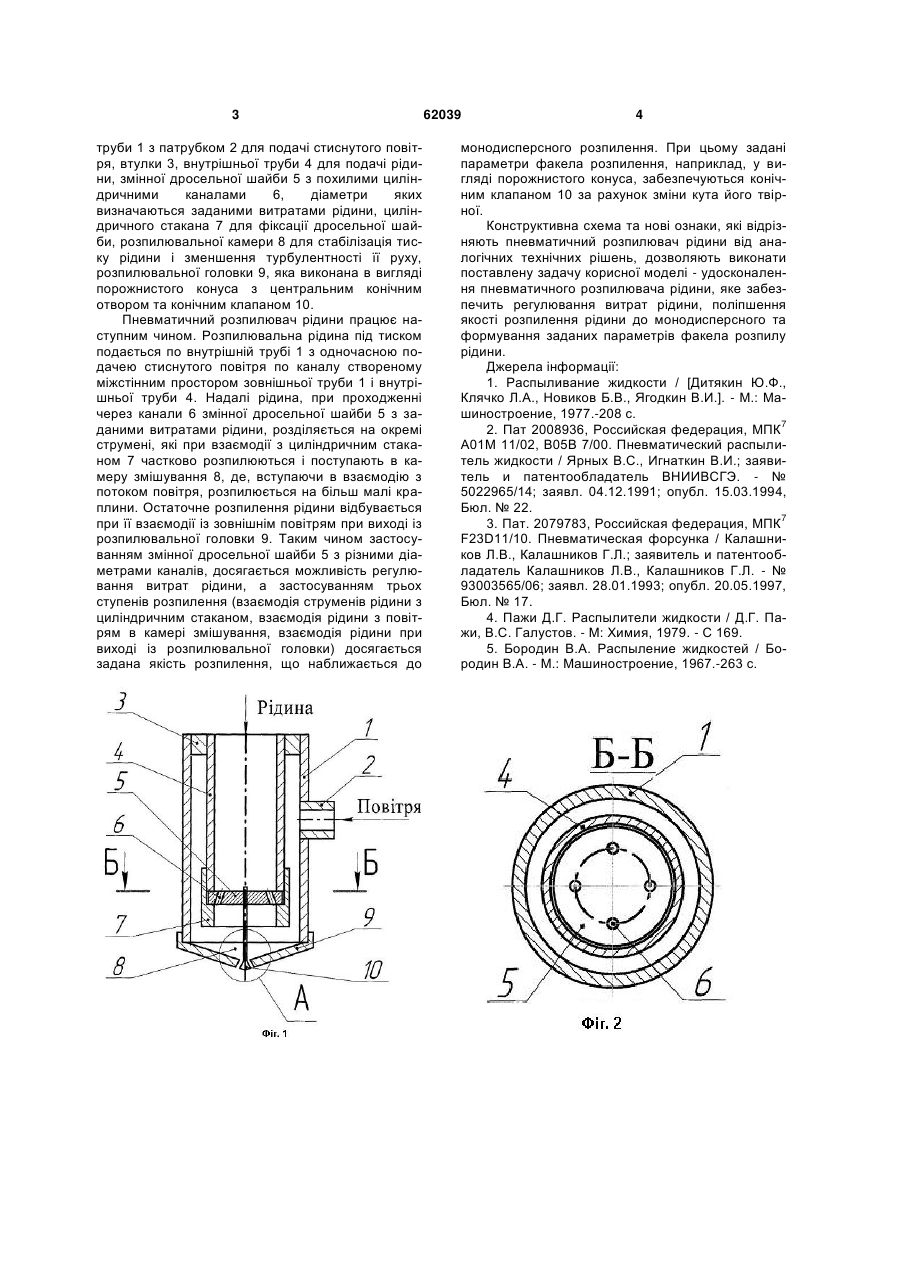

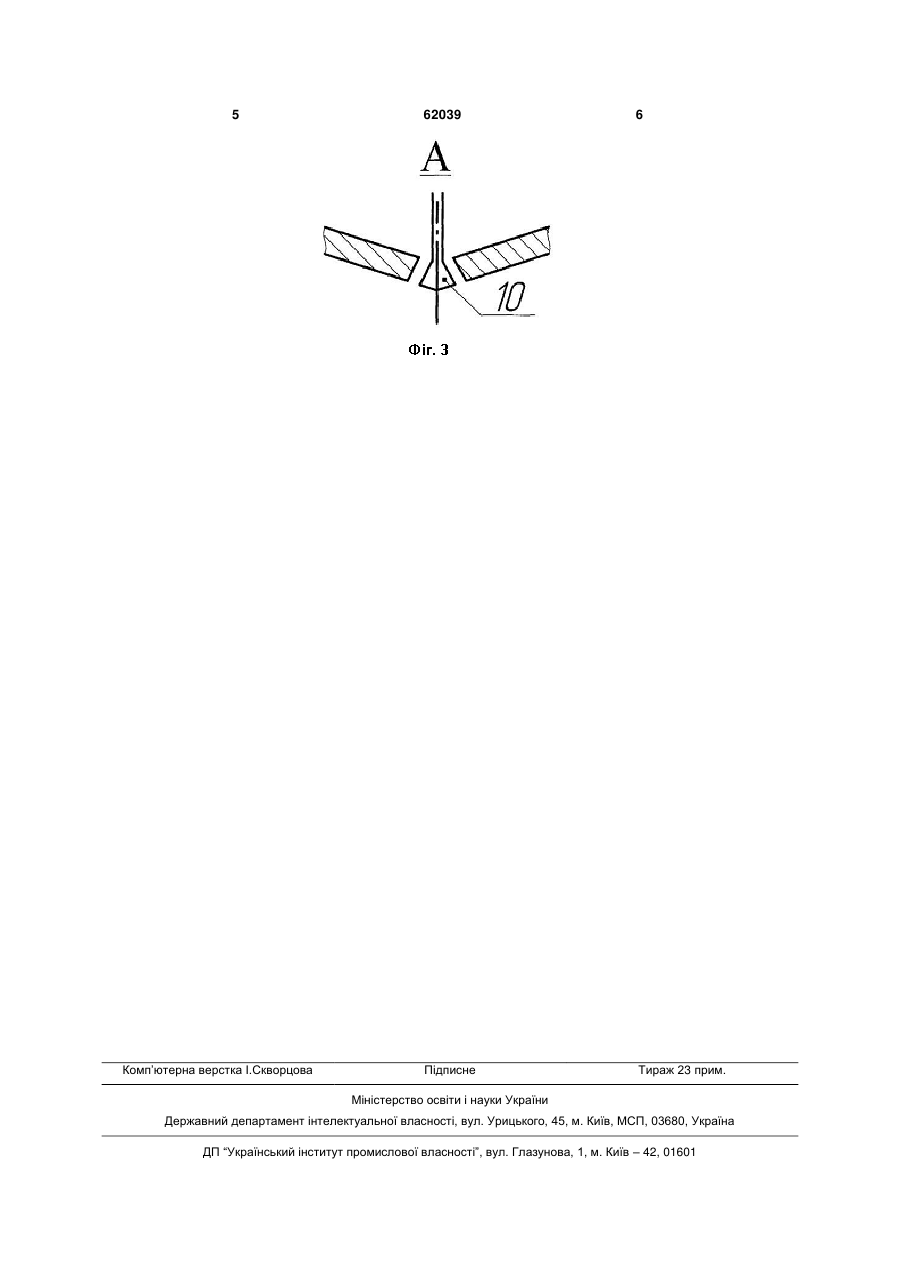

Пневматичний розпилювач рідини, що містить зовнішню трубу з патрубком для підведення повітря, внутрішню трубу для подачі рідини, сопло виходу рідини та сопло виходу суміші повітря і рідини, який відрізняється тим, що він додатково обладнаний змінною дросельною шайбою з похилими циліндричними каналами, циліндричним стаканом та розпилювальною головкою, яка виконана в вигляді порожнистого конуса з центральним конічним отвором та конічним клапаном. (19) (21) u201100547 (22) 18.01.2011 (24) 10.08.2011 (46) 10.08.2011, Бюл.№ 15, 2011 р. (72) СЛАВКОВА ЛАРИСА ГЕННАДІЇВНА, НАУМЕНКО ОЛЕКСАНДР АРТЕМОВИЧ, БОЙКО ІВАН ГРИГОРОВИЧ (73) СЛАВКОВА ЛАРИСА ГЕННАДІЇВНА, НАУМЕНКО ОЛЕКСАНДР АРТЕМОВИЧ, БОЙКО ІВАН ГРИГОРОВИЧ 3 труби 1 з патрубком 2 для подачі стиснутого повітря, втулки 3, внутрішньої труби 4 для подачі рідини, змінної дросельної шайби 5 з похилими циліндричними каналами 6, діаметри яких визначаються заданими витратами рідини, циліндричного стакана 7 для фіксації дросельної шайби, розпилювальної камери 8 для стабілізація тиску рідини і зменшення турбулентності її руху, розпилювальної головки 9, яка виконана в вигляді порожнистого конуса з центральним конічним отвором та конічним клапаном 10. Пневматичний розпилювач рідини працює наступним чином. Розпилювальна рідина під тиском подається по внутрішній трубі 1 з одночасною подачею стиснутого повітря по каналу створеному міжстінним простором зовнішньої труби 1 і внутрішньої труби 4. Надалі рідина, при проходженні через канали 6 змінної дросельної шайби 5 з заданими витратами рідини, розділяється на окремі струмені, які при взаємодії з циліндричним стаканом 7 частково розпилюються і поступають в камеру змішування 8, де, вступаючи в взаємодію з потоком повітря, розпилюється на більш малі краплини. Остаточне розпилення рідини відбувається при її взаємодії із зовнішнім повітрям при виході із розпилювальної головки 9. Таким чином застосуванням змінної дросельної шайби 5 з різними діаметрами каналів, досягається можливість регулювання витрат рідини, а застосуванням трьох ступенів розпилення (взаємодія струменів рідини з циліндричним стаканом, взаємодія рідини з повітрям в камері змішування, взаємодія рідини при виході із розпилювальної головки) досягається задана якість розпилення, що наближається до 62039 4 монодисперсного розпилення. При цьому задані параметри факела розпилення, наприклад, у вигляді порожнистого конуса, забезпечуються конічним клапаном 10 за рахунок зміни кута його твірної. Конструктивна схема та нові ознаки, які відрізняють пневматичний розпилювач рідини від аналогічних технічних рішень, дозволяють виконати поставлену задачу корисної моделі - удосконалення пневматичного розпилювача рідини, яке забезпечить регулювання витрат рідини, поліпшення якості розпилення рідини до монодисперсного та формування заданих параметрів факела розпилу рідини. Джерела інформації: 1. Распыливание жидкости / [Дитякин Ю.Ф., Клячко Л.А., Новиков Б.В., Ягодкин В.И.]. - М.: Машиностроение, 1977.-208 с. 7 2. Пат 2008936, Российская федерация, МПК А01М 11/02, В05В 7/00. Пневматический распылитель жидкости / Ярных B.C., Игнаткин В.И.; заявитель и патентообладатель ВНИИВСГЭ. - № 5022965/14; заявл. 04.12.1991; опубл. 15.03.1994, Бюл. № 22. 7 3. Пат. 2079783, Российская федерация, МПК F23D11/10. Пневматическая форсунка / Калашников Л.В., Калашников Г.Л.; заявитель и патентообладатель Калашников Л.В., Калашников Г.Л. - № 93003565/06; заявл. 28.01.1993; опубл. 20.05.1997, Бюл. № 17. 4. Пажи Д.Г. Распылители жидкости / Д.Г. Пажи, B.C. Галустов. - М: Химия, 1979. - С 169. 5. Бородин В.А. Распыление жидкостей / Бородин В.А. - М.: Машиностроение, 1967.-263 с. 5 Комп’ютерна верстка І.Скворцова 62039 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
