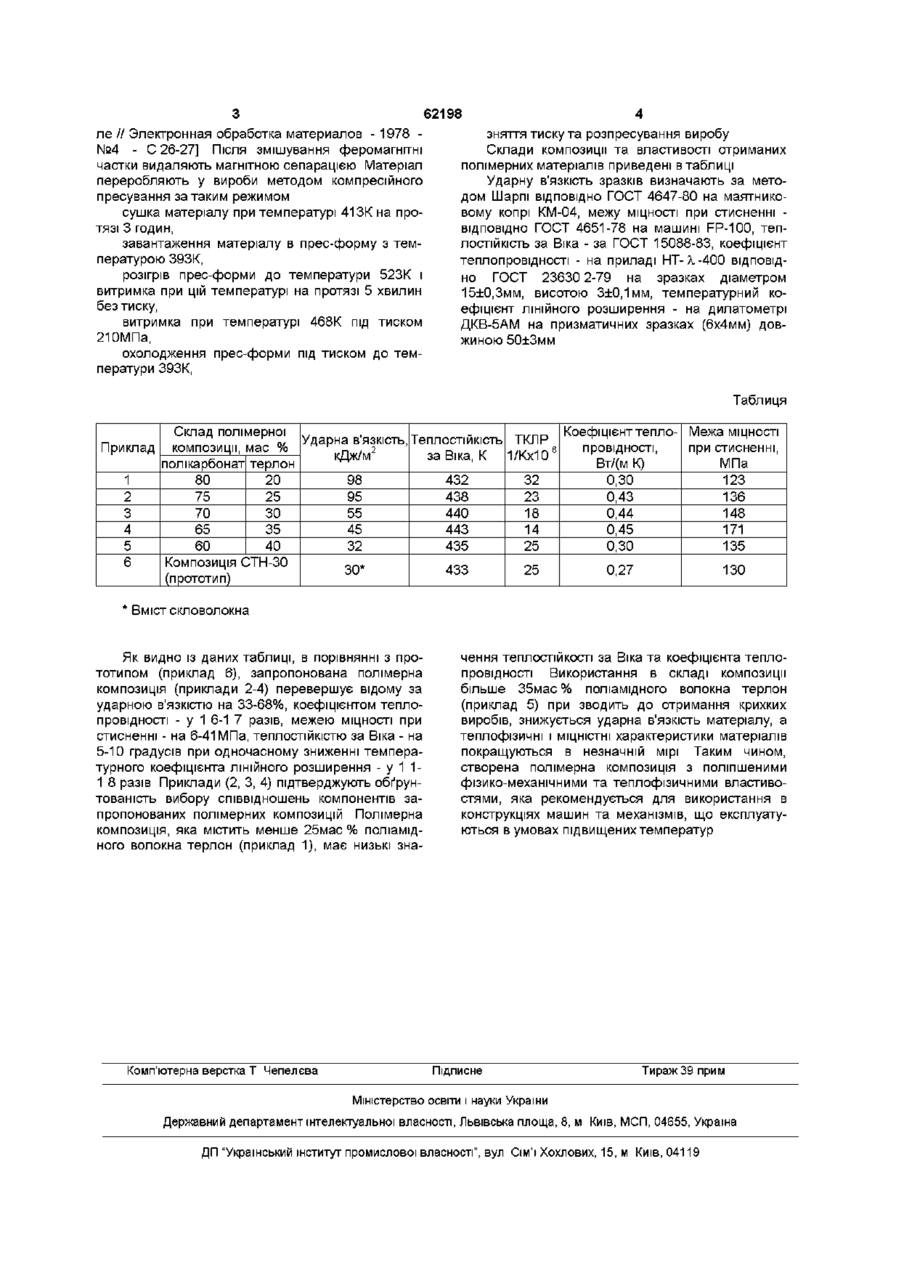

Полімерна композиція

Полімерна композиція, яка містить полікарбонат на основі дифенілолпропану і волокнистий наповнювач, яка відрізняється тим, що як волокнистий наповнювач вона містить поліамідне волокно терлон при такому співвідношенні компонентів, мас % полікарбонат 65-75 поліамідне волокно терлон 25-35 впливає на технологію переробки композиції у вироби Скловолокно як армуючий наповнювач має низьку адгезію до в'яжучого, внаслідок чого спостерігається неповне використання МІЦНОСТІ волокна та розшарування виробів, що ускладнює застосування таких композицій В основу винаходу поставлена задача створення полімерної композиції, яка містить полікарбонат і волокнистий наповнювач, шляхом зміни її складу з метою покращення фізико-механічних та теплофізичних властивостей і розширення області працездатності матеріалів із неї Поставлена задача вирішується тим, що в полімерній композиції, яка містить полікарбонат і волокнистий наповнювач, згідно винаходу, в якості волокнистого наповнювача вона містить поліамідне волокно терлон, при такому співвідношенні компонентів, мас % полікарбонат - 65-75, поліамідне волокно терлон - 25-35 Армування полікарбонату поліамідним волокном терлон призводить до підвищення МІЦНОСТІ його зв'язку з полімерною матрицею, що забезпечує покращення теплофізичних і фізикомеханічних властивостей композиції Полімерна композиція містить полікарбонат на основі дифенилолпропану та поліамідне волокно терлон на основі полі-п-фенілентерефталаміду Композицію готують наступним чином Полікарбонат змішують з заданою КІЛЬКІСТЮ поліамідного волокна терлон довжиною 2-Змм в електромагнітному обертальному полі (0,15тесла) за допомогою феромагнітних часток [Фомичев И А , Буря А И , Губенков М Г Получение термостойких полимерных материалов в магнитном по 00 (О 62198 ле // Электронная обработка материалов - 1978 зняття тиску та розпресування виробу №4 - С 26-27] Після змішування феромагнітні Склади композиції та властивості отриманих частки видаляють магнітною сепарацією Матеріал полімерних матеріалів приведені в таблиці переробляють у вироби методом компресійного Ударну в'язкість зразків визначають за метопресування за таким режимом дом Шарпі ВІДПОВІДНО ГОСТ 4647-80 на маятникосушка матеріалу при температурі 41 ЗК на провому копрі КМ-04, межу МІЦНОСТІ при стисненні тязі 3 годин, ВІДПОВІДНО ГОСТ 4651-78 на машині FP-100, тепзавантаження матеріалу в прес-форму з темлостійкість за Віка - за ГОСТ 15088-83, коефіцієнт пературою 393К, теплопровідності - на приладі НТ-Я.-400 ВІДПОВІДрозігрів прес-форми до температури 523К і НО ГОСТ 23630 2-79 на зразках діаметром витримка при цій температурі на протязі 5 хвилин 15±0,Змм, висотою 3±0,1мм, температурний кобез тиску, ефіцієнт ЛІНІЙНОГО розширення - на дилатометрі витримка при температурі 468К під тиском ДКВ-5АМ на призматичних зразках (6х4мм) дов210МПа, жиною 50±Змм охолодження прес-форми під тиском до температури 393К, Таблиця Приклад 1 2 3 4 5 6 Склад полімерної Коефіцієнт тепло- Межа МІЦНОСТІ Ударна в'язкість,Теплостійкість ТКЛР композиції, мас % провідності, при стисненні, 2 6 кДж/м за Віка, К 1/КхЮ Вт/(м К) МПа полікарбонат терлон 80 20 98 432 32 0,30 123 75 25 95 438 23 0,43 136 70 ЗО 55 440 18 0,44 148 65 35 45 443 14 0,45 171 60 40 32 435 25 0,30 135 Композиція СТН-30 ЗО* 433 25 0,27 130 (прототип) Вміст скловолокна Як видно із даних таблиці, в порівнянні з прототипом (приклад 6), запропонована полімерна композиція (приклади 2-4) перевершує відому за ударною в'язкістю на 33-68%, коефіцієнтом теплопровідності - у 1 6-1 7 разів, межею МІЦНОСТІ при стисненні - на 6-41 МПа, теплостійкістю за Віка - на 5-10 градусів при одночасному зниженні температурного коефіцієнта ЛІНІЙНОГО розширення - у 1 11 8 разів Приклади (2, 3, 4) підтверджують обґрунтованість вибору співвідношень компонентів запропонованих полімерних композицій Полімерна композиція, яка містить менше 25мас % поліамідного волокна терлон (приклад 1), має низькі зна Комп'ютерна верстка Т Чепелєва чення теплостійкості за Віка та коефіцієнта теплопровідності Використання в складі композиції більше 35мас % поліамідного волокна терлон (приклад 5) при зводить до отримання крихких виробів, знижується ударна в'язкість матеріалу, а теплофізичні і МІЦНІСТНІ характеристики матеріалів покращуються в незначній мірі Таким чином, створена полімерна композиція з поліпшеними фізико-механічними та теплофізичними властивостями, яка рекомендується для використання в конструкціях машин та механізмів, що експлуатуються в умовах підвищених температур Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
