Привід круглов’язальної машини

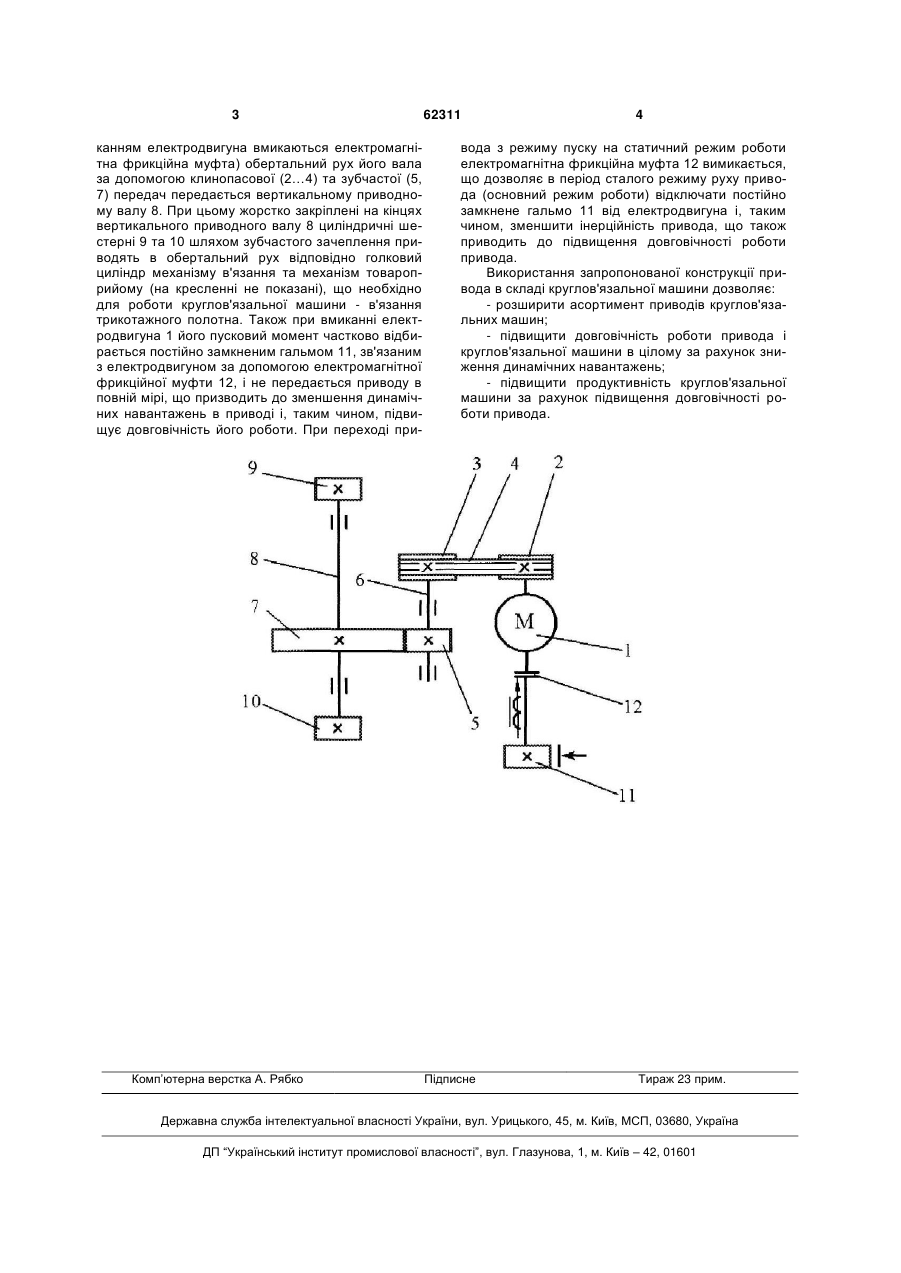

Привід круглов'язальної машини, що містить електродвигун з гальмом та вертикальний приводний вал, зв'язані між собою за допомогою клинопасової та зубчастої передач, який відрізняється тим, що додатково оснащений електромагнітною фрикційною муфтою, встановленою на валу електродвигуна, а гальмо виконане постійно замкненим та зв'язане з валом електродвигуна за допомогою електромагнітної фрикційної муфти. (19) (21) u201100767 (22) 24.01.2011 (24) 25.08.2011 (46) 25.08.2011, Бюл.№ 16, 2011 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, МІСЯЦЬ ВОЛОДИМИР ПЕТРОВИЧ, ПАВЛЕНКО ГЕОРГІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 канням електродвигуна вмикаються електромагнітна фрикційна муфта) обертальний рух його вала за допомогою клинопасової (2…4) та зубчастої (5, 7) передач передається вертикальному приводному валу 8. При цьому жорстко закріплені на кінцях вертикального приводного валу 8 циліндричні шестерні 9 та 10 шляхом зубчастого зачеплення приводять в обертальний рух відповідно голковий циліндр механізму в'язання та механізм товароприйому (на кресленні не показані), що необхідно для роботи круглов'язальної машини - в'язання трикотажного полотна. Також при вмиканні електродвигуна 1 його пусковий момент частково відбирається постійно замкненим гальмом 11, зв'язаним з електродвигуном за допомогою електромагнітної фрикційної муфти 12, і не передається приводу в повній мірі, що призводить до зменшення динамічних навантажень в приводі і, таким чином, підвищує довговічність його роботи. При переході при Комп’ютерна верстка А. Рябко 62311 4 вода з режиму пуску на статичний режим роботи електромагнітна фрикційна муфта 12 вимикається, що дозволяє в період сталого режиму руху привода (основний режим роботи) відключати постійно замкнене гальмо 11 від електродвигуна і, таким чином, зменшити інерційність привода, що також приводить до підвищення довговічності роботи привода. Використання запропонованої конструкції привода в складі круглов'язальної машини дозволяє: - розширити асортимент приводів круглов'язальних машин; - підвищити довговічність роботи привода і круглов'язальної машини в цілому за рахунок зниження динамічних навантажень; - підвищити продуктивність круглов'язальної машини за рахунок підвищення довговічності роботи привода. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
