Привід круглов’язальної машини

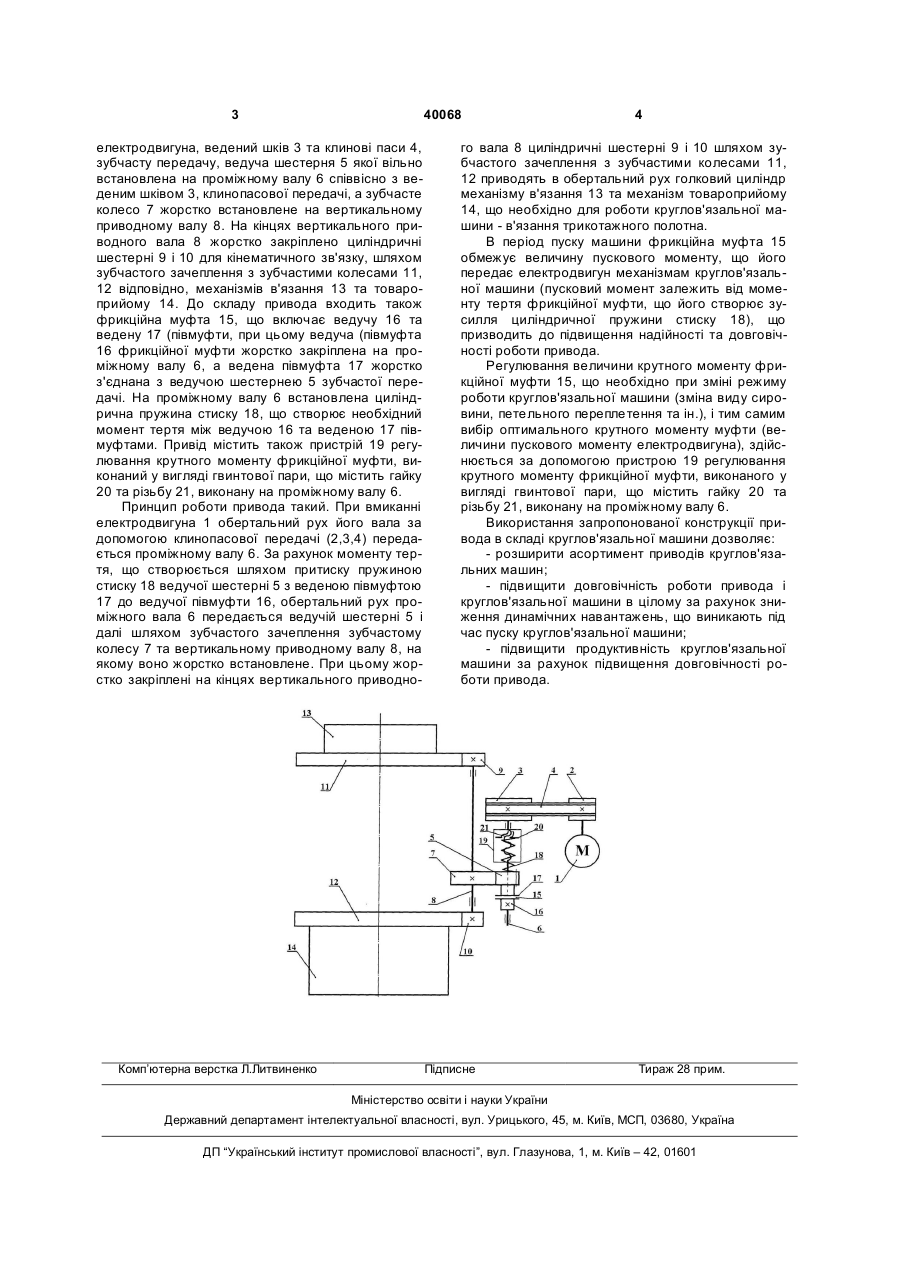

Привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий 3 40068 електродвигуна, ведений шків 3 та клинові паси 4, зубчасту передачу, ведуча шестерня 5 якої вільно встановлена на проміжному валу 6 співвісно з веденим шківом 3, клинопасової передачі, а зубчасте колесо 7 жорстко встановлене на вертикальному приводному валу 8. На кінцях вертикального приводного вала 8 жорстко закріплено циліндричні шестерні 9 і 10 для кінематичного зв'язку, шляхом зубчастого зачеплення з зубчастими колесами 11, 12 відповідно, механізмів в'язання 13 та товароприйому 14. До складу привода входить також фрикційна муфта 15, що включає ведучу 16 та ведену 17 (півмуфти, при цьому ведуча (півмуфта 16 фрикційної муфти жорстко закріплена на проміжному валу 6, а ведена півмуфта 17 жорстко з'єднана з ведучою шестернею 5 зубчастої передачі. На проміжному валу 6 встановлена циліндрична пружина стиску 18, що створює необхідний момент тертя між ведучою 16 та веденою 17 півмуфтами. Привід містить також пристрій 19 регулювання крутного моменту фрикційної муфти, виконаний у вигляді гвинтової пари, що містить гайку 20 та різьбу 21, виконану на проміжному валу 6. Принцип роботи привода такий. При вмиканні електродвигуна 1 обертальний рух його вала за допомогою клинопасової передачі (2,3,4) передається проміжному валу 6. За рахунок моменту тертя, що створюється шляхом притиску пружиною стиску 18 ведучої шестерні 5 з веденою півмуфтою 17 до ведучої півмуфти 16, обертальний рух проміжного вала 6 передається ведучій шестерні 5 і далі шляхом зубчастого зачеплення зубчастому колесу 7 та вертикальному приводному валу 8, на якому воно жорстко встановлене. При цьому жорстко закріплені на кінцях вертикального приводно Комп’ютерна верстка Л.Литвиненко 4 го вала 8 циліндричні шестерні 9 і 10 шляхом зубчастого зачеплення з зубчастими колесами 11, 12 приводять в обертальний рух голковий циліндр механізму в'язання 13 та механізм товароприйому 14, що необхідно для роботи круглов'язальної машини - в'язання трикотажного полотна. В період пуску машини фрикційна муфта 15 обмежує величину пускового моменту, що його передає електродвигун механізмам круглов'язальної машини (пусковий момент залежить від моменту тертя фрикційної муфти, що його створює зусилля циліндричної пружини стиску 18), що призводить до підвищення надійності та довговічності роботи привода. Регулювання величини крутного моменту фрикційної муфти 15, що необхідно при зміні режиму роботи круглов'язальної машини (зміна виду сировини, петельного переплетення та ін.), і тим самим вибір оптимального крутного моменту муфти (величини пускового моменту електродвигуна), здійснюється за допомогою пристрою 19 регулювання крутного моменту фрикційної муфти, виконаного у вигляді гвинтової пари, що містить гайку 20 та різьбу 21, виконану на проміжному валу 6. Використання запропонованої конструкції привода в складі круглов'язальної машини дозволяє: - розширити асортимент приводів круглов'язальних машин; - підвищити довговічність роботи привода і круглов'язальної машини в цілому за рахунок зниження динамічних навантажень, що виникають під час пуску круглов'язальної машини; - підвищити продуктивність круглов'язальної машини за рахунок підвищення довговічності роботи привода. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
