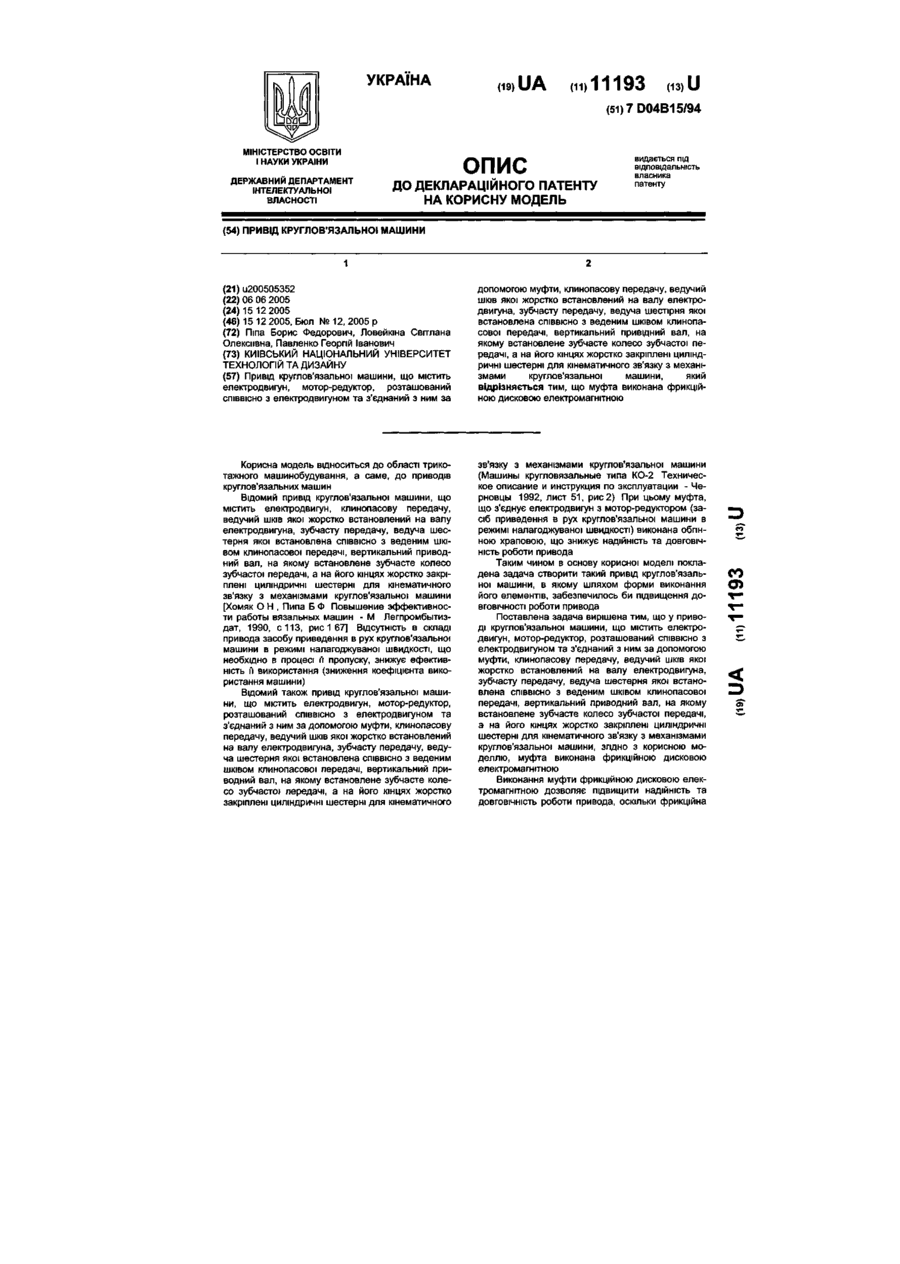

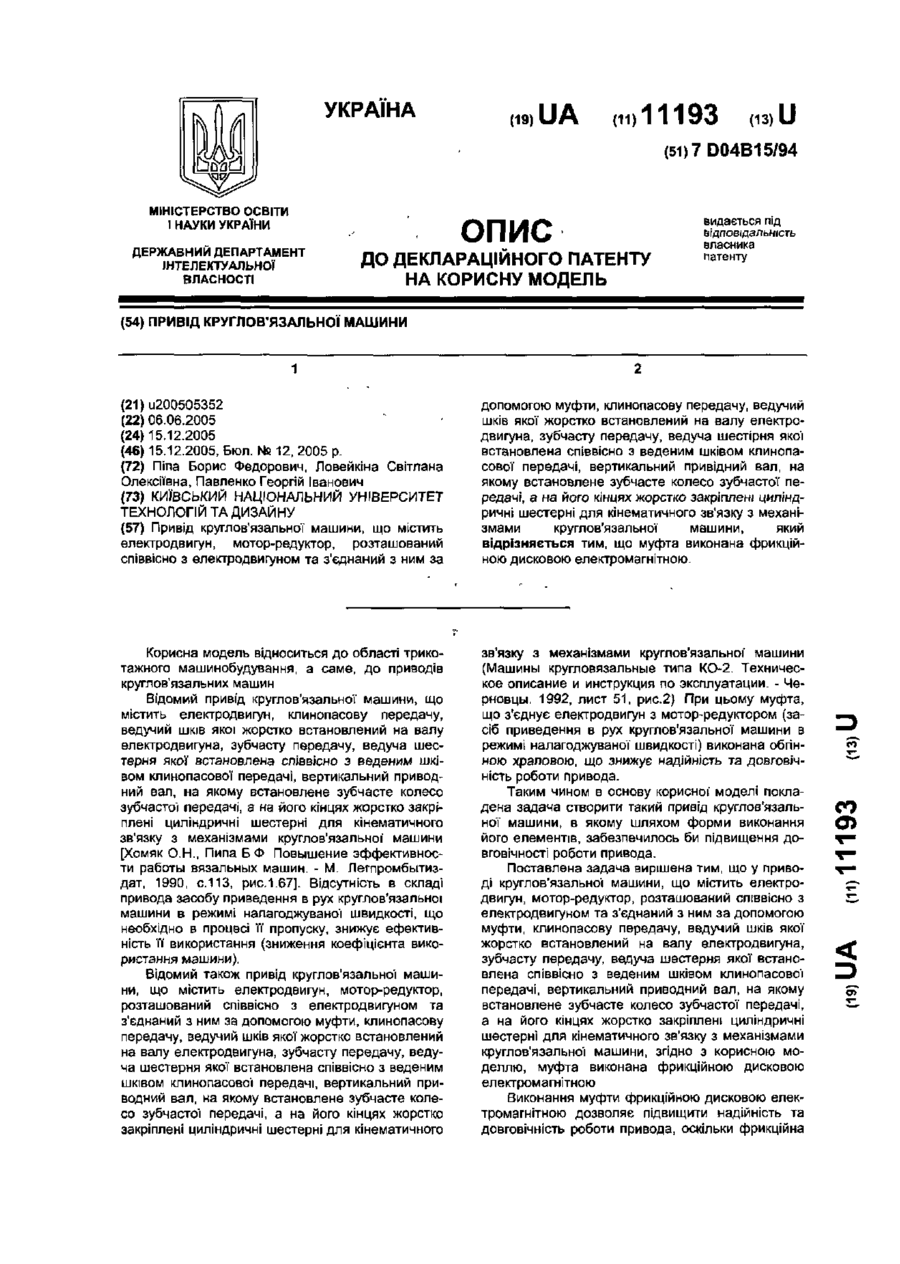

Привід круглов’язальної машини

Привід круглов'язальної машини, що містить електродвигун, мотор-редуктор, розташований співвісно з електродвигуном та з'єднаний з ним за допомогою муфти, клинопасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, зубчасту передачу, ведуча шестірня якої встановлена співвісно з веденим шківом клинопасової передачі, вертикальний привідний вал, на якому встановлене зубчасте колесо зубчастої передачі, а на його кінцях жорстко закріплені циліндричні шестерні для кінематичного зв'язку з механізмами круглов'язальної машини, який відрізняється тим, що муфта виконана фрикційною дисковою електромагнітною. Корисна модель відноситься до області трикотажного машинобудування, а саме, до приводів круглов'язальних машин Відомий привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, зубчасту передачу, ведуча шестерня якої встановлена сліввісно з веденим шківом клинопасової передачі, вертикальний приводний вал, на якому встановлене зубчасте колесо зубчастої передачі, а на його кінцях жорстко закріплені циліндричні шестерні для кінематичного зв'язку з механізмами круглов'язальної' машини [Хомяк О.Н., Пипа Б Ф Повышение эффективности работы вязальных машин. - М. Легпромбытиздат, 1990, с.113, рис. 1.67]. Відсутність в складі привода засобу приведення в рух круглов'язальної машини в режимі налагоджуваної швидкості, що необхідно в процесі її пропуску, знижує ефективність її використання (зниження коефіцієнта використання машини). Відомий також привід круглов'язальної машини, що містить електродвигун, мотор-редуктор, розташований співвісно з електродвигуном та з'єднаний з ним за допомогою муфти, клинопасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, зубчасту передачу, ведуча шестерня якої встановлена співвісно з веденим шківом клинопасової передачі, вертикальний приводний вал, на якому встановлене зубчасте колесо зубчастої передачі, а на його кінцях жорстко закріплені циліндричні шестерні для кінематичного звязку з механізмами круглов язальної машини (Машины кругловязальные типа КО-2. Техническое описание и инструкция по эксплуатации. - Черновцы. 1992, лист 51, рис.2) При цьому муфта, що з'єднує електродвигун з мотор-редуктором (засіб приведення в рух круглов'язальної машини в режимі налагоджуваної швидкості) виконана обгінного храповою, що знижує надійність та довговічність роботи привода. Таким чином в основу корисної' моделі покладена задача створити такий привід круглов'язальної машини, в якому шляхом форми виконання його елементів, забезпечилось би підвищення довговічності роботи привода. Поставлена задача вирішена тим, що у приводі круглов'язальної машини, що містить електродвигун, мотор-редуктор, розташований СПІВВІСНО З електродвигуном та з'єднаний з ним за допомогою муфти, клинопасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, зубчасту передачу, ведуча шестерня якої встановлена співвісно з веденим шківом клинопасової передачі, вертикальний приводний вал, на якому встановлене зубчасте колесо зубчастої передачі, а на його кінцях жорстко закріплені циліндричні шестерні для кінематичного зв'язку з механізмами круглов'язальної машини, згідно з корисною моделлю, муфта виконана фрикційною дисковою електромагнітною Виконання муфти фрикційною дисковою електромагнітною дозволяє підвищити надійність та довговічність роботи привода, оскільки фрикційна СО 11193 дискова електромагнітна муфта не призводить до динамічних навантажень при її вмиканні, що забезпечує підвищення довговічності роботи привода. На кресленні представлена кінематична схема привода кругло-в'язальної машини. Привід круглов'язальної' машини містить електродвигун 1, мотор-редуктор 2, розташований співвісно з електродвигуном 1 та з'єднаний з ним за допомогою фрикційної' дискової електромагнітної муфти 3, клинопасову передачу, що включає ведучий шків 4, жорстко встановлений на валу електродвигуна, ведений шків 5 та клинові паси 6, зубчасту передачу, ведуча шестерня 7 якої встановлена на валу 8 співвісно з веденим шківом 5, а зубчасте колесо 9 встановлене на вертикальному приводному валу 10. На кінцях вертикального приводного вала 10 жорстко закріплено циліндричні шестерні 11 та 12 для кінематичного зв'язку з механізмами відповідно в'язання 13 та товароприйому 14. Принцип роботи привода такий. При вмиканні електродвигуна 1 обертальний рух його вала за допомогою пасової (4, 5, 6) та зубчастої (7, 9) передач передається вертикальному приводному валу 10. При цьому жорстко закріплені на його кінцях циліндричні шестерні 11 і 12 шляхом зубчастого зачеплення приводять в обертальний рух відповідно голковий циліндр механізма в'язання 13 та механізм товароприйому 14, що необхідно для роботи круглов'язальної машини - в'язання трикотажного полотна. При цьому одночасно з вмиканням електродвигуна 1 вимикається фрикційна дис кова електромагнітна муфта 3, розриваючи кінематичний зв'язок електродвигуна 1 з моторредуктором 2 При необхідності приведення в рух круглов'язальної машини в режимі налагоджуваної швидкості, що необхідно в процесі її пропуску та налагодження, при вимкненому електродвигуну 1 одночасно вмикаються мотор-редуктор 2 та фрикційна дискова електромагнітна муфта 3 Обертальний рух мотор редуктора за допомогою фрикційної дискової електромагнітної муфти З передається валу електродвигуна 1 і далі, аналогічно вище наведеному, механізму в'язання 13 та механізму товароприйому 14, що необхідно для роботи круглов'язальної' машини - в'язання трикотажного полотна. При цьому швидкість обертання механізмів круглов'язальної машини буде значно меншою ніж під час робочої швидкості (приведення круглов'язальної машини в рух від електродвигуна 1). Налагоджувана швидкість залежить від передаточного числа редуктора мотор-редуктора та частоти обертання його електродвигуна. Використання запропонованої конструкції привода в складі круглов'язальної машини дозволяє: - розширити асортимент приводів круглов'язальних машин; - підвищити довговічність роботи привода І круглов'язальної машини в цілому за рахунок підвищення надійності та довговічності роботи муфти; - підвищити продуктивність круглов'язальної машини за рахунок підвищення довговічності роботи привода. 14 Комп'ютерна верстка А. Попік Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
