Цівкова передача
Номер патенту: 62310
Опубліковано: 25.08.2011
Автори: Марченко Анатолій Іванович, Хомяк Олег Миколайович, Піпа Борис Федорович
Формула / Реферат
Цівкова передача, що містить зубчасте колесо, встановлене на ведучому валу, цівкове колесо, що містить обод з циліндричними отворами, встановлене на веденому валу, та цівки, яка відрізняється тим, що додатково обладнана підшипниками, встановленими в циліндричні отвори, та кільцями, прикріпленими до обода, при цьому цівки встановлені в циліндричних отворах між кільцями та підшипниками.
Текст

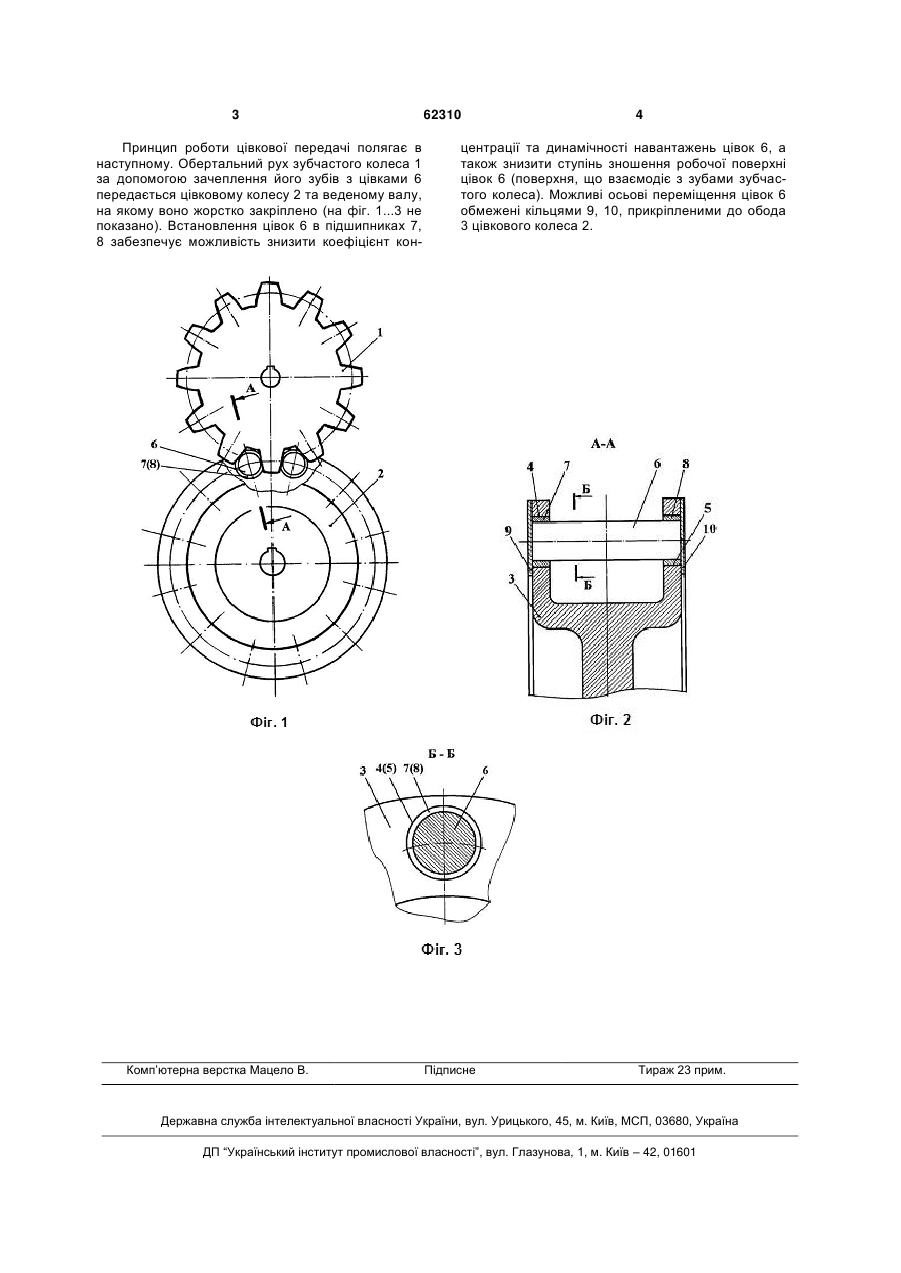

Цівкова передача, що містить зубчасте колесо, встановлене на ведучому валу, цівкове колесо, що містить обод з циліндричними отворами, встановлене на веденому валу, та цівки, яка відрізняється тим, що додатково обладнана підшипниками, встановленими в циліндричні отвори, та кільцями, прикріпленими до обода, при цьому цівки встановлені в циліндричних отворах між кільцями та підшипниками. (19) (21) u201100766 (22) 24.01.2011 (24) 25.08.2011 (46) 25.08.2011, Бюл.№ 16, 2011 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, ХОМЯК ОЛЕГ МИКОЛАЙОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 Принцип роботи цівкової передачі полягає в наступному. Обертальний рух зубчастого колеса 1 за допомогою зачеплення його зубів з цівками 6 передається цівковому колесу 2 та веденому валу, на якому воно жорстко закріплено (на фіг. 1...3 не показано). Встановлення цівок 6 в підшипниках 7, 8 забезпечує можливість знизити коефіцієнт кон Комп’ютерна верстка Мацело В. 62310 4 центрації та динамічності навантажень цівок 6, а також знизити ступінь зношення робочої поверхні цівок 6 (поверхня, що взаємодіє з зубами зубчастого колеса). Можливі осьові переміщення цівок 6 обмежені кільцями 9, 10, прикріпленими до обода 3 цівкового колеса 2. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPin gear
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюЦевочная передача
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 1/24
Код посилання
<a href="https://ua.patents.su/2-62310-civkova-peredacha.html" target="_blank" rel="follow" title="База патентів України">Цівкова передача</a>
Цівкова передача
Номер патенту: 66721
Опубліковано: 17.05.2004
Автори: Марченко Анатолій Іванович, Стежко Анатолій Васильович, Піпа Борис Федорович
МПК: F16H 1/24
Формула / Реферат:
Цівкова передача, що містить зубчасте колесо, встановлене на ведучому валу, цівкове колесо, що містить обід з циліндричними отворами, встановлене на веденому валу, та цівки, розташовані в циліндричних отворах обода, яка відрізняється тим, що цівки виконано у формі гільзових пружин.
Цівкова передача
Номер патенту: 6582
Опубліковано: 16.05.2005
Автори: Марченко Анатолій Іванович, Хомяк Олег Миколайович, Піпа Борис Федорович
МПК: F16H 1/24
Формула / Реферат:
Цівкова передача, що містить зубчасте колесо, встановлене на ведучому валу, цівкове колесо, що містить обід з циліндричними отворами, встановлене на веденому валу, та цівки, розташовані в циліндричних отворах обода, виконані у формі гільзових пружин, яка відрізняється тим, що додатково обладнана роликами, встановленими на цівках.
Цівкова передача
Номер патенту: 6735
Опубліковано: 16.05.2005
Автори: Піпа Борис Федорович, Тарасенко Анатолій Іванович, Марченко Анатолій Іванович
МПК: F16H 1/24
Формула / Реферат:
Цівкова передача, що містить зубчасте колесо, встановлене на ведучому валу, цівкове колесо, що містить обід з циліндричними отворами, встановлене на веденому валу, та цівки, розташовані в циліндричних отворах обода, виконані у формі гільзових пружин, яка відрізняється тим, що зубчасте колесо розташоване всередині цівкового колеса.
Цівкова передача
Номер патенту: 46109
Опубліковано: 10.12.2009
Автори: Піпа Борис Федорович, Коньков Георгій Ігорович, Марченко Анатолій Іванович
МПК: F16H 1/24
Формула / Реферат:
Цівкова передача, що містить зубчасте колесо та кінематично зв'язане з ним цівкове колесо, що містить обід з циліндричними отворами та цівки, встановлені в циліндричних отворах обода, яка відрізняється тим, що зубчасте колесо додатково оснащене пазами, кожен з яких розташований вздовж осі кожного зуба, причому кожен паз має розміри, вибрані із умови:l = (1.0…1,2)h; d = (0,015…0,03)p,де l - довжина паза; h - висота зуба; d -...
Цівкова передача
Номер патенту: 18783
Опубліковано: 15.11.2006
Автори: Хомяк Олег Миколайович, Марченко Анатолій Іванович, Піпа Борис Федорович
МПК: F16H 1/24
Формула / Реферат:
1. Цівкова передача, що містить кінематично зв'язані зубчасте колесо, встановлене на ведучому валу, і цівкове колесо, встановлене на веденому валу, та ролики, встановлені на цівках цівкового колеса, яка відрізняється тим, що кожен з роликів виконаний у вигляді трьох концентрично розташованих втулок, одна з яких є внутрішньою та встановлена на цівці, друга є середньою, виконаною із пружного матеріалу, а третя - зовнішньою, причому всі втулки...
