Спосіб введення шнекового виконавчого органу вугільного комбайна в пласт
Номер патенту: 62390
Опубліковано: 25.08.2011
Автори: Тарасенко Сергій Віталійович, Фрумкін Рафаїл Абрам-Беркович, Антюхов Станіслав Володимирович
Формула / Реферат
Спосіб введення шнекового виконавчого органу вугільного комбайна в пласт, що включає подачу комбайна зі шнековими виконавчими органами разом з конвеєром на забій і заглиблювання їх в масив вугілля, який відрізняється тим, що заздалегідь в місці введення шнекового виконавчого органу в пласт розміщують додаткові шнеки з буровими коронками, які в процесі введення виконавчих органів вугільного комбайна в пласт зчіплюються з шнеками комбайна, а після введення шнеків в пласт від'єднуються один від одного.
Текст

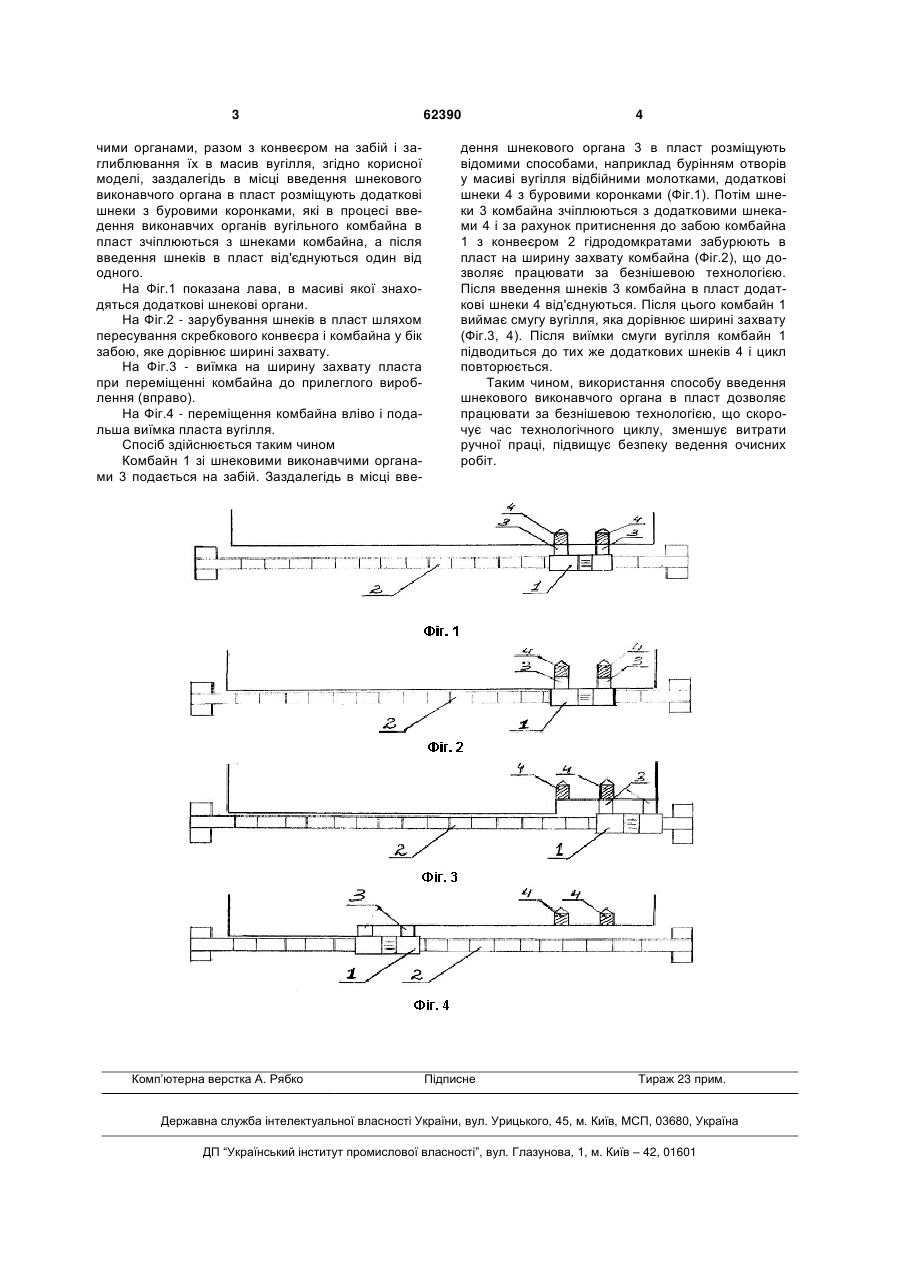

Спосіб введення шнекового виконавчого органу вугільного комбайна в пласт, що включає пода 3 чими органами, разом з конвеєром на забій і заглиблювання їх в масив вугілля, згідно корисної моделі, заздалегідь в місці введення шнекового виконавчого органа в пласт розміщують додаткові шнеки з буровими коронками, які в процесі введення виконавчих органів вугільного комбайна в пласт зчіплюються з шнеками комбайна, а після введення шнеків в пласт від'єднуються один від одного. На Фіг.1 показана лава, в масиві якої знаходяться додаткові шнекові органи. На Фіг.2 - зарубування шнеків в пласт шляхом пересування скребкового конвеєра і комбайна у бік забою, яке дорівнює ширині захвату. На Фіг.3 - виїмка на ширину захвату пласта при переміщенні комбайна до прилеглого вироблення (вправо). На Фіг.4 - переміщення комбайна вліво і подальша виїмка пласта вугілля. Спосіб здійснюється таким чином Комбайн 1 зі шнековими виконавчими органами 3 подається на забій. Заздалегідь в місці вве Комп’ютерна верстка А. Рябко 62390 4 дення шнекового органа 3 в пласт розміщують відомими способами, наприклад бурінням отворів у масиві вугілля відбійними молотками, додаткові шнеки 4 з буровими коронками (Фіг.1). Потім шнеки 3 комбайна зчіплюються з додатковими шнеками 4 і за рахунок притиснення до забою комбайна 1 з конвеєром 2 гідродомкратами забурюють в пласт на ширину захвату комбайна (Фіг.2), що дозволяє працювати за безнішевою технологією. Після введення шнеків 3 комбайна в пласт додаткові шнеки 4 від'єднуються. Після цього комбайн 1 виймає смугу вугілля, яка дорівнює ширині захвату (Фіг.3, 4). Після виїмки смуги вугілля комбайн 1 підводиться до тих же додаткових шнеків 4 і цикл повторюється. Таким чином, використання способу введення шнекового виконавчого органа в пласт дозволяє працювати за безнішевою технологією, що скорочує час технологічного циклу, зменшує витрати ручної праці, підвищує безпеку ведення очисних робіт. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for introduction of a screw working device of a coal combine to seam
Автори англійськоюFrumkin Rafail Abram-Berkovych, Antiukhov Stanislav Volodymyrovych, Tarasenko Serhii Vitaliiovych
Назва патенту російськоюСпособ ввода шнекового исполнительного органа угольного комбайна в пласт
Автори російськоюФрумкин Рафаил Абрам-Беркович, Антюхов Станислав Владимирович, Тарасенко Сергей Витальевич
МПК / Мітки
МПК: E21C 27/02
Мітки: виконавчого, комбайна, органу, вугільного, введення, спосіб, пласт, шнекового
Код посилання
<a href="https://ua.patents.su/2-62390-sposib-vvedennya-shnekovogo-vikonavchogo-organu-vugilnogo-kombajjna-v-plast.html" target="_blank" rel="follow" title="База патентів України">Спосіб введення шнекового виконавчого органу вугільного комбайна в пласт</a>
