Грунтообробне знаряддя

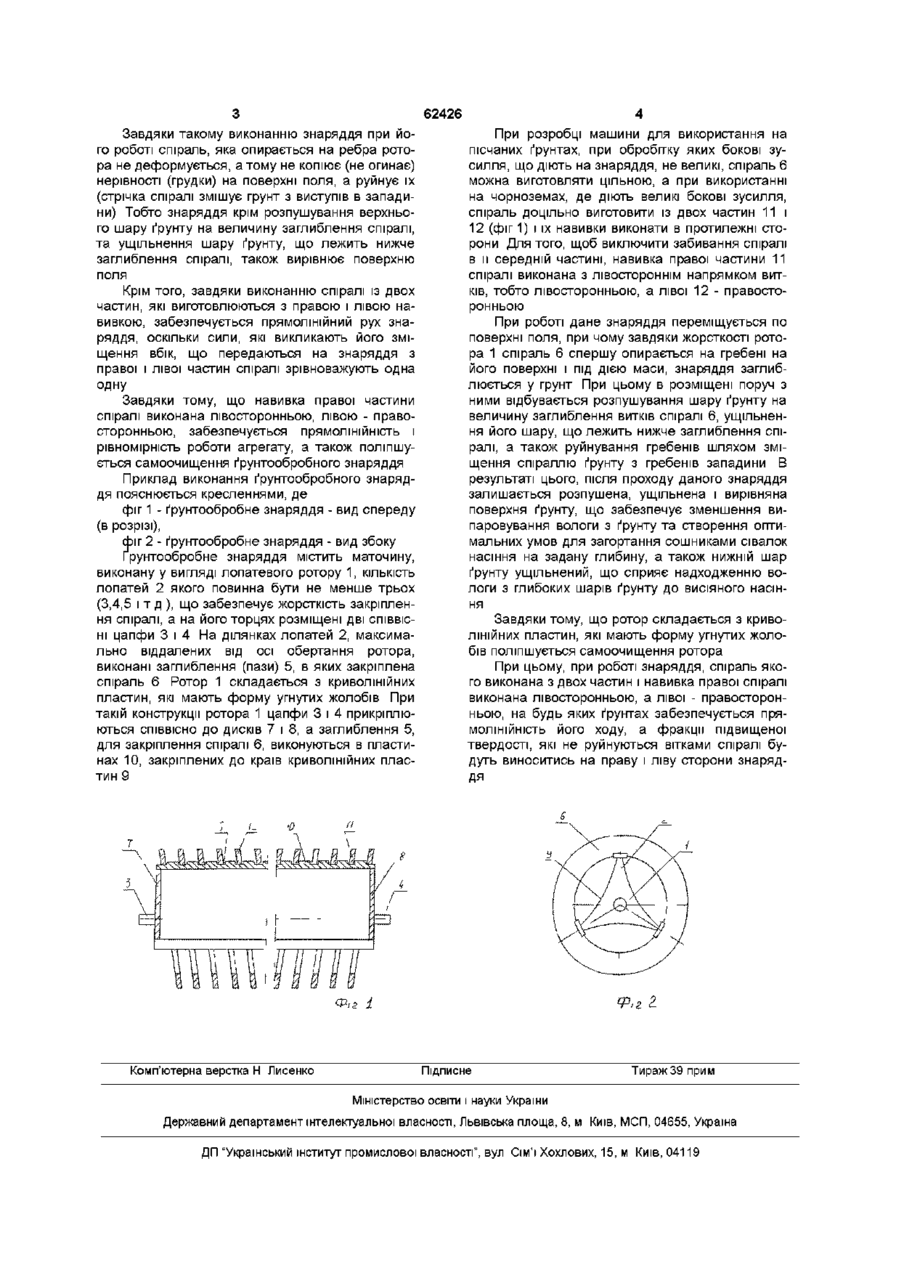

1 Ґрунтообробне знаряддя, що включає маточину та з'єднану з нею спіраль, яке відрізняєть Винахід відноситься до галузі сільськогосподарського машинобудування і може використовуватись в машинах для поверхневого обробітку ґрунту Відоме ґрунтообробне знаряддя, що включає маточину, до якої закріплено барабан з радіально встановленими планками (авт св СРСР №1708170, МПК5А01В29/00) Під час руху цього знаряддя планки руйнують грудки, розпушують верхній шар ґрунту, що лежить нижче заглиблення планок Однак після проходу такого знаряддя на поверхні поля утворюються поперечні нерівності у вигляді хвиль, що ускладнює роботу посівних машин, особливо при сівбі насіння на невелику глибину Відоме також ґрунтообробне знаряддя, що включає маточину, з якою з'єднана спіраль з зубами (Пат РФ №2000033, МПК5 А01В29/04) Це знаряддя є найбільш близьким аналогом і прийняте за прототип При русі цього знаряддя, його зубами руйнуються грудки, розпушується верхній шар ґрунту на величину заглиблення зубів та ущільнюється шар ґрунту, що лежить нижче заглиблення планок Однак при роботі цього знаряддя не вирівнюється поверхня поля, по скільки спіраль деформується і копіює (обгинає) нерівності поверхні поля не розрівнюючи їх Це ускладнює викорис ся тим, що маточина виконана у вигляді лопатевого ротора з двома СПІВВІСНИМИ цапфами, розміщеними на його торцях, а на ділянках лопатей, максимально віддалених від осі його обертання, виконані пази, в яких закріплена спіраль 2 Ґрунтообробне знаряддя по п 1 , яке відрізняється тим, що спіраль складається із двох частин, навивка яких виконана в протилежні сторони 3 Ґрунтообробне знаряддя по п 1 і п 2, яке відрізняється тим, що навивка правої частини спіралі виконана лівосторонньою, а лівої - правосторонньою тання посівних машин на оброблюваному цим знаряддям полі Крім того, при роботі цього знаряддя порушується прямолінійність його руху, оскільки за рахунок спірального розміщення його зубів відбувається зміщення знаряддя в одну сторону, при цьому величина цього зміщення весь час змінюється відносно до зміни ЩІЛЬНОСТІ ґрунту Задачею винаходу є ґрунтообробне знаряддя, і якому шляхом нового виконання маточини досягається вирівнювання поверхні поля Крім того, за рахунок можливого нового виконання спіралі забезпечується прямолінійність його руху і на ґрунтах підвищеної ЩІЛЬНОСТІ І ВОЛОГОСТІ та його самоочищення Поставлена задача вирішується завдяки тому, що і ґрунтообробному знарядді, що включає маточину, з якою з'єднана спіраль, ВІДПОВІДНО ДО винаходу маточина виконана у вигляді лопатевого ротора з двома СПІВВІСНИМИ цапфами, розміщеними на його торцях, а на ділянках лопатей, максимально віддалених від осі його обертання виконані заглибини (пази), в яких знаходиться спіраль Крім того, спіраль може складатись із двох частин, навивки яких виконані у протилежні сторони Крім того навивка правої частини спіралі виконана лівосторонньою, а ліва - правосторонньою (О (О 62426 Завдяки такому виконанню знаряддя при його роботі спіраль, яка опирається на ребра ротора не деформується, атому не копіює (не огинає) нерівності (грудки) на поверхні поля, а руйнує їх (стрічка спіралі змішує грунт з виступів в западини) Тобто знаряддя крім розпушування верхнього шару ґрунту на величину заглиблення спіралі, та ущільнення шару ґрунту, що лежить нижче заглиблення спіралі, також вирівнює поверхню поля Крім того, завдяки виконанню спіралі із двох частин, які виготовлюються з правою і лівою навивкою, забезпечується прямолінійний рух знаряддя, оскільки сили, які викликають його зміщення вбік, що передаються на знаряддя з правої і лівої частин спіралі зрівноважують одна одну Завдяки тому, що навивка правої частини спіралі виконана лівосторонньою, лівою - правосторонньою, забезпечується прямолінійність і рівномірність роботи агрегату, а також поліпшується самоочищення ґрунтообробного знаряддя Приклад виконання ґрунтообробного знаряддя пояснюється кресленнями, де фіг 1 - ґрунтообробне знаряддя - вид спереду (в розрізі), qbir 2 - ґрунтообробне знаряддя - вид збоку Ґрунтообробне знаряддя містить маточину, виконану у вигляді лопатевого ротору 1, КІЛЬКІСТЬ лопатей 2 якого повинна бути не менше трьох (3,4,5 і т д ), що забезпечує жорсткість закріплення спіралі, а на його торцях розміщені дві СПІВВІСні цапфи 3 і 4 На ділянках лопатей 2, максимально віддалених від осі обертання ротора, виконані заглиблення (пази) 5, в яких закріплена спіраль 6 Ротор 1 складається з криволінійних пластин, які мають форму угнутих жолобів При такій конструкції ротора 1 цапфи 3 і 4 прикріплюються СПІВВІСНО до дисків 7 і 8, а заглиблення 5, для закріплення спіралі 6, виконуються в пластинах 10, закріплених до країв криволінійних пластин 9 При розробці машини для використання на пісчаних ґрунтах, при обробітку яких бокові зусилля, що діють на знаряддя, не великі, спіраль 6 можна виготовляти цільною, а при використанні на чорноземах, де діють великі бокові зусилля, спіраль доцільно виготовити із двох частин 11 і 12 (фіг 1) і їх навивки виконати в протилежні сторони Для того, щоб виключити забивання спіралі в и середній частині, навивка правої частини 11 спіралі виконана з лівостороннім напрямком витків, тобто лівосторонньою, а лівої 12 - правосторонньою При роботі дане знаряддя переміщується по поверхні поля, при чому завдяки жорсткості ротора 1 спіраль 6 спершу опирається на гребені на його поверхні і під дією маси, знаряддя заглиблюється у грунт При цьому в розміщені поруч з ними відбувається розпушування шару ґрунту на величину заглиблення витків спіралі 6, ущільнення його шару, що лежить нижче заглиблення спіралі, а також руйнування гребенів шляхом зміщення спіраллю ґрунту з гребенів западини В результаті цього, після проходу даного знаряддя залишається розпушена, ущільнена і вирівняна поверхня ґрунту, що забезпечує зменшення випаровування вологи з ґрунту та створення оптимальних умов для загортання сошниками сівалок насіння на задану глибину, а також нижній шар ґрунту ущільнений, що сприяє надходженню вологи з глибоких шарів ґрунту до висіяного насіння Завдяки тому, що ротор складається з криволінійних пластин, які мають форму угнутих жолобів поліпшується самоочищення ротора При цьому, при роботі знаряддя, спіраль якого виконана з двох частин і навивка правої спіралі виконана лівосторонньою, а лівої - правосторонньою, на будь яких ґрунтах забезпечується прямолінійність його ходу, а фракції підвищеної твердості, які не руйнуються вітками спіралі будуть виноситись на праву і ліву сторони знаряддя Фіг і Комп'ютерна верстка Н Лисенко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
