Пристрій для остеосинтезу переломів, переломовивихів голівки та анатомічної шийки плеча

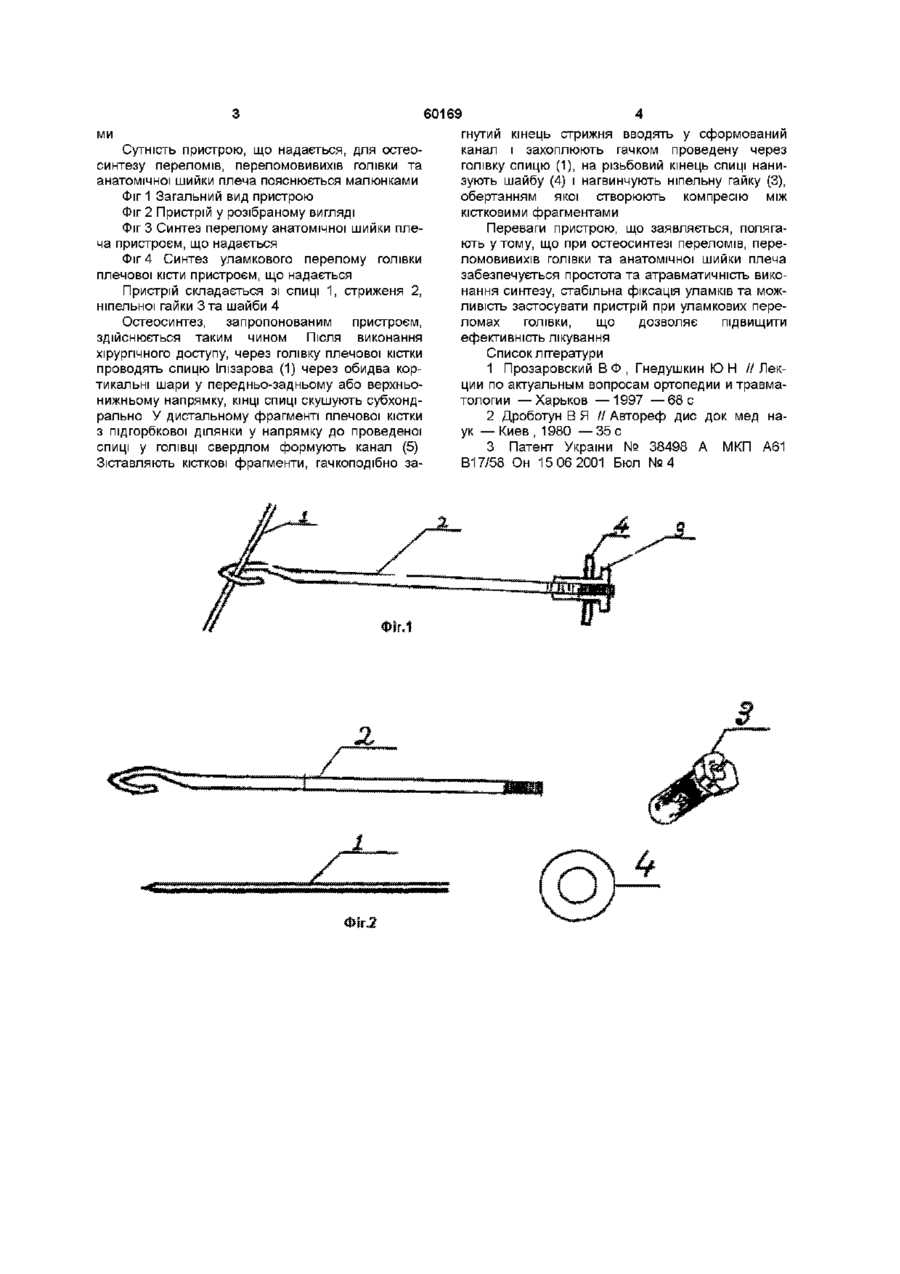

Пристрій для остеосинтезу переломів, переломовивихів голівки та анатомічної шийки плеча, що складається із спиці та гайки, який відрізняється тим, що додатково має спицю Ілізарова та стрижень, один кінець якого зігнутий гачкоподібно, а на іншому КІНЦІ виконане метричне різьблення, на яке нагвинчується ніпельна гайка, обертанням якої створюється компресія між кістковими фрагментами Винахід відноситься до медицини, а саме до травматології та ортопедії і призначений для остеосинтезу переломів, переломовивихів голівки та анатомічної шийки плеча ВІДОМІ пристрої для остеосинтезу переломів, переломовивихів голівки та анатомічної шийки плечової кістки, що включають синтез перелому дротом і спицями по Веберу, гвинтами, пластинами АО і балкою Клімова [1], трансосальна фіксація швами або алотрансплантатом, введеним з боку хрящової поверхні в кістково-мозковий канал плечової кістки [2] Недоліками відомих пристроїв є те, що жодне з них не забезпечує стабільну фіксацію перелому при відсутності компактної спонпозної тканини у ГОЛІВЦІ плечової кістки та уламкових переломах голівки, між фрагментами не створюється достатня компресія Зазначені недоліки частково вирішені у пристрої, який ми взяли в якості прототипу [3] Він складається зі спиці Кіршнера, канюльованого гвинта, опорної площадки з конічним шнековим різьбленням, компресійної гайки з метричним різьбленням та контргайки Пристрій використовується таким чином Після виконання хірургічного доступу вправляють КІСТКОВІ фрагменти з подальшою їх фіксацією спицею Кіршнера На цю спицю нанизують канюльований спонпозний гвинт, котрий потім вкручують через КІСТКОВІ фрагменти без попереднього розсвердлювання кісткового каналу, завдяки наявності самонарізної кінцевої частини гвинта Після введення гвинта спицю Кіршнера видаляють Потім на торцеву частину гвинта нанизують конусоподібну опорну площадку, яку вводять у перший кортикальний слій, використовуючи компресійну гайку та нагвинчують зверху опорної площадки, що створює компресію між фрагментами На заключному етапі нагвинчують контргайку Недоліком пристрою є те, що при переломах і переломовивихах голівки плечової кістки у людей похилого віку з супутнім остеопорозом, при застарілих ушкодженнях з відсутністю компактної спонпозної тканини у ГОЛІВЦІ плеча, при переломах у ДІЛЯНЦІ анатомічної шийки з малою товщиною губчатої тканини в ГОЛІВЦІ, пристрій не забезпечує достатньої компресії і стабільної фіксації між уламками, а також можливості проводити остеосинтез при уламкових переломах голівки плечової кістки В основу винаходу поставлено задачу удосконалити пристрій для остеосинтезу переломів, переломовивихів голівки та анатомічної шийки плеча, який забезпечує простоту та атравматичність виконання синтезу, стабільну фіксацію уламків та можливість застосувати пристрій при уламкових переломах голівки, що дозволить підвищити ефективність лікування Постановлена задача вирішується тим, що пристрій для остеосинтезу переломів, переломовивихів голівки та анатомічної шийки плеча, який складається зі спиці та гайки, ВІДПОВІДНО ДО винаходу додатково має спицю Ілізарова і стрижень, один кінець якого зігнутий гачкоподібно, а на іншому КІНЦІ виконане метричне різьблення, на яке нагвинчується ніпельна гайка, обертанням якої створюється компресія між кістковими фрагмента (О о (О 60169 гнутий кінець стрижня вводять у сформований ми канал і захоплюють гачком проведену через Сутність пристрою, що надається, для остеоголівку спицю (1), на різьбовий кінець спиці нанисинтезу переломів, переломовивихів голівки та зують шайбу (4) і нагвинчують ніпельну гайку (3), анатомічної шийки плеча пояснюється малюнками обертанням якої створюють компресію між Фіг 1 Загальний вид пристрою кістковими фрагментами Фіг 2 Пристрій у розібраному вигляді Переваги пристрою, що заявляється, полягаФіг 3 Синтез перелому анатомічної шийки плеють утому, що при остеосинтезі переломів, переча пристроєм, що надається ломовивихів голівки та анатомічної шийки плеча Фіг 4 Синтез уламкового перелому голівки забезпечується простота та атравматичність викоплечової кісти пристроєм, що надається нання синтезу, стабільна фіксація уламків та можПристрій складається зі спиці 1, стриженя 2, ливість застосувати пристрій при уламкових переніпельної гайки 3 та шайби 4 ломах ГОЛІВКИ, ЩО ДОЗВОЛЯЄ ПІДВИЩИТИ Остеосинтез, запропонованим пристроєм, здійснюється таким чином Після виконання ефективність лікування хірургічного доступу, через голівку плечової кістки Список літератури проводять спицю Ілізарова (1) через обидва кор1 Прозаровский В Ф , Гнедушкин Ю Н // Лектикальні шари у передньо-задньому або верхньоции по актуальным вопросам ортопедии и травманижньому напрямку, КІНЦІ спиці скушують субхондтологии — Харьков —1997 —68 с рально У дистальному фрагменті плечової кістки 2 Дроботун В Я // Автореф дис док мед наз підгорбкової ділянки у напрямку до проведеної ук — Киев ,1980 — 3 5 с спиці у ГОЛІВЦІ свердлом формують канал (5) 3 Патент України № 38498 А МКП А61 Зіставляють КІСТКОВІ фрагменти, гачкоподібно заВ17/58 Он 15 06 2001 Бюл № 4 ФІг.2 60169 пт. Комп'ютерна верстка А Крулевський Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
