Грунтообробне знаряддя

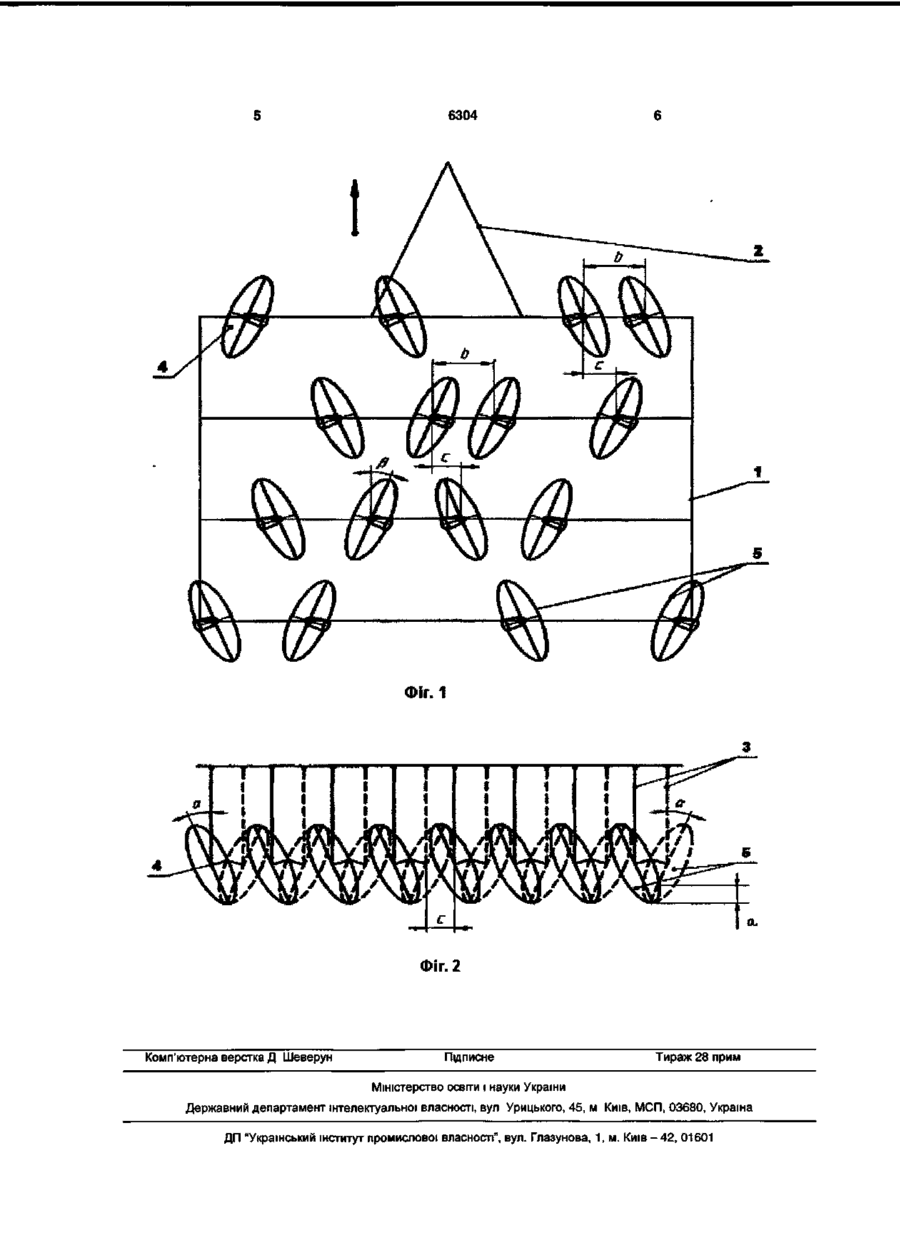

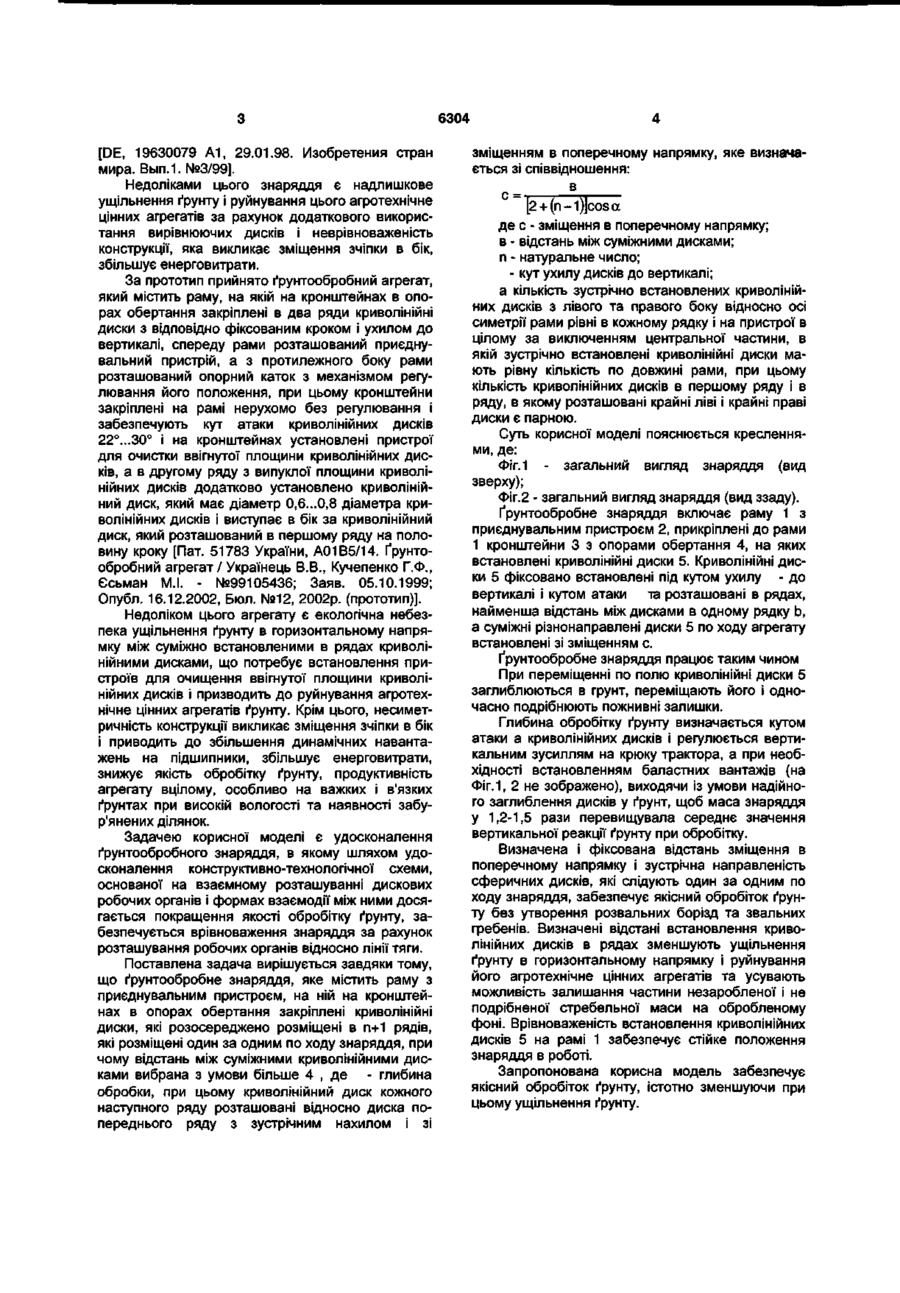

1. Ґрунтообробне знаряддя, яке містить раму з приєднувальним пристроєм, на ній на кронштейнах в опорах обертання закріплені в два ряди криволінійні диски з відповідно фіксованими кроком, нахилом до вертикалі і кутом атаки, яке відрізняється тим, що криволінійні диски розміщені розосереджено в п+1 рядів, де п - натуральне число, які розміщені один за одним по ходу знаряддя, причому відстань між суміжними дисками вибрана, більшою за 4а, де а - глибина обробки, при цьому криволінійний диск кожного наступного ряду розташований відносно диска попереднього ряду з зустрічним нахилом і зі зміщенням в поперечному напрямку, яке визначається зі співвідношення: в [2 + (n-i)]cosa ' де с - зміщення в поперечному напрямку; в - відстань між суміжними і зустрічно встановленими дисками; п - натуральне число; а -кут нахилу дисків до вертикалі. 2. Ґрунтообробне знаряддя за п. 1, яке відрізняється тим, що кількість зустрічно встановлених криволінійних дисків з лівого і правого боку відносно осі симетрії рами рівна в кожному ряду і на пристрої в цілому за виключенням центральної частини, в якій зустрічно встановлені криволінійні диски мають рівну кількість по довжині рами, при цьому кількість криволінійних дисків в першому ряду і в ряду, в якому розташовані крайні ліві і крайні праві криволінійні диски, є парною. ео Корисна модель відноситься до галузі сільськогосподарського машинобудування, зокрема до знарядь для обробітку ґрунту. Відоме ґрунтообробне знаряддя, що складається з рами, чотирьох симетрично розміщених секцій дискових батарей та механізму регулювання кута атаки дискових батарей [Борона дискова важка БДТ-30 // Каталог-довідник: Машини і обладнання для агропромислового комплексу. - К. 2001 - С.34]. Знаряддя виконує обробіток ґрунту після збирання зернових технічних культур на глибину до 20см та подрібнює залишки крупностеблевих культур. Недоліками вказаного знаряддя є те, що після його проходу на обробленому фоні залишаються розвальні борозни та звальні гребені, залишки незаробленої і не подрібненої стебельної маси, які потребують додаткових операцій попереднього подрібнення стебельної маси та розрівнювання гребенів і борозд. Крім цього, вказане знаряддя не може мати робочу швидкість більшою 10км/год і обробляти грунт вологістю більше 26%, а відстань між дисками повинна бути не меншою за 1,5 глибини обробітку ґрунту, бо в протилежному випадку виникає заклинювання шару ґрунту між суміжними дисками. Недоліком вказаного знаряддя є й екологічна небезпека з точки зору ущільнення ґрунту і руйнування його агротехнічне цінних агрегатів [Сисолін П.В., Сало В.Н., Кропивний В.Н. Сільськогосподарські машини: теоретичні основи, конструкція, проектування. Кн.1: Машини для рільництва.- К.: Урожай, 2001. - С.209]. Відоме також ґрунтообробне знаряддя з чотирма рядами сферичних дисків і розташованими за ними вирівнюючими дисками, сконструйованими таким чином, що вісі качання сферичних дисків в одному ряду розташовані на більшій відстані в порівнянні з вісями качання в інших рядах. Вісь обертання одного диску перетинає ввігнуту поверхню диска в ґрунті так, що утворенні боронувальними сферичними дисками гребені ґрунту згладжуються вирівнюючи ми дисками. Після вирівнювання грунт подрібнюється і прикочується СО СО о> 6304 [DE, 19630079 A1, 29.01.98. Изобретения стран мира. Вып.1. №3/99]. Недоліками цього знаряддя є надлишкове ущільнення ґрунту і руйнування цього агротехнічне цінних агрегатів за рахунок додаткового використання вирівнюючих дисків і неврівноваженість конструкції, яка викликає зміщення зчіпки в бік, збільшує енерговитрати. За прототип прийнято ґрунтообробний агрегат, який містить раму, на якій на кронштейнах в опорах обертання закріплені в два ряди криволінійні диски з відповідно фіксованим кроком і ухилом до вертикалі, спереду рами розташований приєднувальний пристрій, а з протилежного боку рами розташований опорний каток з механізмом регулювання його положення, при цьому кронштейни закріплені на рамі нерухомо без регулювання і забезпечують кут атаки криволінійних дисків 22°...30° і на кронштейнах установлені пристрої для очистки ввігнутої площини криволінійних дисків, а в другому ряду з випуклої площини криволінійних дисків додатково установлено криволінійний диск, який має діаметр 0,6...0,8 діаметра криволінійних дисків і виступає в бік за криволінійний диск, який розташований в першому ряду на половину кроку [Пат. 51783 України, А01В5/14. Ґрунтообробний агрегат / Українець В.В., Кучепенко Г.Ф., Єсьман М.І. - №99105436; Заяв. 05.10.1999; Опубл. 16.12.2002, Бюл. №12, 2002р. (прототип)]. Недоліком цього агрегату є екологічна небезпека ущільнення ґрунту в горизонтальному напрямку між суміжно встановленими в рядах криволінійними дисками, що потребує встановлення пристроїв для очищення ввігнутої площини криволінійних дисків і призводить до руйнування агротехнічне цінних агрегатів ґрунту. Крім цього, несиметричність конструкції викликає зміщення зчіпки в бік і приводить до збільшення динамічних навантажень на підшипники, збільшує енерговитрати, знижує якість обробітку ґрунту, продуктивність агрегату вцілому, особливо на важких і в'язких ґрунтах при високій вологості та наявності забур'янених ділянок. Задачею корисної моделі є удосконалення ґрунтообробного знаряддя, в якому шляхом удосконалення конструктивно-технологічної схеми, основаної на взаємному розташуванні дискових робочих органів і формах взаємодії між ними досягається покращення якості обробітку ґрунту, забезпечується врівноваження знаряддя за рахунок розташування робочих органів відносно лінії тяги. Поставлена задача вирішується завдяки тому, що ґрунтообробне знаряддя, яке містить раму з приєднувальним пристроєм, на ній на кронштейнах в опорах обертання закріплені криволінійні диски, які розосереджено розміщені в п+1 рядів, які розміщені один за одним по ходу знаряддя, при чому відстань між суміжними криволінійними дисками вибрана з умови більше 4 , де - глибина обробки, при цьому криволінійний диск кожного наступного ряду розташовані відносно диска попереднього ряду з зустрічним нахилом і зі зміщенням в поперечному напрямку, яке визначається зі співвідношення: в Q — [2 + (n-i)Jcosoc де с - зміщення в поперечному напрямку; в - відстань між суміжними дисками; п - натуральне число; - кут ухилу дисків до вертикалі; а кількість зустрічно встановлених криволінійних дисків з лівого та правого боку відносно осі симетрії рами рівні в кожному рядку і на пристрої в цілому за виключенням центральної частини, в якій зустрічно встановлені криволінійні диски мають рівну кількість по довжині рами, при цьому кількість криволінійних дисків в першому ряду і в ряду, в якому розташовані крайні ліві і крайні праві диски є парною. Суть корисної моделі пояснюється кресленнями, де: Фіг. 1 - загальний вигляд знаряддя (вид зверху); Фіг.2 - загальний вигляд знаряддя (вид ззаду). Ґрунтообробне знаряддя включає раму 1 з приєднувальним пристроєм 2, прикріплені до рами 1 кронштейни 3 з опорами обертання 4, на яких встановлені криволінійні диски 5. Криволінійні диски 5 фіксовано встановлені під кутом ухилу - до вертикалі і кутом атаки та розташовані в рядах, найменша відстань між дисками в одному рядку Ь, а суміжні різнонаправлені диски 5 по ходу агрегату встановлені зі зміщенням с Ґрунтообробне знаряддя працює таким чином При переміщенні по полю криволінійні диски 5 заглиблюються в грунт, переміщають його і одночасно подрібнюють пожнивні залишки. Глибина обробітку ґрунту визначається кутом атаки а криволінійних дисків і регулюється вертикальним зусиллям на крюку трактора, а при необхідності встановленням баластних вантажів (на Фіг.1, 2 не зображено), виходячи із умови надійного заглиблення дисків у ґрунт, щоб маса знаряддя у 1,2-1,5 рази перевищувала середнє значення вертикальної реакції ґрунту при обробітку. Визначена і фіксована відстань зміщення в поперечному напрямку і зустрічна направленість сферичних дисків, які слідують один за одним по ходу знаряддя, забезпечує якісний обробіток ґрунту без утворення розвальних борізд та звальних гребенів. Визначені відстані встановлення криволінійних дисків в рядах зменшують ущільнення ґрунту в горизонтальному напрямку і руйнування його агротехнічне цінних агрегатів та усувають можливість залишання частини незаробленої і не подрібненої стребельної маси на обробленому фоні. Врівноваженість встановлення криволінійних дисків 5 на рамі 1 забезпечує стійке положення знаряддя в роботі. Запропонована корисна модель забезпечує якісний обробіток ґрунту, істотно зменшуючи при цьому ущільнення ґрунту. 6304 2 Фіг. 1 Фіг. 2 Комп'ютерна верстка Д Шеверун Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. К и ї в - 4 2 , 01601
