Пристрій для розкладання ниткоподібного матеріалу
Номер патенту: 8830
Опубліковано: 30.09.1996
Автори: Косенок Володимир Олексійович, Рубанов Олександр Миколайович, Косенок Мальвіна Макарівна
Формула / Реферат

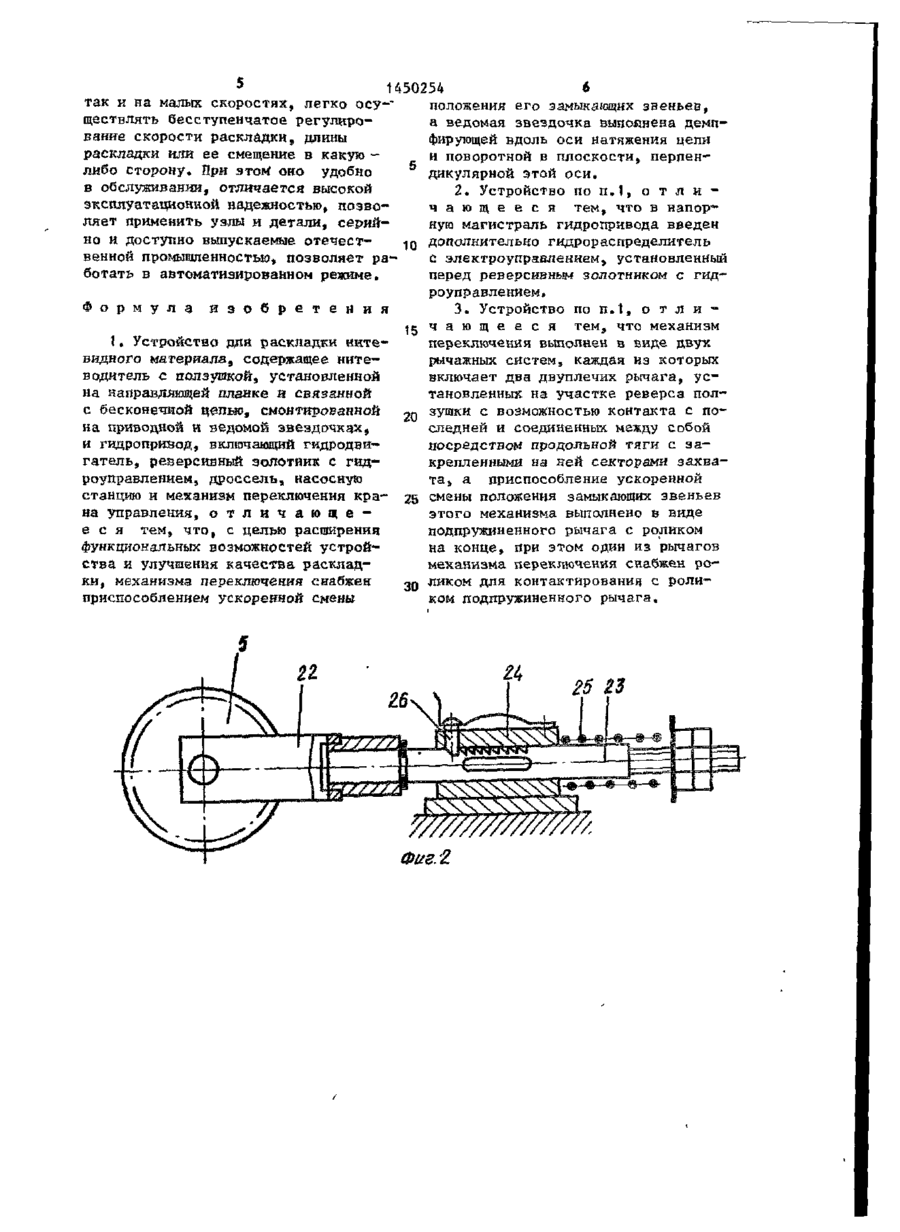

1. Устройство для раскладки нитевидного материала, содержащее нитеводитель с ползушкой, установленной на направляющей планке в связанной с бесконечной цепью, смонтированной на приводной и ведомой звездочках, и гидропривод, включающий гидродвигатель, реверсивный золотник с гидроуправленисм, дроссель, насосную станцию и механизм переключения крана управления, отличающееся тем, что, с целью расширения функциональных возможностей устройства и улучшения качества раскладки, механизма переключения снабжен приспособлением ускоренной смены положения его замыкающих звеньев, а ведомая звездочка выполнена демпфирующей вдоль оси натяжения цепи и поворотной в плоскости, перпендикулярной этой оси.
2. Устройство по п. 1, отличающееся тем, что в напорную магистраль гидропривода введен дополнительно гидрораспределитель с электроуправлением, установленный перед реверсивным золотником с гидроуправлением.

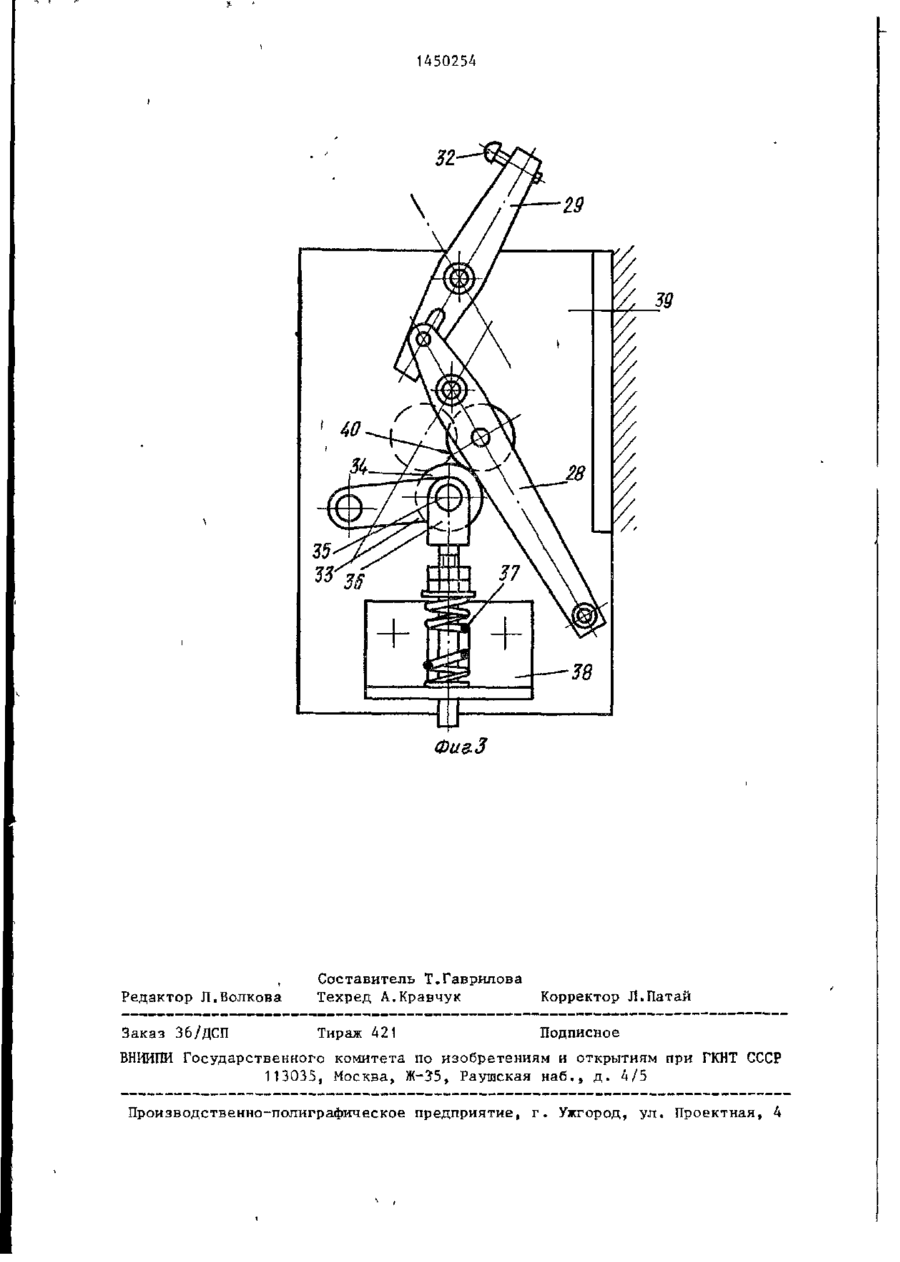

3. Устройство по п. 1, отличающееся тем, что механизм переключения выполнен в виде двух рычажных систем, каждая из которых включает два двуплечих рычага, установленных на участке реверса ползушки с возможностью контакта с последней и соединенных между собой посредством продольной тяги с закрепленными на ней секторами захвата, а приспособление ускоренной смены положения замыкающих звеньев этого механизма выполнено в виде подпружиненного рычага с роликом на конце, при этом один из рычагов механизма переключения снабжен роликом для контактирования с роликом подпружиненного рычага.
Текст

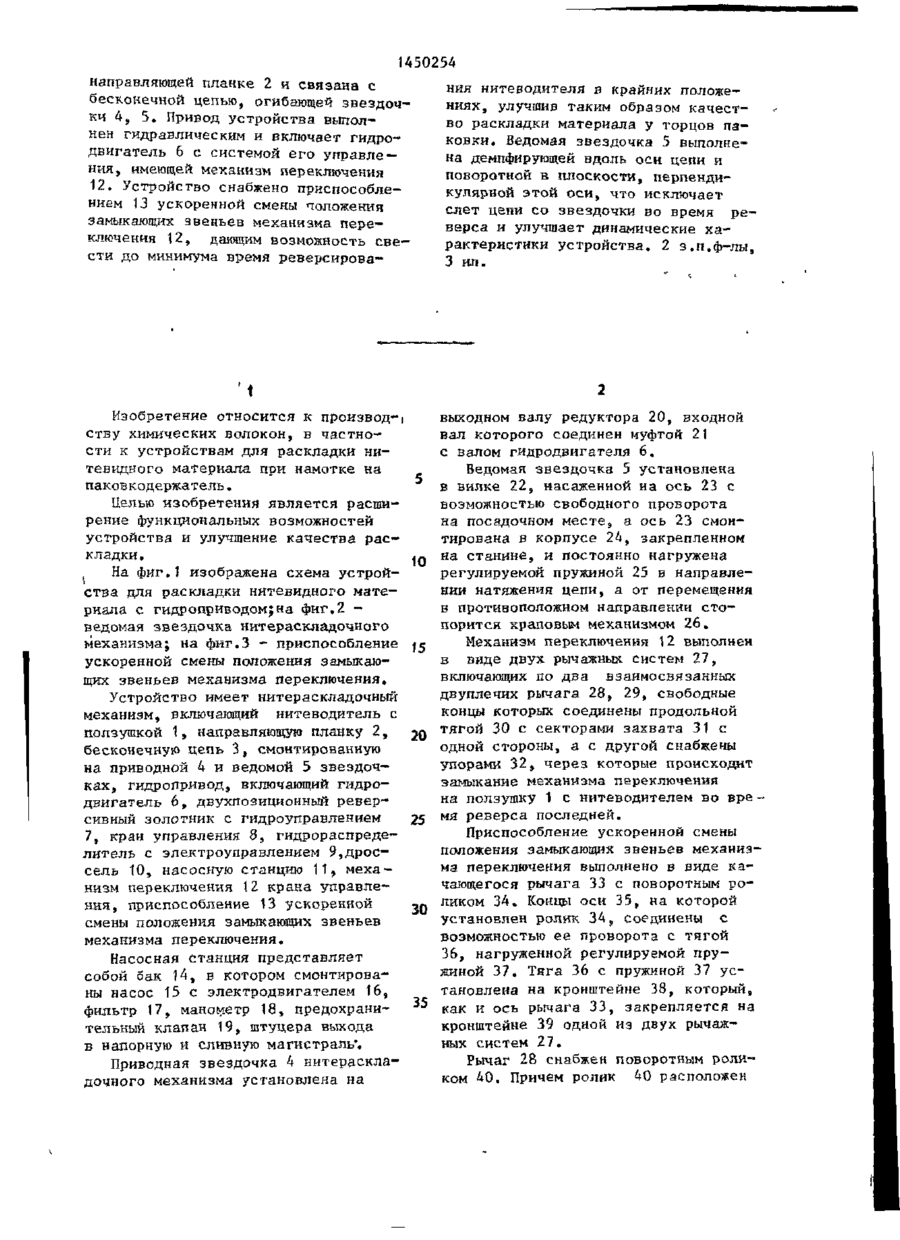

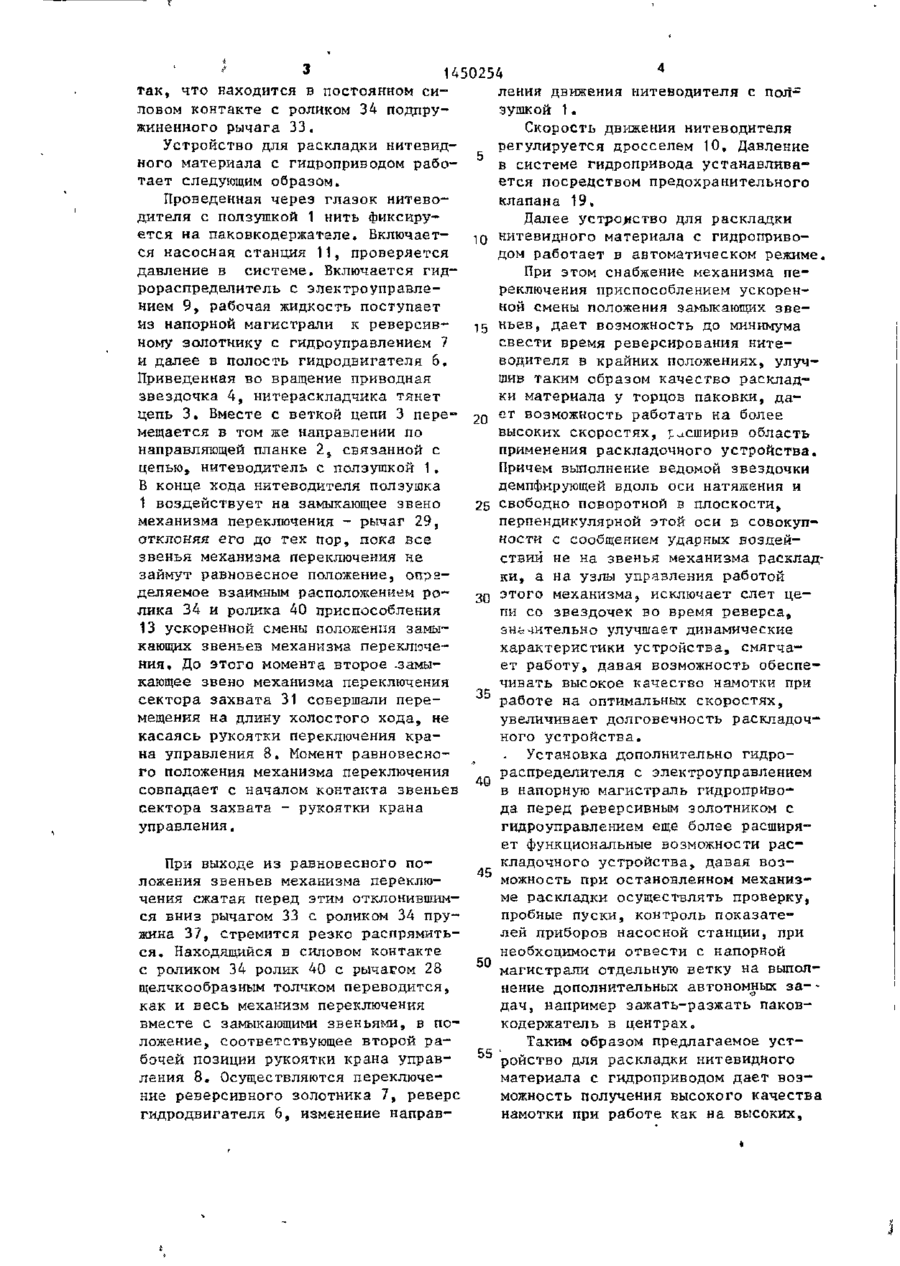

Изобретение относится к производству химических волокон, в частности к устройствам для раскладки нитевидного материала при намотке на паковкодеряатель. Цель изобретения - расширение функциональных возможностей устройства и улучшение качества раскладки. Нить проводится через глазок иитеводителя с ползуткой 1 и фиксируется на пакозкодержателе. Ползушка 1 установлена на і 1-89
ДивитисяДодаткова інформація
Назва патенту англійськоюStarwriterdevice for spreading thread-like material
Автори англійськоюKosenok Volodymyr Oleksiiovych, Rubanov Oleksandr Mykolaiovych, Kosenok Malvina Makarivna
Назва патенту російськоюУстройство для раскладывания нитеобразного материала
Автори російськоюКосенок Владимир Алексеевич, Рубанов Александр Николаевич, Косенок Мальвина Макаровна
МПК / Мітки
МПК: B65H 54/28
Мітки: пристрій, матеріалу, розкладання, ниткоподібного
