Пристрій для намотування ниткоподібного матеріалу

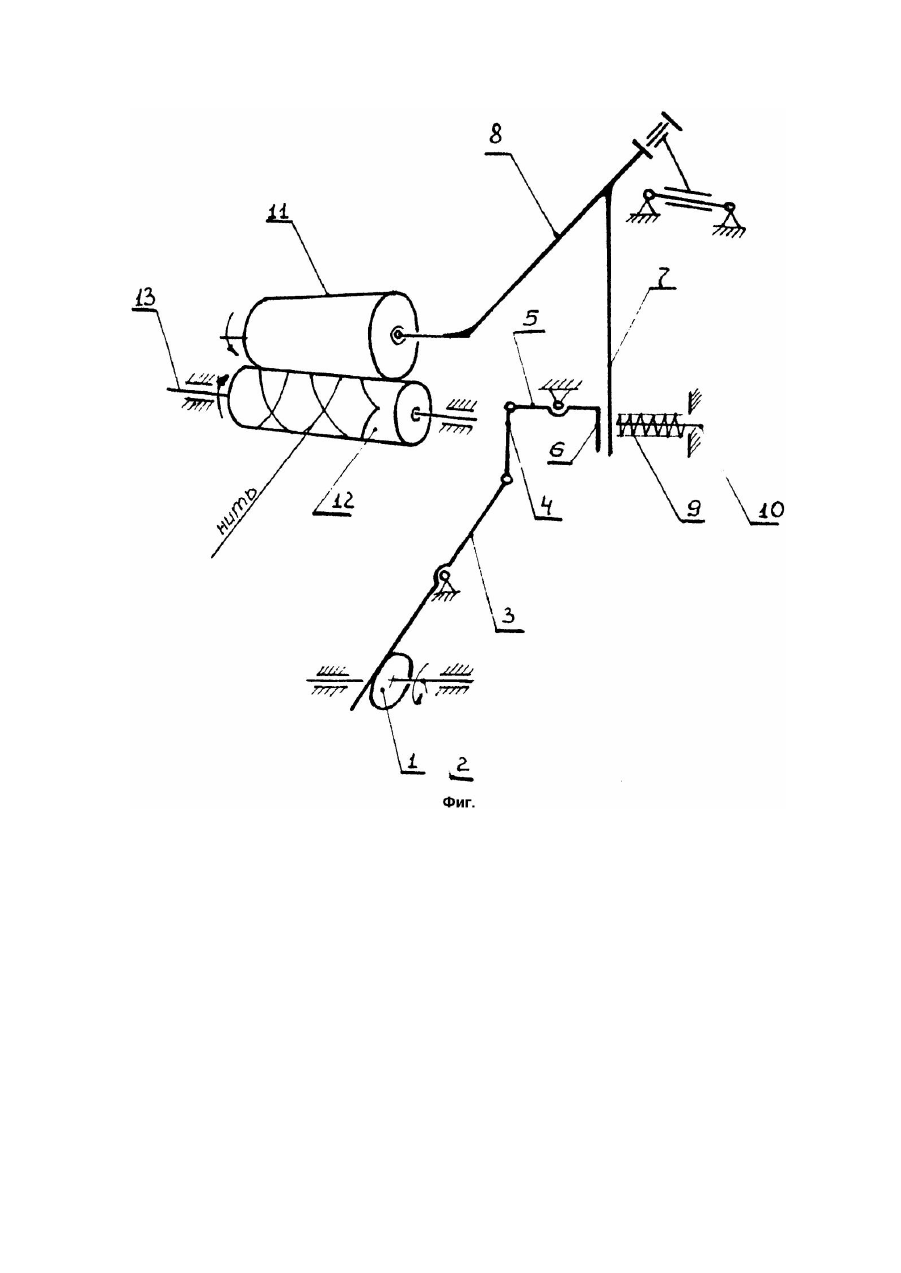

Предлагаемое устройство относится к текстильному машиностроению и может быть использовано на мотальных машинах при перематывании, нитевидных материалов. Наиболее близким предлагаемому устройству по своему техническому решению, принятое за прототип, является устройство для наматывания нитевидного материала (А.с. СССР №1498684, B65H54/38, 1987), содержащее двуплечий рычаг, размещенный между толкателем и штоком и нажимную профилированную тягу для взаимодействия с подпружиненной планкой, при этом кулачок установлен на валу самоостанова. Устройство позволяет за счет увеличения прижима между бобиной и барабанчиком уменьшить коэффициент проскальзывания в фрикционной передаче "мотальный барабан бобина", что приводит к рассеиванию витков наматываемого нитевидного материала и за счет этого предотвращается жгутовая намотка. Недостатком этого устройства является сложность конструкции, снижающая надежность его работы и снижение качества (прочности) наматываемого нитевидного материала за счет увеличения трения в фрикционной паре "мотальный барабан - бобина". В основу настоящего изобретения была положена задача создания такого устройства для намотки нитевидного материала, конструктивное выполнение которого позволило бы ликвидировать жгутовую намотку при высокой надежности работы устройства, не снижая качества наматываемого нитевидного материала и производительности процесса. Поставленная задача достигается тем, что средство для предотвращения жгутовой намотки выполнено в виде отжимного рычага с отростком, установленным с возможностью взаимодействия с пальцем, жестко закрепленным на приклоне, и соединено посредством тяги с двуплечим рычагом. Существенным отличием предлагаемого устройства от прототипа является наличие отжимного рычага взамен профилированной тяги, толкателя и штока, что упрощает конструкцию устройства и за счет снижения числа звеньев в кинематической передаче от двуплечего рычага к приклону с бобинодержателем увеличивает надежность работы устройства. На чертеже (фиг.) представлена кинематическая схема предлагаемого устройства. Устройство для намотки нитевидного материала содержит приводной кулачок 1, установленный на валу самоостанова 2 и контактирующий с ним двуплечий рычаг 3. Двуплечий рычаг 3 посредством тяги 4 шарнирно соединен с отжимным рычагом 5, имеющим отросток 6, который действует на палец 7, жестко закрепленный на приклоне 8. Пружина 9, одетая на шток 10, взаимодействует с пальцем 7. На приклоне 8 крепится посредством бобинодержателя (на чертеже не показан) паковка 11, контактирующая с поверхностью мотального барабана 12, закрепленного на оси 13. Работает предлагаемое устройство следующим образом. Одновременно сообщается вращательное движение валу самоостанова 2 и валу 13 приводного барабана 12. Приводной барабан 12 приводит во вращение бобину 11 фрикционным способом. При вращении вала самоостанова 2 приводной кулачок 1, закрепленный на нем, приводит в движение двуплечий рычаг 3, который через тягу 4 передает качательное движение отжимному рычагу 5. Отжимной рычаг 5 отростком 6 действуе т на палец 7, закрепленный на приклоне 8. При этом приклон 8 поворачивается на малый угол против часовой стрелки вокруг оси, на которой он крепится, тем самым периодически смещая вращающуюся вокруг своей оси паковку 11 вдоль оси 13 приводного мотального барабана 12 и одновременно незначительно, не нарушая контакта паковки 11 с поверхностью приводного мотального барабана 12, приподнимает ее со стороны крепления к приклону (со стороны большого торца бобины). После окончания воздействия отростка 6 отжимного рычага 5 на палец 7 приклона 8, последний возвращается в исходное положение под действием пружины 9. Благодаря такому исполнению устройства происходит наматывание нитевидного материала на паковку с постоянным рассеиванием витков, что предотвращает образование одного из дефектов намотки -жгутовой намотки. Такое конструктивное решение задачи обеспечивает наматывание нитевидного материала без жгутовой намотки, высокую надежность работы устройства и не снижает качество наматываемого нитевидного материала. Предлагаемое устройство может быть применено в различных отраслях текстильной промышленности для формирования паковок одиночной нити крестовой намотки.
