Зварювальний трансформатор

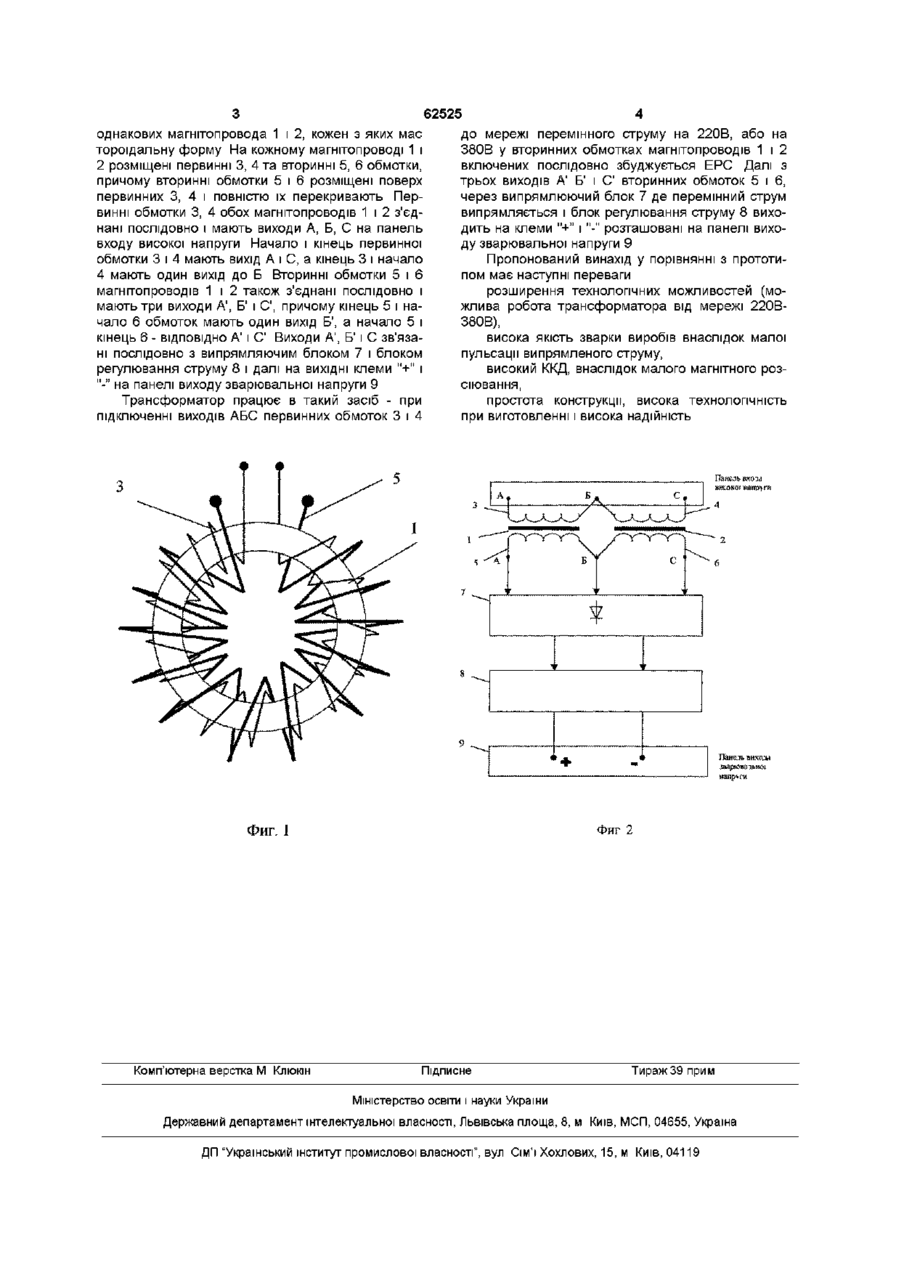

Зварювальний трансформатор, який містить магнітопровід, на якому розташована первинна і вторинна обмотки, який відрізняється тим, що трансформатор має ще другий магнітопровід з первинною і вторинною обмотками, і обидва магні топроводи виконано тороїдальними, а їх обмотки з'єднані послідовно, крім того вторинні обмотки обох магнітопроводів намотані поверх первинних та повністю їх перекривають, всі обмотки мають по три виходи, зокрема початок первинних обмоток першого магнітопроводу, кінець первинних обмоток другого і місце з'єднання первинних обмоток кінця першого і початку другого магнітопроводів, вторинні обмотки мають аналогічне з'єднання, при цьому первинні обмотки мають виходи на панель високої напруги, а виходи вторинних обмоток з'єднані з виправляючим блоком і блоком регулювання струму Винахід відноситься до електротехніки, зокрема до джерел живлення для дугового електрозварювання Відомий трансформатор містить двостержневий магнітопровід на одному стержні якого розташована первинна обмотка і частина вторинної, а на іншому - друга частина вторинної обмотки (а с №1460745, публ 23 02 89, бюл №7) Це рішення по технічної сутності с найбільш близьким пропонованому і обрано нами як прототип Недоліком цієї конструкції є неможливість її живлення від трифазної мережі, а також неможливість одержання якісної зварки виробів через велику пульсацію струму Крім того відома конструкція має низький ККД, внаслідок великого магнітного розсіювання В основу винаходу поставлена мета створення універсального зварювального трансформатора, який може живитись від однофазної, двохфазної і трифазної мережі і при цьому забезпечити випрямленим струмом високу якість зварки і високий ККД Поставлена мета вирішується тим, що в зварювальному трансформаторі, який містить магнітопровід на якому розташована первинна і вторинна обмотки, згідно винаходу, має ще другий магнітопровід з первинною та вторинною обмотками і обидва магнітопроводи виконані тороїдальними, а їх обмотки з'єднані послідовно, крім того, вторинні обмотки обох магнітопроводів намотані поверх первинних повністю їх перекривають і всі обмотки мають по три виходи, зокрема, начало первинних обмоток першого магнітопроводу, кінець первинних обмоток другого магнітопроводу і місце з'єднання первинних обмоток кінця першого і початку другого магнітопроводу, вторинні обмотки мають аналогічне з'єднання Первинні обмотки мають виходи на панель високої напруги, а виходи вторинних обмоток з'єднані з випрямляючим блоком і блоком регулювання струму Розміщення у зварювальному трансформаторі двох тороїдальних магнітопроводів з обмотками з'єднаними послідовно і які мають повне перекриття первинної обмотки вторинною, дозволяє отримати невелике магнітне розсіювання, що дає високий ККД Повне перекриття первинної обмотки вторинною забезпечує максимальний електричний зв'язок поміж обмотками Використання всіх істотний ознак, включаючи ВІДМІННІ дозволяє розширити технологічні можливості зварювального трансформатору, забезпечити його роботу від однофазної, двофазної та трьохфазної мережі з забезпеченням одночасно високої якості зварювальної дуги На фіг 1 показане розміщення обмоток трансформатора на одному з двох магнітопроводів На фіг 2 показана принципова електрична схема трансформатора Зварювальний трансформатор містить два ю ю (О 62525 однакових магнітопровода 1 і 2, кожен з яких мас тороїдальну форму На кожному магнітопроводі 1 і 2 розміщені первинні 3, 4 та вторинні 5, 6 обмотки, причому вторинні обмотки 5 і 6 розміщені поверх первинних 3, 4 і повністю їх перекривають Первинні обмотки 3, 4 обох магнітопроводів 1 і 2 з'єднані послідовно і мають виходи А, Б, С на панель входу високої напруги Начало і кінець первинної обмотки 3 і 4 мають вихід А і С, а кінець 3 і начало 4 мають один вихід до Б Вторинні обмотки 5 і 6 магнітопроводів 1 і 2 також з'єднані послідовно і мають три виходи А', Б' і С, причому кінець 5 і начало 6 обмоток мають один вихід Б', а начало 5 і кінець 6 - ВІДПОВІДНО А' і С Виходи А', Б' і С зв'язані послідовно з випрямляючим блоком 7 і блоком регулювання струму 8 і далі на ВИХІДНІ клеми "+" і "-" на панелі виходу зварювальної напруги 9 Трансформатор працює в такий засіб - при підключенні виходів АБС первинних обмоток 3 і 4 до мережі перемінного струму на 220В, або на 380В у вторинних обмотках магнітопроводів 1 і 2 включених послідовно збуджується ЕРС Далі з трьох виходів А' Б' і С вторинних обмоток 5 і 6, через випрямлюючий блок 7 де перемінний струм випрямляється і блок регулювання струму 8 виходить на клеми "+" і "-" розташовані на панелі виходу зварювальної напруги 9 Пропонований винахід у порівнянні з прототипом має наступні переваги розширення технологічних можливостей (можлива робота трансформатора від мережі 220В380В), висока якість зварки виробів внаслідок малої пульсації випрямленого струму, високий ККД, внаслідок малого магнітного розсіювання, простота конструкції, висока технологічність при виготовленні і висока надійність іьної Фиг. 1 Комп'ютерна верстка М Клюкш Фиг 2 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
