Пристрій для фіксації черепа

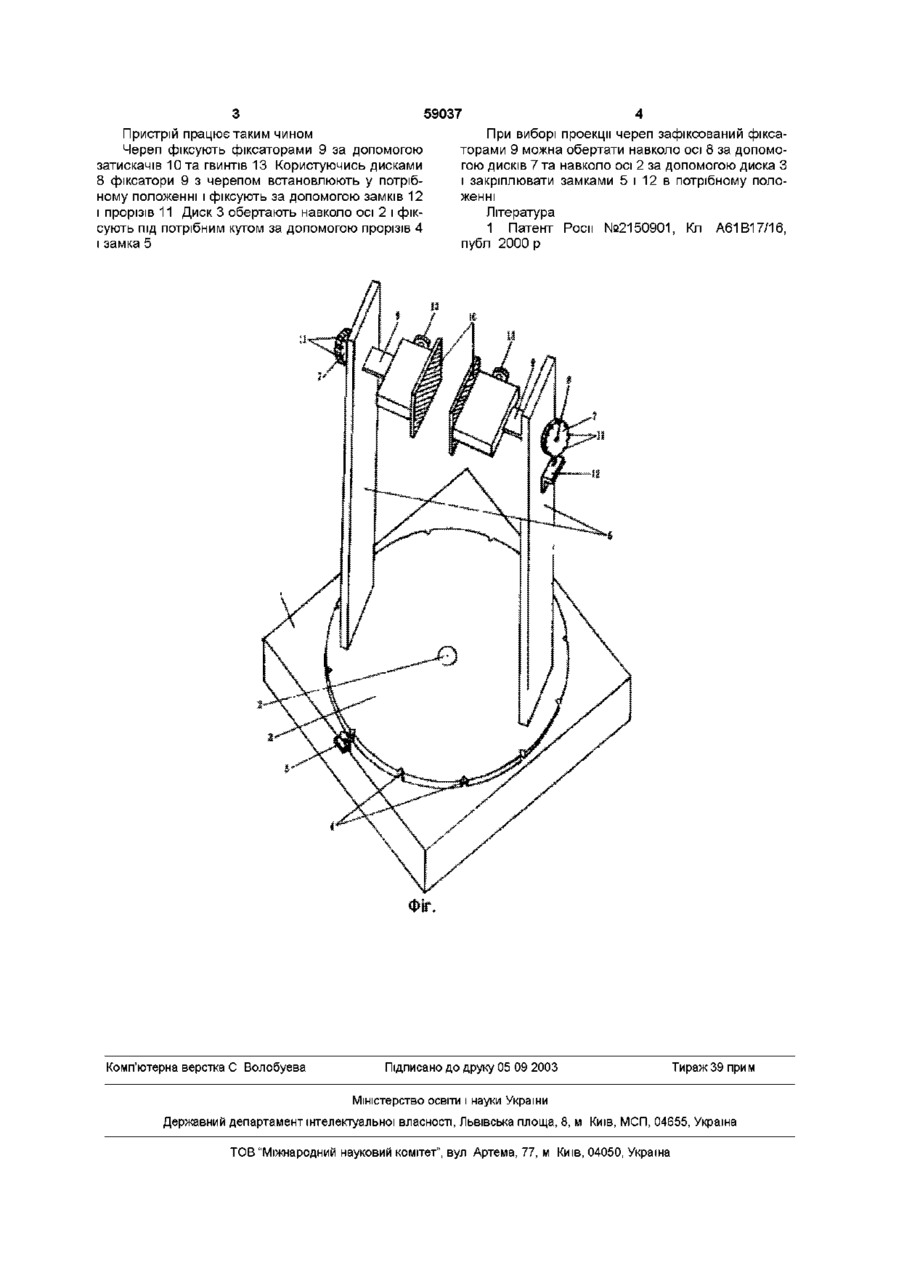

1 Пристрій для фіксації черепа, який містить два фіксатори з затискачами, який відрізняється тим, що затискачі прикріплені до фіксаторів з можливістю регулювання відстані між ними, фіксатори прикріплені до штативів дисками з можливістю їх обертання навколо осі та фіксування у певному положенні, штативи встановлені на диск, який, в свою чергу, встановлений на вісь підставки з можливістю його обертання навколо осі та фіксування у певному положенні 2 Пристрій за п 1 , який відрізняється тим, що диски на штативах та диск на підставці по периметру мають прорізи 3 Пристрій за п 1, який відрізняється тим, що на підставці та штативах розміщені замки для зчеплення з прорізами дисків при їх фіксуванні Винахід стосується медицини, зокрема нормальної анатомії та комп'ютерної томографи, і може бути використаний для гомографічного дослідження анатомічних об'єктів, зокрема черепа Відомий та вибраний прототипом пристрій для фіксації черепа, який складається з двох перехрещених по осі тримачів з гвинтом і фіксаторів з двома затискачами Цей пристрій може бути використаний в нейрохірурги та травматології для забезпечення фіксації кісткових елементів черепа після трепанації і при заміщенні дефекту, проте не може бути використаний для фіксації черепа з метою його томографічного дослідження, оскільки не може забезпечити тривалу надійну фіксацію об'єкта дослідження в необхідному положенні, та точну реєстрацію зміни його положення В основу винаходу поставлено завдання, шляхом зміни конструкції пристрою забезпечити можливість фіксації черепа для томографічного дослідження Поставлене завдання досягається тим, що у пристрої для фіксації черепа, який містить два фіксатори з затискачами, згідно з винаходом, затискачі прикріплені до фіксаторів з можливістю регулювання відстані між ними, фіксатори прикріплені до штативів дисками з можливістю їх обертання навколо осі та фіксування у певному положенні, штативи встановлені на диск, який, в свою чергу, встановлений на вісь підставки з можливістю його обертання навколо осі та фіксування у певному положенні Поставлене завдання досягається ще й тим, що диски на штативах та диск на підставці по периметру мають прорізи, а на підставці та штативах розміщені замки для зчеплення з прорізами дисків при їх фіксуванні Завдяки наявності у запропонованому пристрої дисків з прорізами та замків, забезпечується можливість обертання штативів та фіксаторів навколо осі та фіксування їх у певному положенні, а також забезпечення можливості регулювання відстані між затискачами та штативів, дослідник має можливість при проведенні томографічного дослідження здійснювати фіксацію черепа в різних проекціях, що є особливо важливим при вивченні складних кісткових структур На рисунку зображений пристрій для фіксації черепа Пристрій для фіксації черепа містить підставку 1, на осі 2 якої посаджений диск 3 з можливістю його обертання навколо осі 2 Диск 3 по периметру має прорізи 4, якими зчіплюється з замком 5 прикріпленим до підставки 1 для можливості його фіксування у необхідному положенні На диску З встановлені штативи 6, на яких за допомогою дисків 7 прикріплені з можливістю обертання їх навколо осі 8 фіксатори 9 з затискачами 10 Диски 8 по периметру мають прорізи 11, якими зчіплюються з замками 12, прикріпленими до штативів 6 для можливості фіксування їх у певному положенні Затискачі 10 прикріплені до фіксаторів 9 гвинтами 13 з можливістю регулювання відстані між ними 1 CO о Ю 59037 Пристрій працює таким чином Череп фіксують фіксаторами 9 за допомогою затискачів 10 та гвинтів 13 Користуючись дисками 8 фіксатори 9 з черепом встановлюють у потрібному положенні і фіксують за допомогою замків 12 і прорізів 11 Диск 3 обертають навколо осі 2 і фіксують під потрібним кутом за допомогою прорізів 4 і замка 5 Комп'ютерна верстка С Волобуева При виборі проекції череп зафіксований фіксаторами 9 можна обертати навколо осі 8 за допомогою дисків 7 та навколо осі 2 за допомогою диска З і закріплювати замками 5 і 12 в потрібному положенні Література 1 Патент Роси №2150901, Кл публ 2000 р Підписано до друку 05 09 2003 А61В17/16, Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
