Бункер для сипучих матеріалів

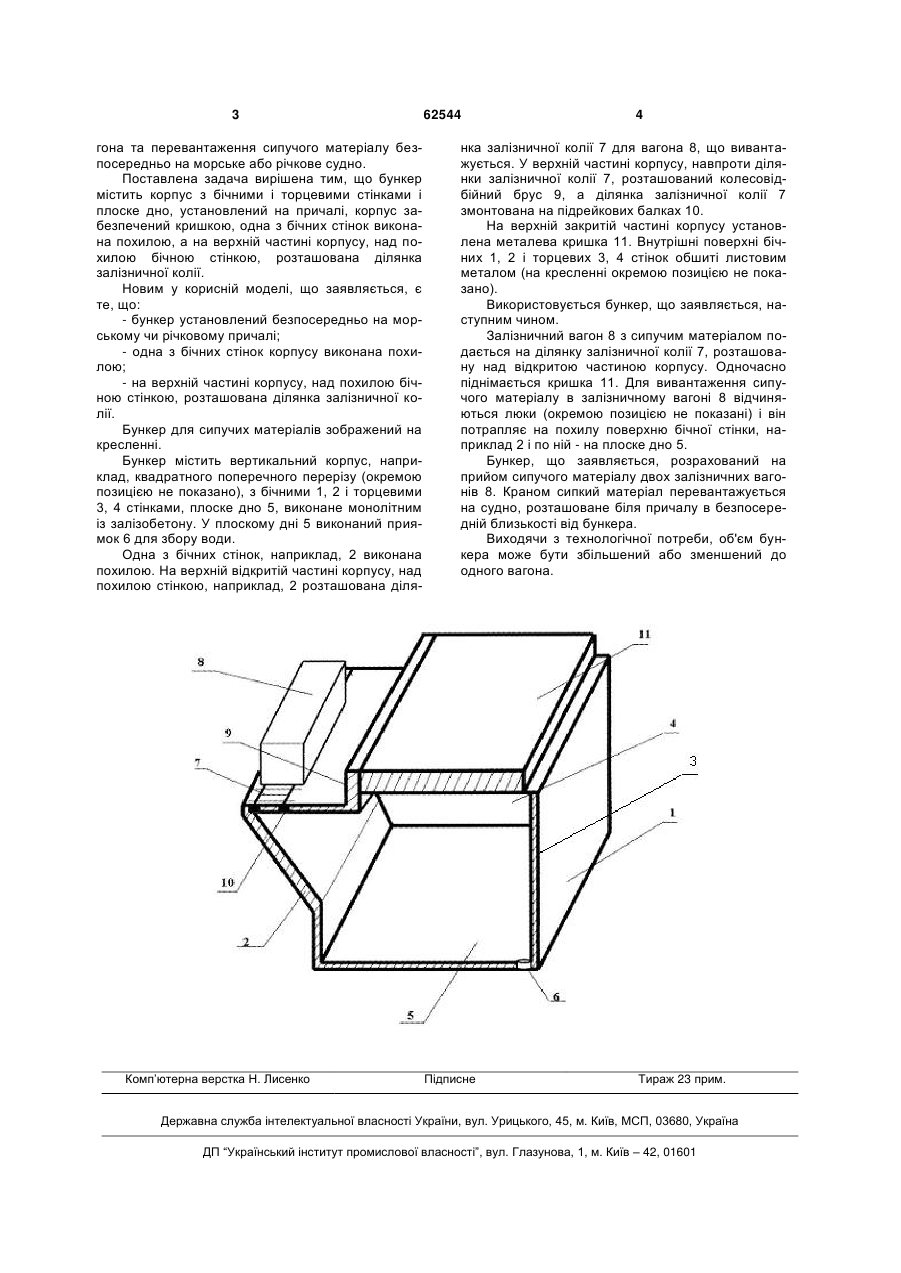

Бункер для сипучих матеріалів, що містить корпус з бічними і торцевими стінками і плоске дно, який відрізняється тим, що він установлений на причалі, корпус забезпечений кришкою, одна з бічних стінок виконана похилою, а на верхній частині корпусу, над похилою бічною стінкою, розташована ділянка залізничної колії. (19) (21) u201107694 (22) 20.06.2011 (24) 25.08.2011 (46) 25.08.2011, Бюл.№ 16, 2011 р. (72) ЧУПРОВ ВАЛЕРІЙ ЄВГЕНОВИЧ (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "ДЕКС" 3 гона та перевантаження сипучого матеріалу безпосередньо на морське або річкове судно. Поставлена задача вирішена тим, що бункер містить корпус з бічними і торцевими стінками і плоске дно, установлений на причалі, корпус забезпечений кришкою, одна з бічних стінок виконана похилою, а на верхній частині корпусу, над похилою бічною стінкою, розташована ділянка залізничної колії. Новим у корисній моделі, що заявляється, є те, що: - бункер установлений безпосередньо на морському чи річковому причалі; - одна з бічних стінок корпусу виконана похилою; - на верхній частині корпусу, над похилою бічною стінкою, розташована ділянка залізничної колії. Бункер для сипучих матеріалів зображений на кресленні. Бункер містить вертикальний корпус, наприклад, квадратного поперечного перерізу (окремою позицією не показано), з бічними 1, 2 і торцевими 3, 4 стінками, плоске дно 5, виконане монолітним із залізобетону. У плоскому дні 5 виконаний приямок 6 для збору води. Одна з бічних стінок, наприклад, 2 виконана похилою. На верхній відкритій частині корпусу, над похилою стінкою, наприклад, 2 розташована діля Комп’ютерна верстка Н. Лисенко 62544 4 нка залізничної колії 7 для вагона 8, що вивантажується. У верхній частині корпусу, навпроти ділянки залізничної колії 7, розташований колесовідбійний брус 9, а ділянка залізничної колії 7 змонтована на підрейкових балках 10. На верхній закритій частині корпусу установлена металева кришка 11. Внутрішні поверхні бічних 1, 2 і торцевих 3, 4 стінок обшиті листовим металом (на кресленні окремою позицією не показано). Використовується бункер, що заявляється, наступним чином. Залізничний вагон 8 з сипучим матеріалом подається на ділянку залізничної колії 7, розташовану над відкритою частиною корпусу. Одночасно піднімається кришка 11. Для вивантаження сипучого матеріалу в залізничному вагоні 8 відчиняються люки (окремою позицією не показані) і він потрапляє на похилу поверхню бічної стінки, наприклад 2 і по ній - на плоске дно 5. Бункер, що заявляється, розрахований на прийом сипучого матеріалу двох залізничних вагонів 8. Краном сипкий матеріал перевантажується на судно, розташоване біля причалу в безпосередній близькості від бункера. Виходячи з технологічної потреби, об'єм бункера може бути збільшений або зменшений до одного вагона. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
