Бункер для зберігання зерна
Формула / Реферат
Бункер для зберігання зерна, що містить раму, циліндричний корпус з дахом, конусне днище, пристрої для завантаження, розвантаження та аерації, який відрізняється тим, що на зовнішні стінки циліндричного корпусу з дахом та конусного днища нанесене високотемпературне ізолююче покриття на основі нанопористого аерогелю - пірогелю.
Текст

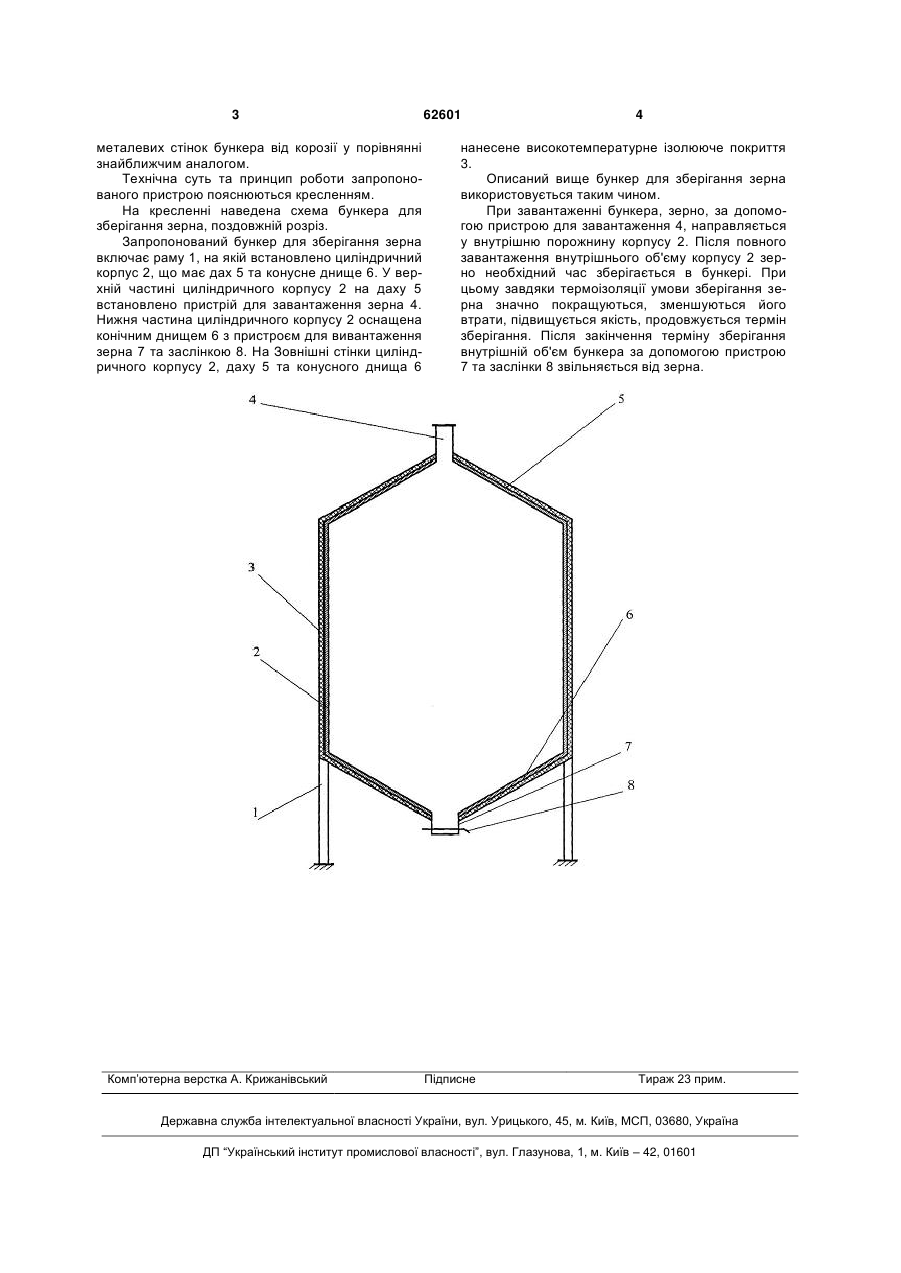

Бункер для зберігання зерна, що містить раму, циліндричний корпус з дахом, конусне днище, пристрої для завантаження, розвантаження та аерації, який відрізняється тим, що на зовнішні стінки циліндричного корпусу з дахом та конусного днища нанесене високотемпературне ізолююче покриття на основі нанопористого аерогелю - пірогелю. (19) (21) u201014995 (22) 13.12.2010 (24) 12.09.2011 (46) 12.09.2011, Бюл.№ 17, 2011 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 металевих стінок бункера від корозії у порівнянні знайближчим аналогом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На кресленні наведена схема бункера для зберігання зерна, поздовжній розріз. Запропонований бункер для зберігання зерна включає раму 1, на якій встановлено циліндричний корпус 2, що має дах 5 та конусне днище 6. У верхній частині циліндричного корпусу 2 на даху 5 встановлено пристрій для завантаження зерна 4. Нижня частина циліндричного корпусу 2 оснащена конічним днищем 6 з пристроєм для вивантаження зерна 7 та заслінкою 8. На Зовнішні стінки циліндричного корпусу 2, даху 5 та конусного днища 6 Комп’ютерна верстка А. Крижанівський 62601 4 нанесене високотемпературне ізолююче покриття 3. Описаний вище бункер для зберігання зерна використовується таким чином. При завантаженні бункера, зерно, за допомогою пристрою для завантаження 4, направляється у внутрішню порожнину корпусу 2. Після повного завантаження внутрішнього об'єму корпусу 2 зерно необхідний час зберігається в бункері. При цьому завдяки термоізоляції умови зберігання зерна значно покращуються, зменшуються його втрати, підвищується якість, продовжується термін зберігання. Після закінчення терміну зберігання внутрішній об'єм бункера за допомогою пристрою 7 та заслінки 8 звільняється від зерна. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGrain bin
Автори англійськоюMaliuta Serhii Ivanovych
Назва патенту російськоюБункер для хранения зерна
Автори російськоюМалюта Сергей Иванович
МПК / Мітки
МПК: A01F 25/14
Мітки: зберігання, зерна, бункер
