Вентильований бункер

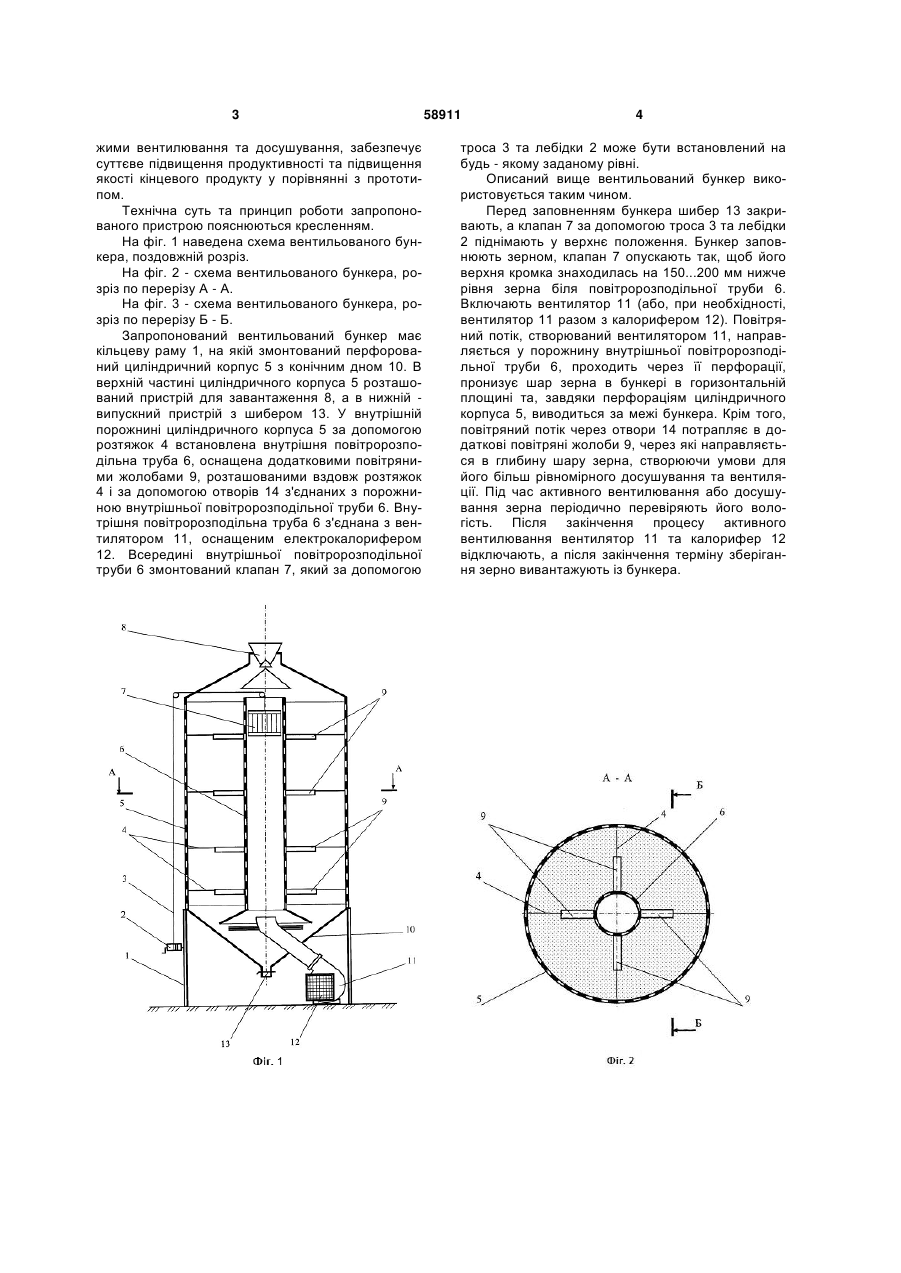

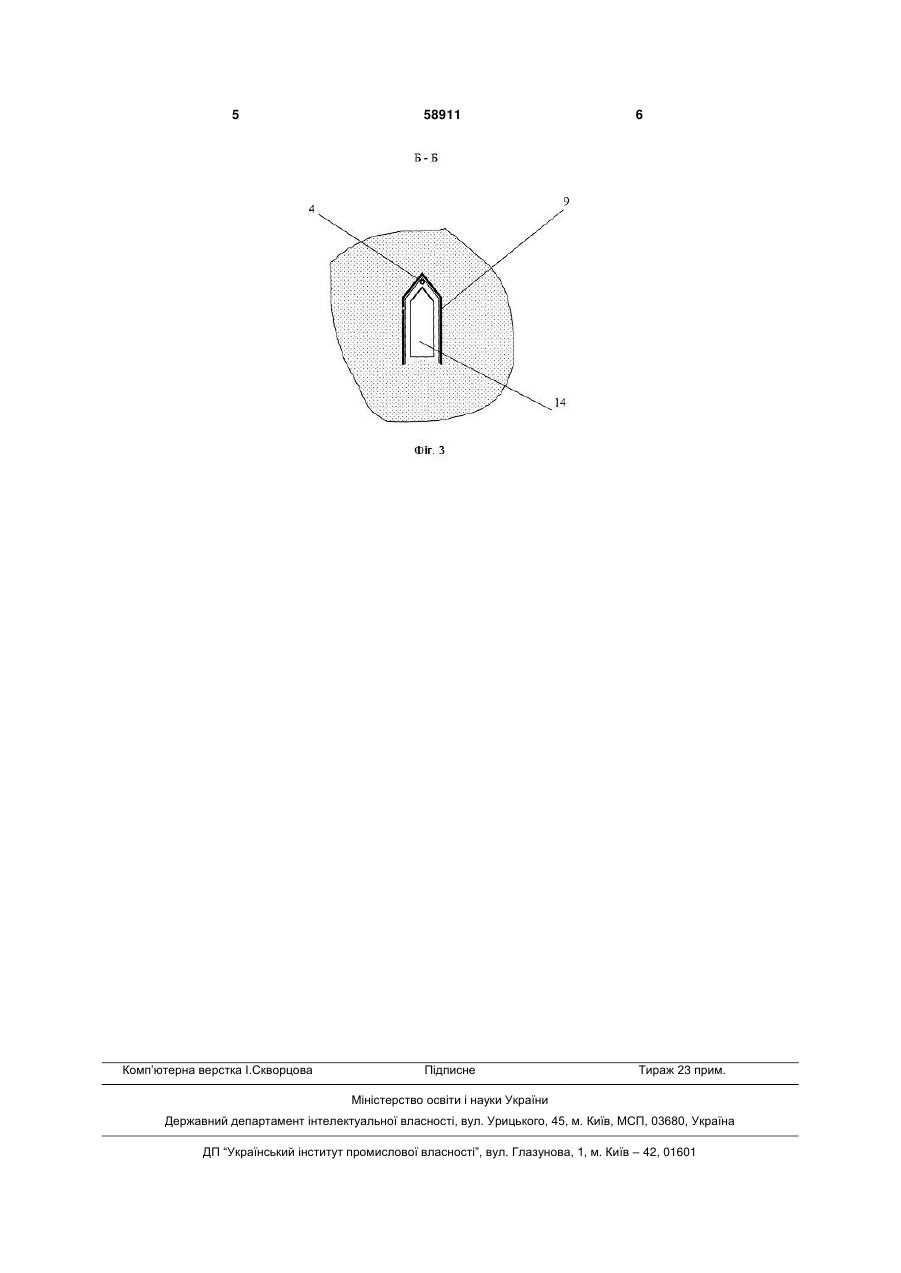

Вентильований бункер, що включає кільцеву раму, перфорований корпус з конічним дном, внутрішню повітророзподільну трубу, пристрої для завантаження та розвантаження та електрокалорифер з вентилятором, який відрізняється тим, що внутрішня повітророзподільна труба оснащена додатковими повітряними жолобами. (19) (21) u201012476 (22) 22.10.2010 (24) 26.04.2011 (46) 26.04.2011, Бюл.№ 8, 2011 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 жими вентилювання та досушування, забезпечує суттєве підвищення продуктивності та підвищення якості кінцевого продукту у порівнянні з прототипом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На фіг. 1 наведена схема вентильованого бункера, поздовжній розріз. На фіг. 2 - схема вентильованого бункера, розріз по перерізу А - А. На фіг. 3 - схема вентильованого бункера, розріз по перерізу Б - Б. Запропонований вентильований бункер має кільцеву раму 1, на якій змонтований перфорований циліндричний корпус 5 з конічним дном 10. В верхній частині циліндричного корпуса 5 розташований пристрій для завантаження 8, а в нижній випускний пристрій з шибером 13. У внутрішній порожнині циліндричного корпуса 5 за допомогою розтяжок 4 встановлена внутрішня повітророзподільна труба 6, оснащена додатковими повітряними жолобами 9, розташованими вздовж розтяжок 4 і за допомогою отворів 14 з'єднаних з порожниною внутрішньої повітророзподільної труби 6. Внутрішня повітророзподільна труба 6 з'єднана з вентилятором 11, оснащеним електрокалорифером 12. Всередині внутрішньої повітророзподільної труби 6 змонтований клапан 7, який за допомогою 58911 4 троса 3 та лебідки 2 може бути встановлений на будь - якому заданому рівні. Описаний вище вентильований бункер використовується таким чином. Перед заповненням бункера шибер 13 закривають, а клапан 7 за допомогою троса 3 та лебідки 2 піднімають у верхнє положення. Бункер заповнюють зерном, клапан 7 опускають так, щоб його верхня кромка знаходилась на 150...200 мм нижче рівня зерна біля повітророзподільної труби 6. Включають вентилятор 11 (або, при необхідності, вентилятор 11 разом з калорифером 12). Повітряний потік, створюваний вентилятором 11, направляється у порожнину внутрішньої повітророзподільної труби 6, проходить через її перфорації, пронизує шар зерна в бункері в горизонтальній площині та, завдяки перфораціям циліндричного корпуса 5, виводиться за межі бункера. Крім того, повітряний потік через отвори 14 потрапляє в додаткові повітряні жолоби 9, через які направляється в глибину шару зерна, створюючи умови для його більш рівномірного досушування та вентиляції. Під час активного вентилювання або досушування зерна періодично перевіряють його вологість. Після закінчення процесу активного вентилювання вентилятор 11 та калорифер 12 відключають, а після закінчення терміну зберігання зерно вивантажують із бункера. 5 Комп’ютерна верстка І.Скворцова 58911 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
