Магнітно-імпульсна установка

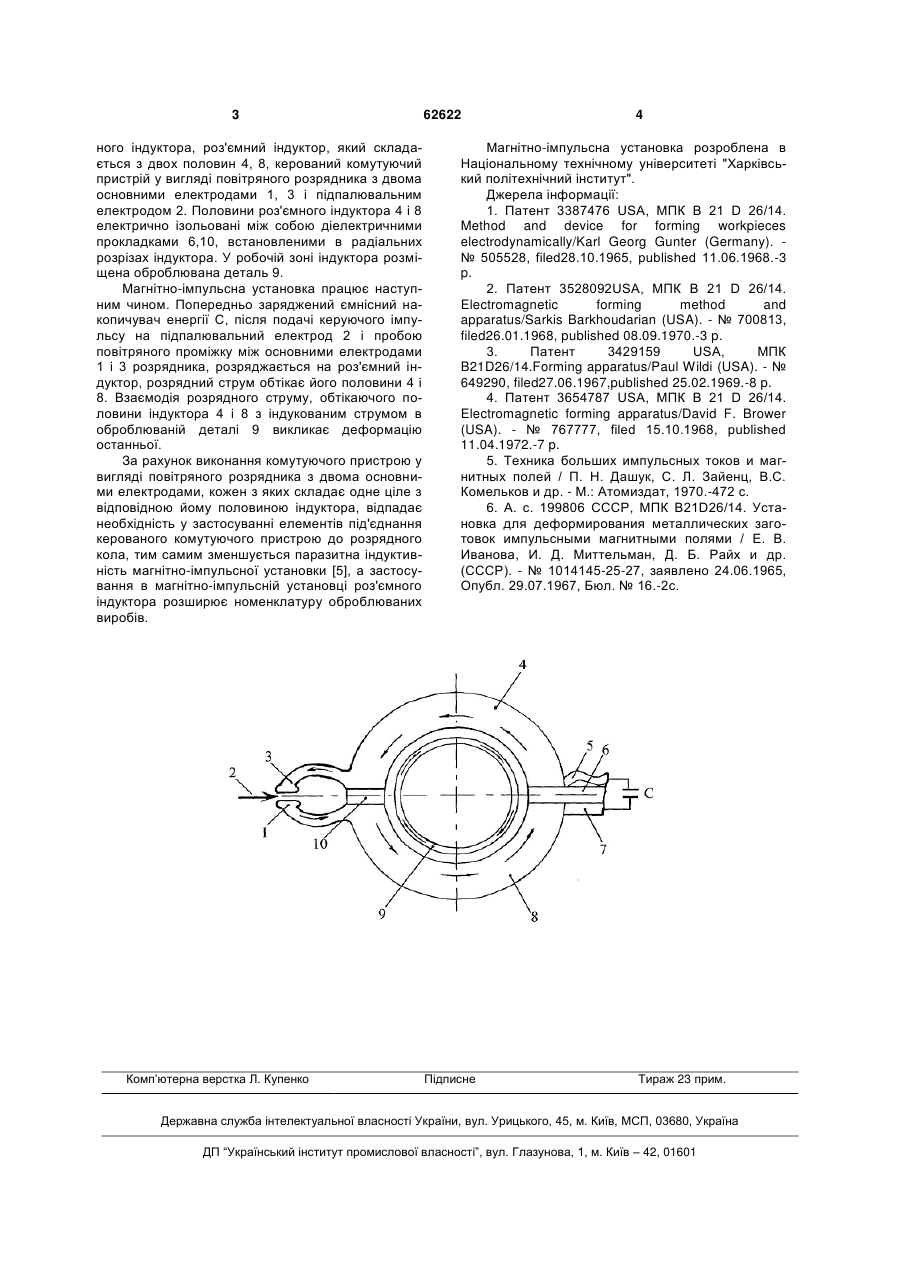

Магнітно-імпульсна установка, що містить ємнісний накопичувач енергії, ошиновку, керований комутуючий пристрій та індуктор, яка відрізняється тим, що індуктор розділений на дві елек 3 ного індуктора, роз'ємний індуктор, який складається з двох половин 4, 8, керований комутуючий пристрій у вигляді повітряного розрядника з двома основними електродами 1, 3 і підпалювальним електродом 2. Половини роз'ємного індуктора 4 і 8 електрично ізольовані між собою діелектричними прокладками 6,10, встановленими в радіальних розрізах індуктора. У робочій зоні індуктора розміщена оброблювана деталь 9. Магнітно-імпульсна установка працює наступним чином. Попередньо заряджений ємнісний накопичувач енергії С, після подачі керуючого імпульсу на підпалювальний електрод 2 і пробою повітряного проміжку між основними електродами 1 і 3 розрядника, розряджається на роз'ємний індуктор, розрядний струм обтікає його половини 4 і 8. Взаємодія розрядного струму, обтікаючого половини індуктора 4 і 8 з індукованим струмом в оброблюваній деталі 9 викликає деформацію останньої. За рахунок виконання комутуючого пристрою у вигляді повітряного розрядника з двома основними електродами, кожен з яких складає одне ціле з відповідною йому половиною індуктора, відпадає необхідність у застосуванні елементів під'єднання керованого комутуючого пристрою до розрядного кола, тим самим зменшується паразитна індуктивність магнітно-імпульсної установки [5], а застосування в магнітно-імпульсній установці роз'ємного індуктора розширює номенклатуру оброблюваних виробів. Комп’ютерна верстка Л. Купенко 62622 4 Магнітно-імпульсна установка розроблена в Національному технічному університеті "Харківський політехнічний інститут". Джерела інформації: 1. Патент 3387476 USA, МПК B 21 D 26/14. Method and device for forming workpieces electrodynamically/Karl Georg Gunter (Germany). № 505528, filed28.10.1965, published 11.06.1968.-3 p. 2. Патент 3528092USA, МПК B 21 D 26/14. Electromagnetic forming method and apparatus/Sarkis Barkhoudarian (USA). - № 700813, filed26.01.1968, published 08.09.1970.-3 p. 3. Патент 3429159 USA, МПК B21D26/14.Forming apparatus/Paul Wildi (USA). - № 649290, filed27.06.1967,published 25.02.1969.-8 p. 4. Патент 3654787 USA, МПК B 21 D 26/14. Electromagnetic forming apparatus/David F. Brower (USA). - № 767777, filed 15.10.1968, published 11.04.1972.-7 p. 5. Техника больших импульсных токов и магнитных полей / П. Н. Дашук, С. Л. Зайенц, B.C. Комельков и др. - М.: Атомиздат, 1970.-472 с. 6. A. c. 199806 СССР, МПК B21D26/14. Установка для деформирования металлических заготовок импульсными магнитными полями / Е. В. Иванова, И. Д. Миттельман, Д. Б. Райх и др. (СССР). - № 1014145-25-27, заявлено 24.06.1965, Опубл. 29.07.1967, Бюл. № 16.-2с. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
