Композиція для виготовлення легковагих вогнетривких виробів

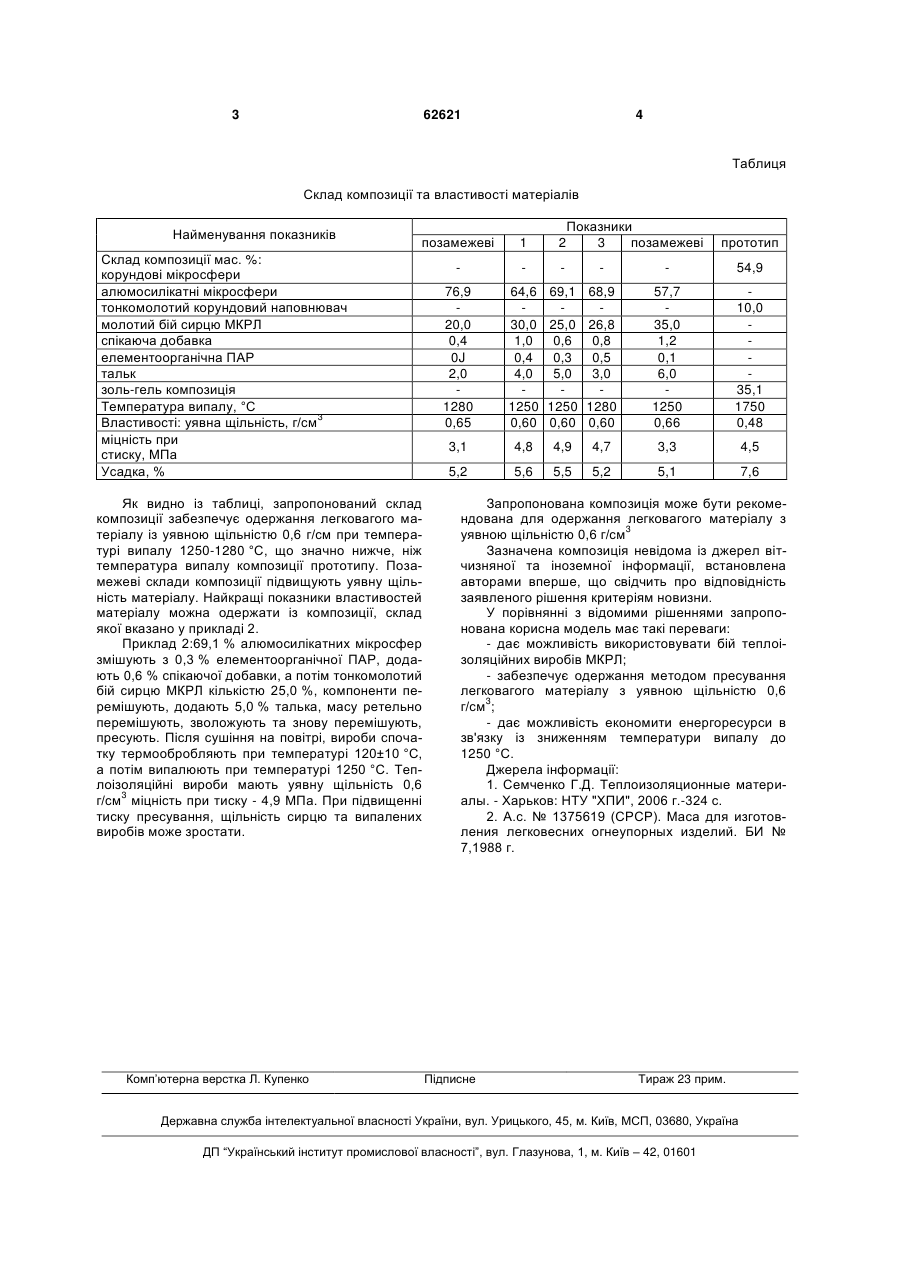

Композиція для виготовлення легковагих вогнетривких виробів, яка містить Аl2О3-вмісні мікросфери і тонкомолотий наповнювач, яка відрізняється тим, що як Аl2О3-вмісні мікросфери викорис 3 62621 4 Таблиця Склад композиції та властивості матеріалів Найменування показників позамежеві Склад композиції мас. %: корундові мікросфери алюмосилікатні мікросфери тонкомолотий корундовий наповнювач молотий бій сирцю МКРЛ спікаюча добавка елементоорганічна ПАР тальк золь-гель композиція Температура випалу, °C 3 Властивості: уявна щільність, г/см міцність при стиску, МПа Усадка, % Як видно із таблиці, запропонований склад композиції забезпечує одержання легковагого матеріалу із уявною щільністю 0,6 г/см при температурі випалу 1250-1280 °C, що значно нижче, ніж температура випалу композиції прототипу. Позамежеві склади композиції підвищують уявну щільність матеріалу. Найкращі показники властивостей матеріалу можна одержати із композиції, склад якої вказано у прикладі 2. Приклад 2:69,1 % алюмосилікатних мікросфер змішують з 0,3 % елементоорганічної ПАР, додають 0,6 % спікаючої добавки, а потім тонкомолотий бій сирцю МКРЛ кількістю 25,0 %, компоненти перемішують, додають 5,0 % талька, масу ретельно перемішують, зволожують та знову перемішують, пресують. Після сушіння на повітрі, вироби спочатку термообробляють при температурі 120±10 °C, а потім випалюють при температурі 1250 °C. Теплоізоляційні вироби мають уявну щільність 0,6 3 г/см міцність при тиску - 4,9 МПа. При підвищенні тиску пресування, щільність сирцю та випалених виробів може зростати. Комп’ютерна верстка Л. Купенко 1 2 Показники 3 позамежеві прототип 54,9 76,9 20,0 0,4 0J 2,0 1280 0,65 64,6 30,0 1,0 0,4 4,0 1250 0,60 69,1 25,0 0,6 0,3 5,0 1250 0,60 68,9 26,8 0,8 0,5 3,0 1280 0,60 57,7 35,0 1,2 0,1 6,0 1250 0,66 10,0 35,1 1750 0,48 3,1 4,8 4,9 4,7 3,3 4,5 5,2 5,6 5,5 5,2 5,1 7,6 Запропонована композиція може бути рекомендована для одержання легковагого матеріалу з 3 уявною щільністю 0,6 г/см Зазначена композиція невідома із джерел вітчизняної та іноземної інформації, встановлена авторами вперше, що свідчить про відповідність заявленого рішення критеріям новизни. У порівнянні з відомими рішеннями запропонована корисна модель має такі переваги: - дає можливість використовувати бій теплоізоляційних виробів МКРЛ; - забезпечує одержання методом пресування легковагого матеріалу з уявною щільністю 0,6 3 г/см ; - дає можливість економити енергоресурси в зв'язку із зниженням температури випалу до 1250 °C. Джерела інформації: 1. Семченко Г.Д. Теплоизоляционные материалы. - Харьков: НТУ "ХПИ", 2006 г.-324 с. 2. А.с. № 1375619 (СРСР). Маса для изготовления легковесних огнеупорных изделий. БИ № 7,1988 г. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
