Ізоляційний наповнювач для герметизації броньованих кабелів

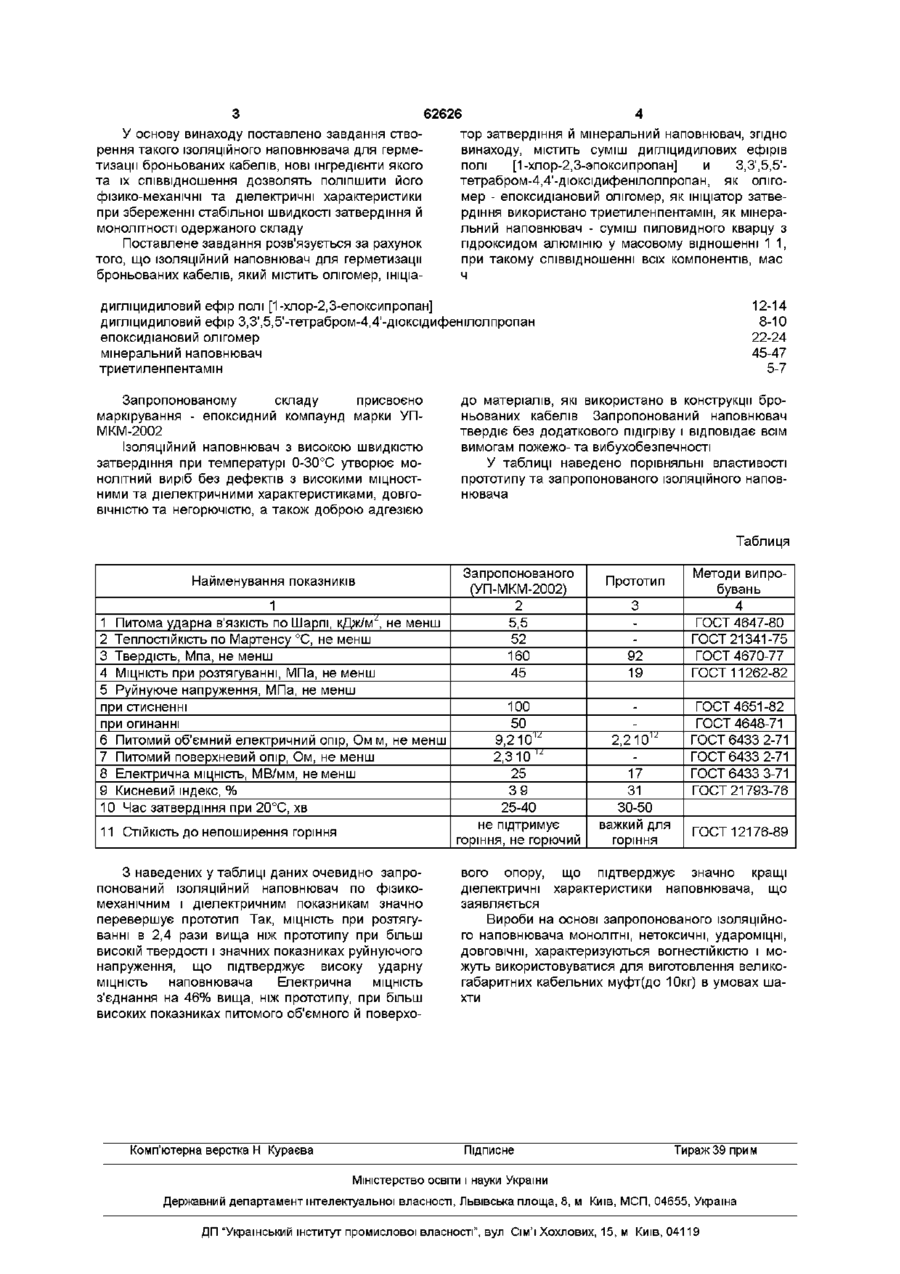

Ізоляційний наповнювач для герметизації броньованих кабелів, який містить олігомер, ініціатор затвердіння й мінеральний наповнювач, який відрізняється тим, що він містить суміш дигліцидилових ефірів полі [1 -хлор-2,3-епоксипропан] і 3,3',5,5'-тетрабром-4,4'-дюксидифенілолпропан, як олігомер - епоксидіановий олігомер, як ініціатор затвердіння використано триетиленпентамін, як мінеральний наповнювач - суміш пилоподібного кварцу з гідроксидом алюмінію в масовому відношенні 1 1, при такому співвідношенні всіх компонентів, мас ч дигліцидиловий ефір полі [1-хлор-2,3епоксипропан] 12-14 диглицидиловий ефір З,З',5,5'тетрабром-4,4'-дюксідифенілолпропан 8-10 епоксидіановий олігомер 22-24 мінеральний наповнювач 45-47 триетиленпентамін 5-7 Запропоноване технічне рішення відноситься до галузі електротехніки і призначено для герметизації з'єднань відрізків силових броньованих кабелів напругою ЮкВ, що експлуатуються в умовах гірничих виробок та поверхневих комплексів вугільних та сланцевих шахт, вугільних розрізів та рудників Для з'єднання і ремонту броньованих кабелів застосовують маслобітумну композицію, яка містить смолу ЕД-20, отверджувач і наповнювач пилуватий кварц (див "Технічна документація на муфти для силових кабелів до 35кВ з паперовою та пластмасовою ІЗОЛЯЦІЄЮ", М , "Енергоіздат", 1982, с 14) Відому композицію під час заливки необхідно нагрівати до 170°С на поверхні шахти, а потім доставляти у шахту до місця ремонту кабелю Муфта, в яку заливають композицію, також повинна мати температуру не менш 60°С, інакше ІЗОЛЯЦІЙНИЙ матеріал швидко застигає і утворює дефекти Тривалість такого збирання муфти в шахті складає 4-5 годин Все це відноситься до основних вад композиції Відомий також ІЗОЛЯЦІЙНИЙ наповнювач, який містить такі компоненти, % суміш олігомерів 19,00-32,00 сополімер вінілхлориду з вінілацетатом 20,00-32,00 5,00-10,00 метилметакрилат 12,00-20,00 триксиленілфосфат 15,00-40,00 кварц пилуватий 1,00-2,00 перекис бензоілу 0,18-0,22, диметиланілін при цьому як олігомер ІЗОЛЯЦІЙНИЙ наповнювач містить триоксиетилендиметакрилат і/або метакрилбістриетилглікольфталат (див патент №31561 А, Україна, C08L33/10, опубл 15 12 2000, Бюл №7, ч 2) Основною вадою відомого технічного рішення, обраного за прототип, є багатокомпонентність системи, що містить окисно-відновлювальний ініціатор диметиланілін, який чутливий до кількісної зміни складу і може "відмовити" в роботі Крім того, ця система може використовуватися тільки у вузькому інтервалі температур (не вище 15°С), а перекис бензоілу, що є кристалічною речовиною, з огляду на її вибуховий характер і чутливість до інших компонентів, ненадійна і нетехнолопчна в застосуванні Крім того, до вад прототипу відносяться низьки показники МІЦНОСТІ та незадовільні діелектричні характеристики, що знижують надійність загерметизованого електричного обладнання Зважаючи на низьку механічну МІЦНІСТЬ, у відомому рішенні передбачено зміцнення конструкції металевими елементами та ізолювання місця з'єднання жил (О (О (О 62626 тор затвердіння и мінеральний наповнювач, згідно винаходу, містить суміш дигліцидилових ефірів полі [1-хлор-2,3-эпоксипропан] и 3,3',5,5'тетрабром-4,4'-дюксідифенілолпропан, як олігомер - епоксидіановий олігомер, як ініціатор затвердіння використано триетиленпентамін, як мінераМОНОЛІТНОСТІ одержаного складу льний наповнювач - суміш пиловидного кварцу з Поставлене завдання розв'язується за рахунок гідроксидом алюмінію у масовому відношенні 1 1, того, що ІЗОЛЯЦІЙНИЙ наповнювач для герметизації при такому співвідношенні всіх компонентів, мас броньованих кабелів, який містить олігомер, ініціач У основу винаходу поставлено завдання створення такого ІЗОЛЯЦІЙНОГО наповнювача для герметизації броньованих кабелів, нові інгредієнти якого та їх співвідношення дозволять поліпшити його фізико-механічні та діелектричні характеристики при збереженні стабільної швидкості затвердіння й дигліцидиловий ефір полі [1-хлор-2,3-епоксипропан] дигліцидиловий ефір 3,3',5,5'-тетрабром-4,4'-дюксідифенілолпропан епоксидіановий олігомер мінеральний наповнювач триетиленпентамін Запропонованому складу присвоєно маркірування - епоксидний компаунд марки УПМКМ-2002 Ізоляційний наповнювач з високою швидкістю затвердіння при температурі 0-30°С утворює монолітний виріб без дефектів з високими міцностними та діелектричними характеристиками, ДОВГОВІЧНІСТЮ та негорючістю, а також доброю адгезією 12-14 8-Ю 22-24 45-47 5-7 до матеріалів, які використано в конструкції броньованих кабелів Запропонований наповнювач твердіє без додаткового підігріву і відповідає всім вимогам пожежо-та вибухобезпечності У таблиці наведено порівняльні властивості прототипу та запропонованого ІЗОЛЯЦІЙНОГО наповнювача Таблиця Найменування показників 1 1 Питома ударна в'язкість по Шарпі, кДж/м^, не менш 2 Теплостійкість по Мартенсу °С, не менш 3 Твердість, Мпа, не менш 4 МІЦНІСТЬ при розтягуванні, МПа, не менш 5 Руйнуюче напруження, МПа, не менш при стисненні при огинанні 6 Питомий об'ємний електричний опір, Ом м, не менш 7 Питомий поверхневий опір, Ом, не менш 8 Електрична МІЦНІСТЬ, МВ/ММ, не менш 9 Кисневий індекс, % 10 Час затвердіння при 20°С, хв 11 СТІЙКІСТЬ ДО непоширення горіння З наведених у таблиці даних очевидно запропонований ІЗОЛЯЦІЙНИЙ наповнювач по фізикомеханічним і діелектричним показникам значно перевершує прототип Так, МІЦНІСТЬ при розтягуванні в 2,4 рази вища ніж прототипу при більш високій твердості і значних показниках руйнуючого напруження, що підтверджує високу ударну МІЦНІСТЬ наповнювача Електрична МІЦНІСТЬ з'єднання на 4 6 % вища, ніж прототипу, при більш високих показниках питомого об'ємного й поверхо Комп'ютерна верстка Н Кураєва Запропонованого (УП-МКМ-2002) 2 5,5 52 160 45 100 50 9,210 і ' 2,310 и 25 39 25-40 не підтримує горіння, не горючий Методи випробувань 4 ГОСТ 4647-80 Прототип 3 92 19 ГОСТ 21341-75 ГОСТ 4670-77 ГОСТ 11262-82 2,210 і ' 17 31 30-50 важкий для горіння ГОСТ 4651-82 ГОСТ 4648-71 ГОСТ 6433 2-71 ГОСТ 6433 2-71 ГОСТ 6433 3-71 ГОСТ 21793-76 ГОСТ 12176-89 вого опору, що підтверджує значно кращі діелектричні характеристики наповнювача, що заявляється Вироби на основі запропонованого ІЗОЛЯЦІЙНОГО наповнювача МОНОЛІТНІ, нетоксичні, удароміцні, ДОВГОВІЧНІ, характеризуються вогнестійкістю і можуть використовуватися для виготовлення великогабаритних кабельних муфт(до 10кг) в умовах шахти Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
