Захисний пристрій вантажопідіймальних кранів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 62640

Опубліковано: 12.09.2011

Автори: Лях Бенгард Григорович, Кірсенко Сергій Анатолійович, Самчук Володимир Володимирович, Ісьєміні Ілля Ігорович, Сичов Юрій Іванович

Завантажити PDF файл.

Формула / Реферат

Захисний пристрій вантажопідіймальних кранів, що містить два корпуси, пружинний амортизатор, пружину, який відрізняється тим, що оснащується двома жорстко закріпленими до рейки корпусами, через які проходить шток, що має на обох кінцях пружні амортизатори та дві пружини, одна з яких встановлена між першим корпусом та пружним амортизатором, а інша пружина вставлена між корпусами та закріплена до першого корпусу та до штока, частина якого розміщена з можливістю горизонтального переміщення у другому корпусі, та містить зубчасту рейку, яка зчеплена з зубчастим колесом, жорстко закріпленим до вала, який встановлено з можливістю обертання на підшипниках, та встановлений у циліндрі з рідиною, у якому до вала закріплено лопаті з отворами.

Текст

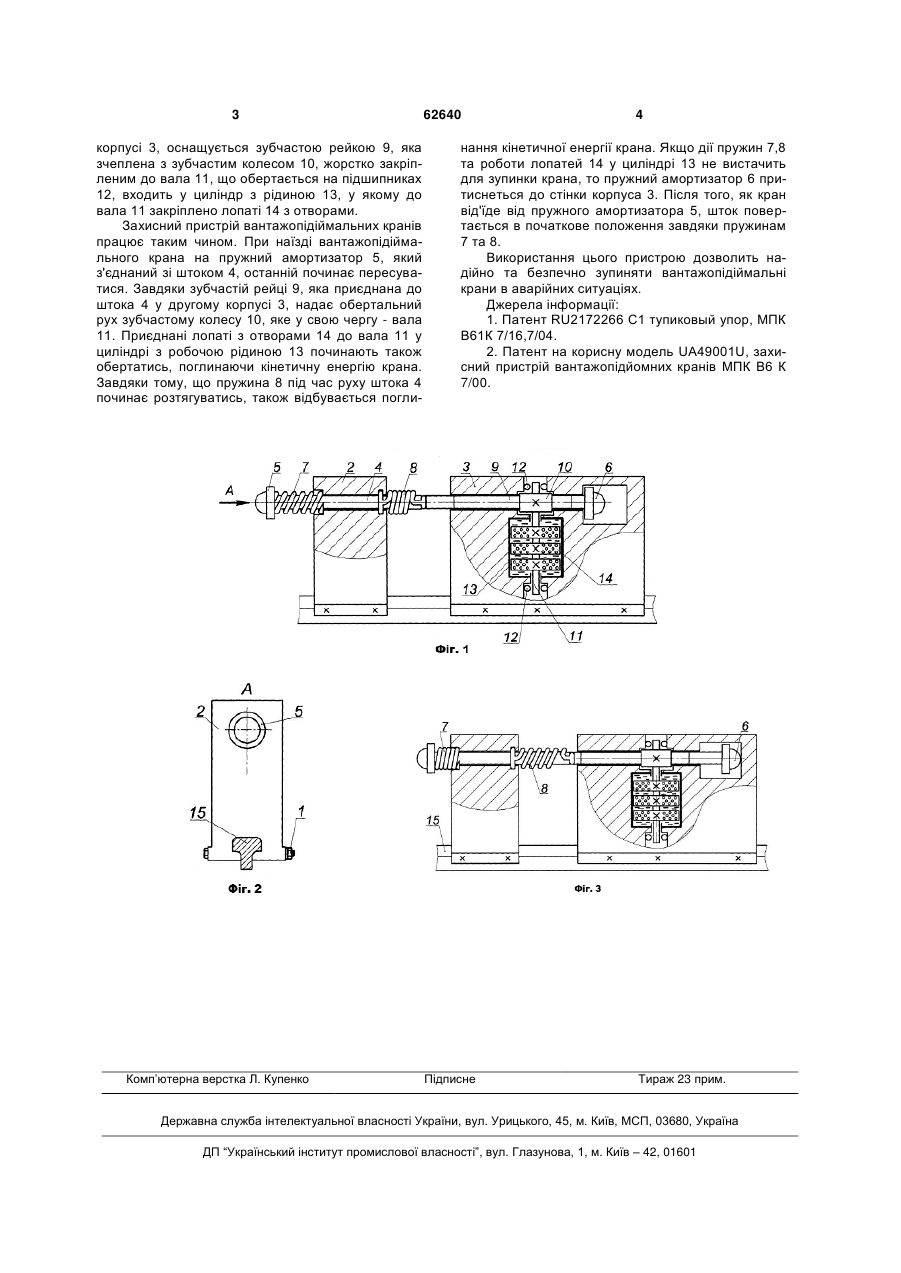

Захисний пристрій вантажопідіймальних кранів, що містить два корпуси, пружинний амортизатор, пружину, який відрізняється тим, що осна 3 корпусі 3, оснащується зубчастою рейкою 9, яка зчеплена з зубчастим колесом 10, жорстко закріпленим до вала 11, що обертається на підшипниках 12, входить у циліндр з рідиною 13, у якому до вала 11 закріплено лопаті 14 з отворами. Захисний пристрій вантажопідіймальних кранів працює таким чином. При наїзді вантажопідіймального крана на пружний амортизатор 5, який з'єднаний зі штоком 4, останній починає пересуватися. Завдяки зубчастій рейці 9, яка приєднана до штока 4 у другому корпусі 3, надає обертальний рух зубчастому колесу 10, яке у свою чергу - вала 11. Приєднані лопаті з отворами 14 до вала 11 у циліндрі з робочою рідиною 13 починають також обертатись, поглинаючи кінетичну енергію крана. Завдяки тому, що пружина 8 під час руху штока 4 починає розтягуватись, також відбувається погли Комп’ютерна верстка Л. Купенко 62640 4 нання кінетичної енергії крана. Якщо дії пружин 7,8 та роботи лопатей 14 у циліндрі 13 не вистачить для зупинки крана, то пружний амортизатор 6 притиснеться до стінки корпуса 3. Після того, як кран від'їде від пружного амортизатора 5, шток повертається в початкове положення завдяки пружинам 7 та 8. Використання цього пристрою дозволить надійно та безпечно зупиняти вантажопідіймальні крани в аварійних ситуаціях. Джерела інформації: 1. Патент RU2172266 С1 тупиковый упор, МПК В61К 7/16,7/04. 2. Патент на корисну модель UA49001U, захисний пристрій вантажопідйомних кранів МПК В6 К 7/00. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Protective device of hoisting cranes

Автори англійською

Sychov Yurii Ivanovych, Isiemini Illia Ihorovych, Liakh Benhard Hryhorovych, Samchuk Volodymyr Volodymyrovych, Kirsenko Serhii Anatoliiovych

Назва патенту російською

Защитное устройство грузоподъемных кранов

Автори російською

Сычов Юрий Иванович, Исьемини Илья Игоревич, Лях Бенгард Григорьевич, Самчук Владимир Владимирович, Кирсенко Сергей Анатольевич

МПК / Мітки

МПК: B61K 7/00

Мітки: пристрій, вантажопідіймальних, кранів, захисний
