Вертикальний вібраційний грохот-сушарка

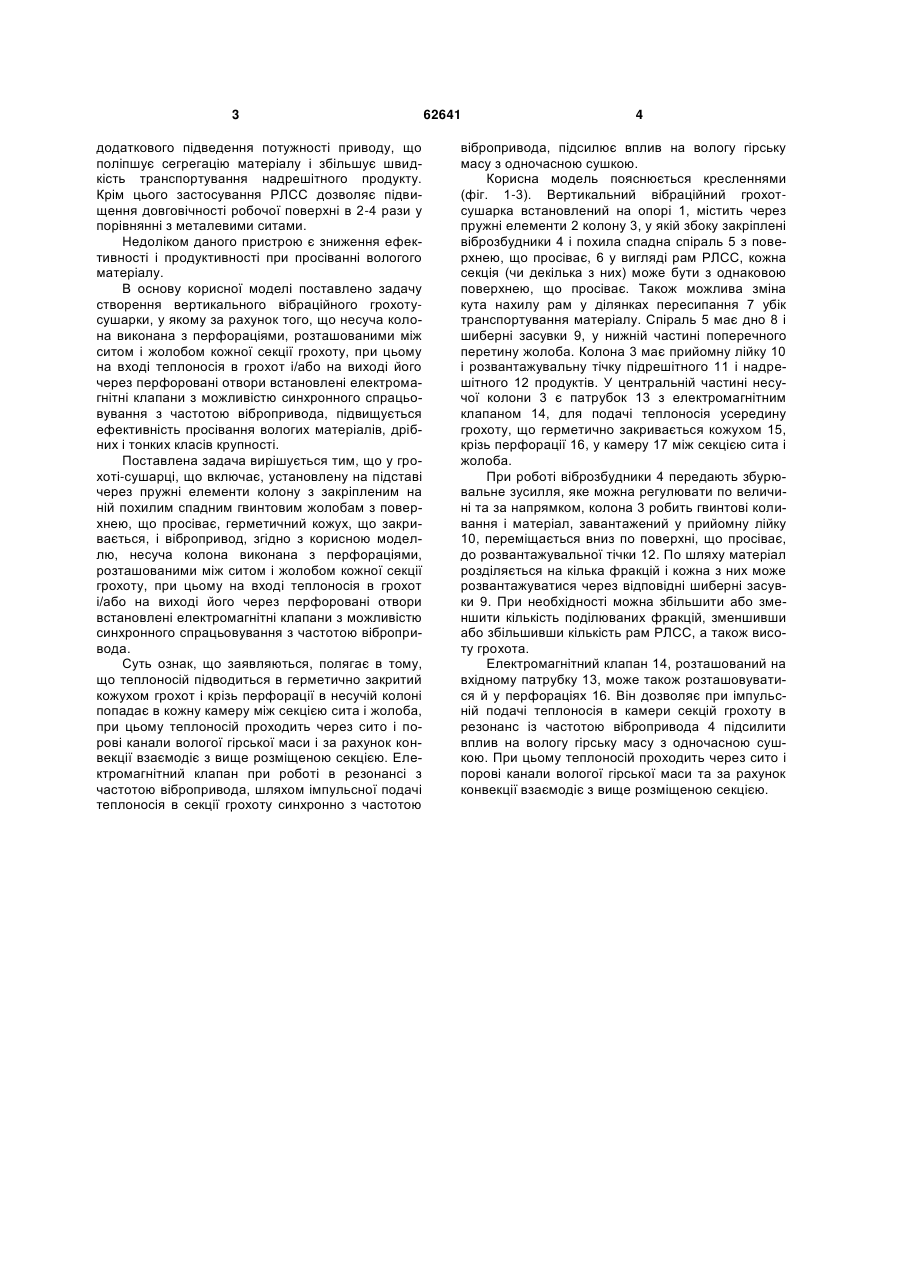

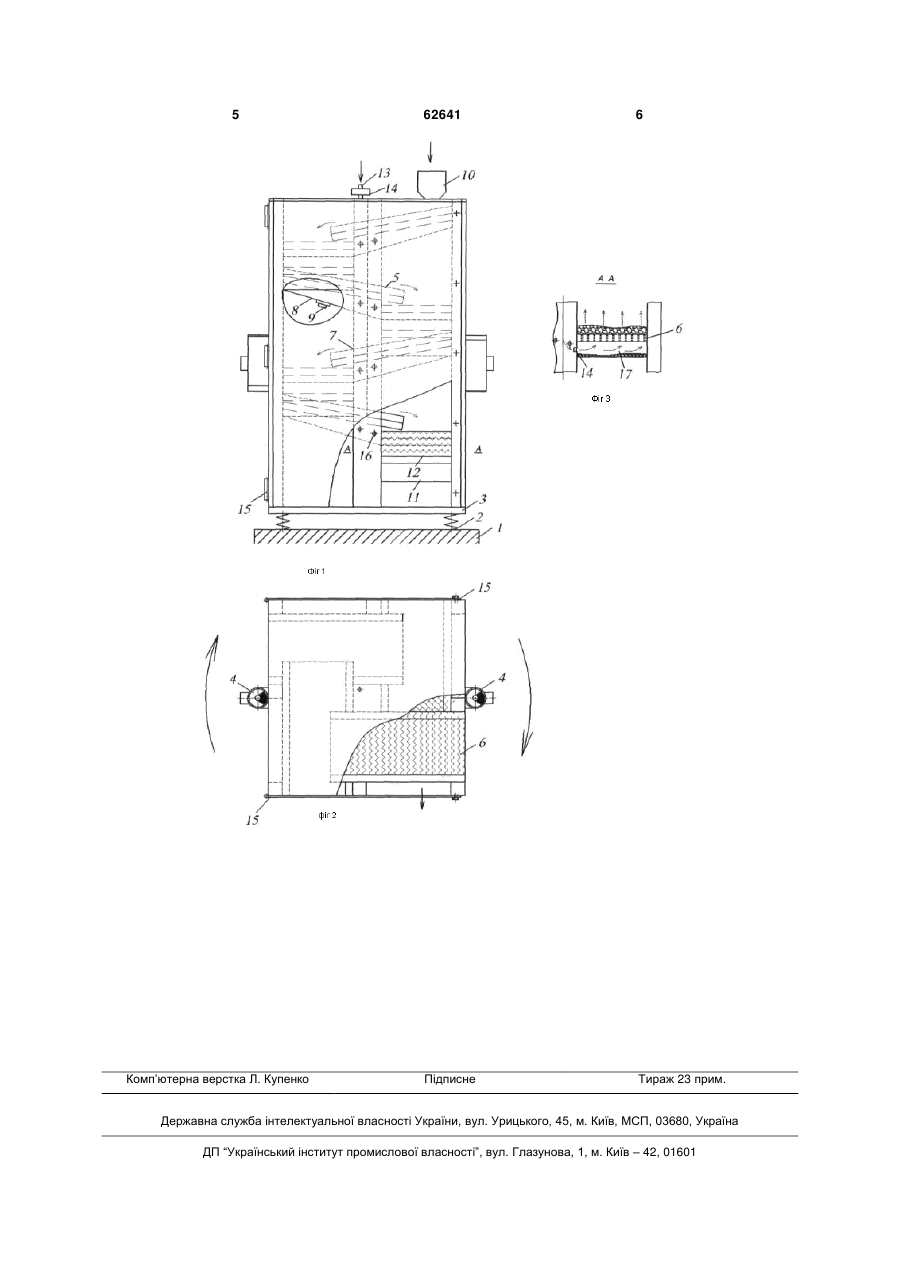

Вертикальний вібраційний грохот-сушарка, що включає встановлену на підставі через пружні 3 додаткового підведення потужності приводу, що поліпшує сегрегацію матеріалу і збільшує швидкість транспортування надрешітного продукту. Крім цього застосування РЛСС дозволяє підвищення довговічності робочої поверхні в 2-4 рази у порівнянні з металевими ситами. Недоліком даного пристрою є зниження ефективності і продуктивності при просіванні вологого матеріалу. В основу корисної моделі поставлено задачу створення вертикального вібраційного грохотусушарки, у якому за рахунок того, що несуча колона виконана з перфораціями, розташованими між ситом і жолобом кожної секції грохоту, при цьому на вході теплоносія в грохот і/або на виході його через перфоровані отвори встановлені електромагнітні клапани з можливістю синхронного спрацьовування з частотою вібропривода, підвищується ефективність просівання вологих матеріалів, дрібних і тонких класів крупності. Поставлена задача вирішується тим, що у грохоті-сушарці, що включає, установлену на підставі через пружні елементи колону з закріпленим на ній похилим спадним гвинтовим жолобам з поверхнею, що просіває, герметичний кожух, що закривається, і вібропривод, згідно з корисною моделлю, несуча колона виконана з перфораціями, розташованими між ситом і жолобом кожної секції грохоту, при цьому на вході теплоносія в грохот і/або на виході його через перфоровані отвори встановлені електромагнітні клапани з можливістю синхронного спрацьовування з частотою вібропривода. Суть ознак, що заявляються, полягає в тому, що теплоносій підводиться в герметично закритий кожухом грохот і крізь перфорації в несучій колоні попадає в кожну камеру між секцією сита і жолоба, при цьому теплоносій проходить через сито і порові канали вологої гірської маси і за рахунок конвекції взаємодіє з вище розміщеною секцією. Електромагнітний клапан при роботі в резонансі з частотою вібропривода, шляхом імпульсної подачі теплоносія в секції грохоту синхронно з частотою 62641 4 вібропривода, підсилює вплив на вологу гірську масу з одночасною сушкою. Корисна модель пояснюється кресленнями (фіг. 1-3). Вертикальний вібраційний грохотсушарка встановлений на опорі 1, містить через пружні елементи 2 колону 3, у якій збоку закріплені віброзбудники 4 і похила спадна спіраль 5 з поверхнею, що просіває, 6 у вигляді рам РЛСС, кожна секція (чи декілька з них) може бути з однаковою поверхнею, що просіває. Також можлива зміна кута нахилу рам у ділянках пересипання 7 убік транспортування матеріалу. Спіраль 5 має дно 8 і шиберні засувки 9, у нижній частині поперечного перетину жолоба. Колона 3 має прийомну лійку 10 і розвантажувальну тічку підрешітного 11 і надрешітного 12 продуктів. У центральній частині несучої колони 3 є патрубок 13 з електромагнітним клапаном 14, для подачі теплоносія усередину грохоту, що герметично закривається кожухом 15, крізь перфорації 16, у камеру 17 між секцією сита і жолоба. При роботі віброзбудники 4 передають збурювальне зусилля, яке можна регулювати по величині та за напрямком, колона 3 робить гвинтові коливання і матеріал, завантажений у прийомну лійку 10, переміщається вниз по поверхні, що просіває, до розвантажувальної тічки 12. По шляху матеріал розділяється на кілька фракцій і кожна з них може розвантажуватися через відповідні шиберні засувки 9. При необхідності можна збільшити або зменшити кількість поділюваних фракцій, зменшивши або збільшивши кількість рам РЛСС, а також висоту грохота. Електромагнітний клапан 14, розташований на вхідному патрубку 13, може також розташовуватися й у перфораціях 16. Він дозволяє при імпульсній подачі теплоносія в камери секцій грохоту в резонанс із частотою вібропривода 4 підсилити вплив на вологу гірську масу з одночасною сушкою. При цьому теплоносій проходить через сито і порові канали вологої гірської маси та за рахунок конвекції взаємодіє з вище розміщеною секцією. 5 Комп’ютерна верстка Л. Купенко 62641 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
