Вставка стрижня магнітопроводу електричного реактора

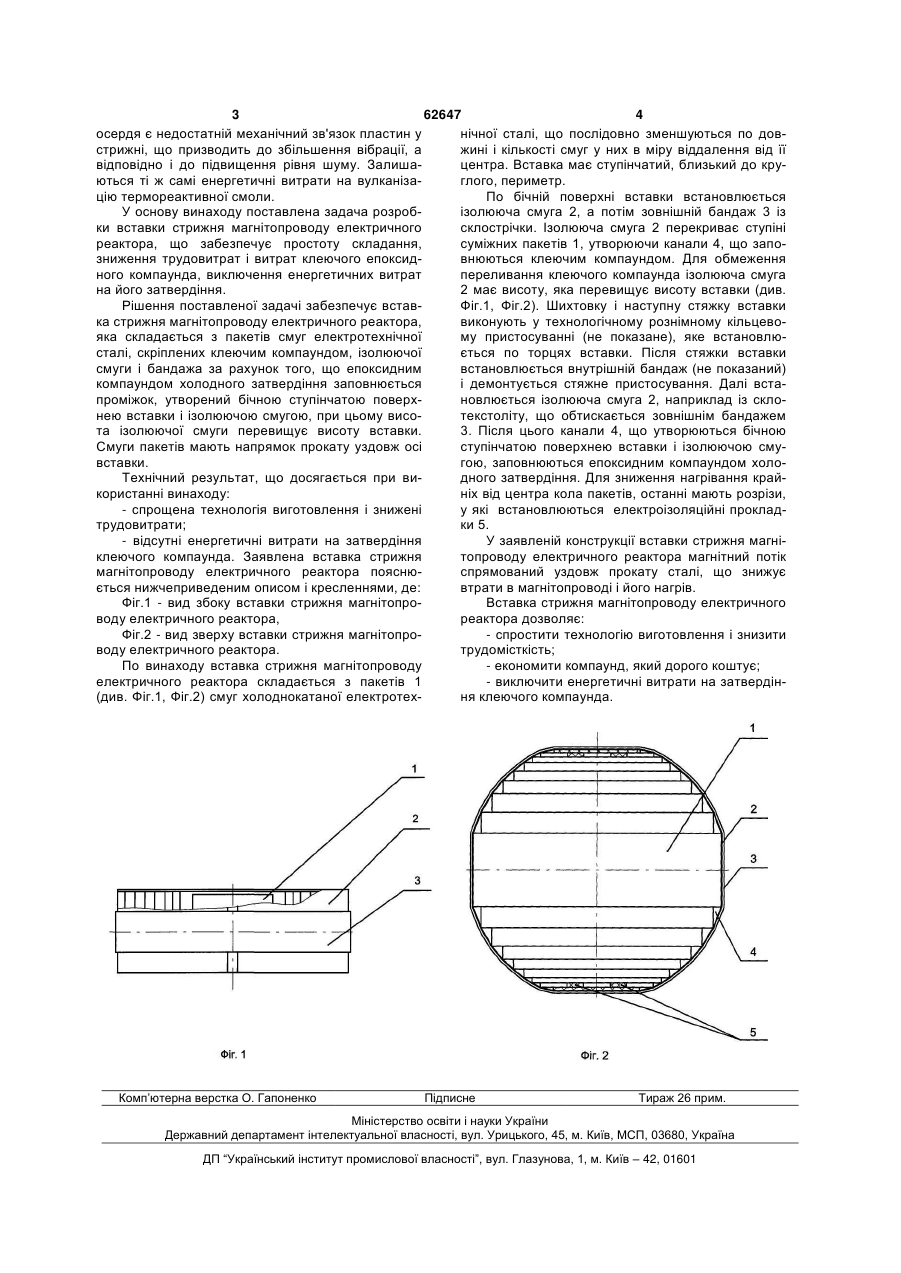

1. Вставка стрижня магнітопроводу електричного реактора, яка складається з пакетів смуг електротехнічної сталі, скріплених клеючим компаундом, ізолюючої смуги і бандажа, яка відрізняється тим, що як клеючий компаунд використано епоксидний компаунд холодного затвердіння, яким заповнено проміжок, утворений бічною ступінчастою поверхнею вставки і ізолюючою смугою, при цьому висота ізолюючої смуги перевищує висоту вставки. 2. Вставка за п. 1, яка відрізняється тим, що смуги пакетів мають напрямок прокату уздовж осі вставки. Винахід належить до галузі електротехніки і може бути використаний в конструкціях сухих згладжуючих реакторів . Відомий спосіб склеювання пакета металевих пластин [див. патент ФРН №246109; 21 d2, 48; 1964], що використовується для виготовлення осердь трансформаторів, дроселів і подібних індукційних приладів, який полягає в тому, що .металеві пластини спочатку вільно складають в пакет і в такому стані просочують клеючою масою, потім пакет затискають і нагрівають для затвердіння клеючої маси. При цьому для фіксації й обтиску шихтованого пакета використовують стрічку, яка стискається під впливом тепла. Недоліком відомого способу є: - підвищені трудовитрати виготовлення осердя; - великі витрати клеючої маси; - наявність енергетичних витрат на нагрів для затвердіння клеючої маси. Відомий спосіб виготовлення осердь трансформаторів (див. патент Англії №1118387; Η01F3/00; 1967), по якому лист сталі розрізають на пластини різної і однакової ширини, довжина яких дорівнює загальній довжині всіх стрижнів і ярем. Пластини поміщають одну на одну, а потім заливають епоксидною смолою так, щоб утворився суцільний блок, із якого потім нарізають стрижні і ярма. Недоліками відомого способу є: - підвищений нагрів магнітопроводу з-за наявності задирок при нарізці стрижнів і ярем необхідної довжини, або додаткові витрати на усунення задирок; - великі витрати клеючої маси; - наявність енергетичних витрат на нагрів для затвердіння клеючої маси. Відоме пластинчате магнітне осердя для індукційних апаратів [див. патент Англії №1326766; Η01F27/26; 1970; пріоритет США від 1969], яке складається з пакета феромагнітних пластин із деформованими крайками довгих сторін, між якими .утворюються щілини. На сторону пакета, на яку виходять деформовані крайки, наносять покриття із термореактивної смоли, частина якої проникає в щілини. Після цього смолу піддають вулканізації. Перед нанесенням покриття пакет пластин стягується бандажами, які знімаються після вулканізації смоли. Відоме магнітне осердя для індукційних апаратів приймаємо за прототип. Недоліками відомого пластинчатого магнітного (19) UA (11) 62647 (13) C2 (21) 2003043646 (22) 22.04.2003 (24) 15.09.2006 (46) 15.09.2006, Бюл. № 9, 2006 р. (72) Машошин Владислав Васильович, Кобилецький Анатолій Андрійович, Юрков Олексій Іванович, Попов Андрій Григорович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ТА ТЕХНОЛОГІЧНИЙ ІНСТИТУТ ТРАНСФОРМАТОРОБУДУВАННЯ" (56) US 4663604, 05.05.1987 US 4381209, 26.04.1983 JP 2000353628, 19.12.2000 US 2985858, 23.05.1961 GB 1118387, 03.07.1968 3 62647 4 осердя є недостатній механічний зв'язок пластин у нічної сталі, що послідовно зменшуються по довстрижні, що призводить до збільшення вібрації, а жині і кількості смуг у них в міру віддалення від її відповідно і до підвищення рівня шуму. Залишацентра. Вставка має ступінчатий, близький до круються ті ж самі енергетичні витрати на вулканізаглого, периметр. цію термореактивної смоли. По бічній поверхні вставки встановлюється У основу винаходу поставлена задача розробізолююча смуга 2, а потім зовнішній бандаж 3 із ки вставки стрижня магнітопроводу електричного склострічки. Ізолююча смуга 2 перекриває ступіні реактора, що забезпечує простоту складання, суміжних пакетів 1, утворюючи канали 4, що запозниження трудовитрат і витрат клеючого епоксидвнюються клеючим компаундом. Для обмеження ного компаунда, виключення енергетичних витрат переливання клеючого компаунда ізолююча смуга на його затвердіння. 2 має висоту, яка перевищує висоту вставки (див. Рішення поставленої задачі забезпечує вставФіг.1, Фіг.2). Шихтовку і наступну стяжку вставки ка стрижня магнітопроводу електричного реактора, виконують у технологічному рознімному кільцевояка складається з пакетів смуг електротехнічної му пристосуванні (не показане), яке встановлюсталі, скріплених клеючим компаундом, ізолюючої ється по торцях вставки. Після стяжки вставки смуги і бандажа за рахунок того, що епоксидним встановлюється внутрішній бандаж (не показаний) компаундом холодного затвердіння заповнюється і демонтується стяжне пристосування. Далі встапроміжок, утворений бічною ступінчатою поверхновлюється ізолююча смуга 2, наприклад із склонею вставки і ізолюючою смугою, при цьому висотекстоліту, що обтискається зовнішнім бандажем та ізолюючої смуги перевищує висоту вставки. 3. Після цього канали 4, що утворюються бічною Смуги пакетів мають напрямок прокату уздовж осі ступінчатою поверхнею вставки і ізолюючою смувставки. гою, заповнюються епоксидним компаундом холоТехнічний результат, що досягається при видного затвердіння. Для зниження нагрівання крайкористанні винаходу: ніх від центра кола пакетів, останні мають розрізи, - спрощена технологія виготовлення і знижені у які встановлюються електроізоляційні прокладтрудовитрати; ки 5. - відсутні енергетичні витрати на затвердіння У заявленій конструкції вставки стрижня магніклеючого компаунда. Заявлена вставка стрижня топроводу електричного реактора магнітний потік магнітопроводу електричного реактора пояснюспрямований уздовж прокату сталі, що знижує ється нижчеприведеним описом і кресленнями, де: втрати в магнітопроводі і його нагрів. Фіг.1 - вид збоку вставки стрижня магнітопроВставка стрижня магнітопроводу електричного воду електричного реактора, реактора дозволяє: Фіг.2 - вид зверху вставки стрижня магнітопро- спростити технологію виготовлення і знизити воду електричного реактора. трудомісткість; По винаходу вставка стрижня магнітопроводу - економити компаунд, який дорого коштує; електричного реактора складається з пакетів 1 - виключити енергетичні витрати на затвердін(див. Фіг.1, Фіг.2) смуг холоднокатаної електротехня клеючого компаунда. Комп’ютерна верстка О. Гапоненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
