Твердосплавна вставка для перфораторних коронок

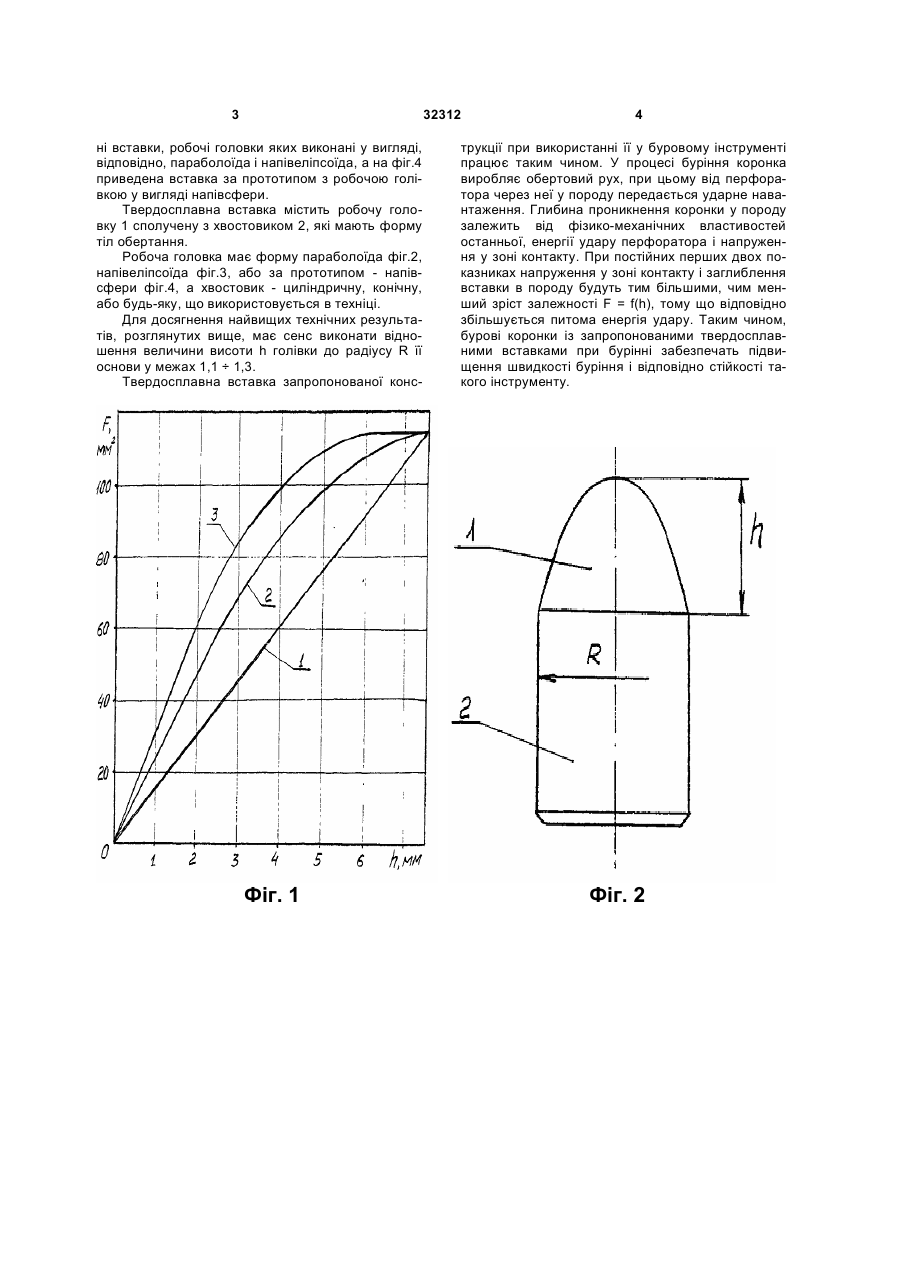

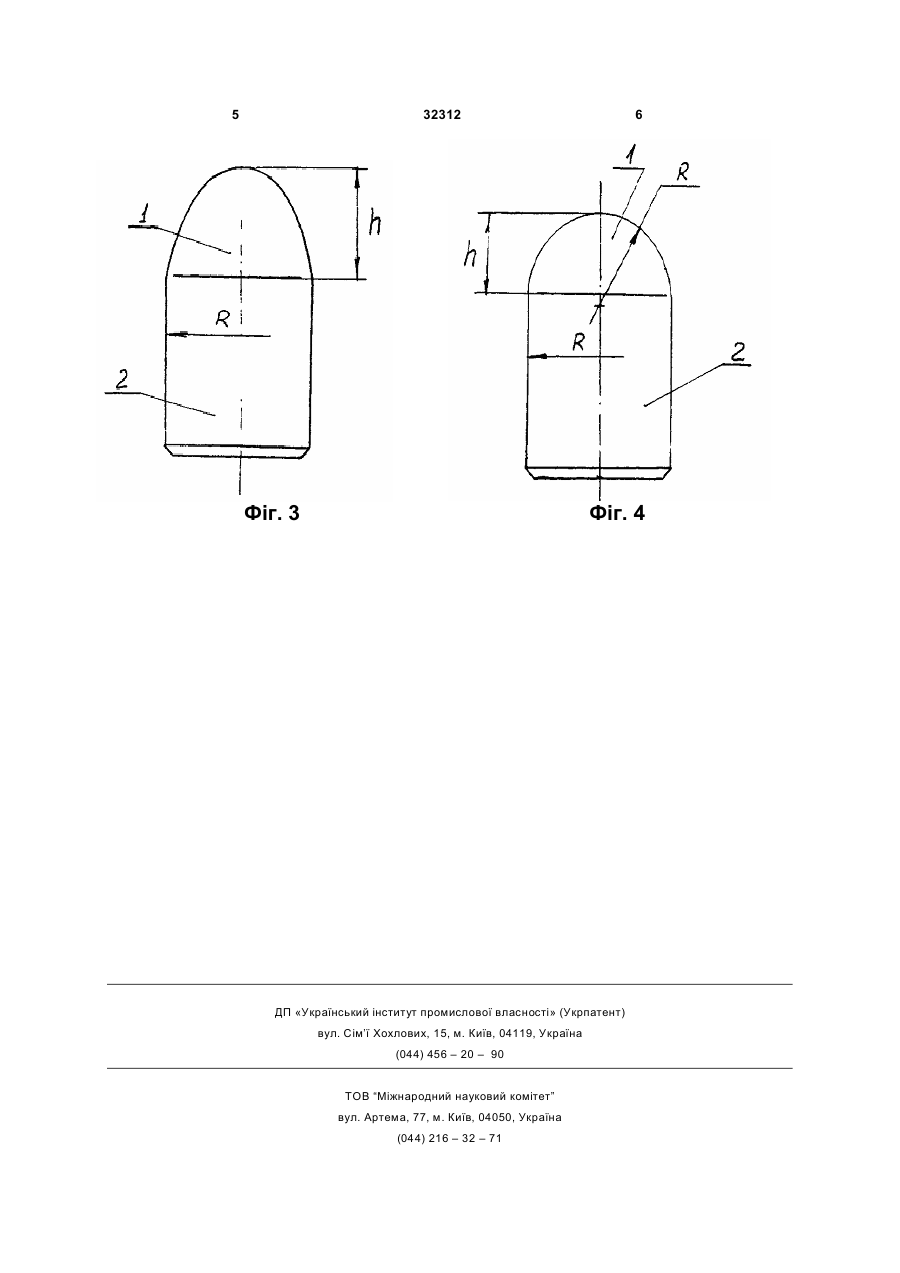

Твердосплавна вставка для перфораторних коронок, що містить робочу головку, сполучену з хвостовиком, що виконані у вигляді тіл обертання, яка відрізняється тим, що робоча головка має форму параболоїда або напівеліпсоїда, при цьому величини відношення висоти головки до радіуса її основи знаходяться у межах 1,1-1,3. (19) (21) 99041836 (22) 01.04.1999 (24) 16.09.2002 (46) 16.09.2002, Бюл. № 9, 2002 р. (72) Ліненко-Мельников Юрій Петрович (73) Інститут надтвердих матеріалів ім.В.М.Бакуля Національної академії наук України, ЛіненкоМельников Юрій Петрович (56) RU 2067152 27;09.96. RU 2100561 27.12.97. 3 32312 ні вставки, робочі головки яких виконані у вигляді, відповідно, параболоїда і напівеліпсоїда, а на фіг.4 приведена вставка за прототипом з робочою голівкою у вигляді напівсфери. Твердосплавна вставка містить робочу головку 1 сполучену з хвостовиком 2, які мають форму тіл обертання. Робоча головка має форму параболоїда фіг.2, напівеліпсоїда фіг.3, або за прототипом - напівсфери фіг.4, а хвостовик - циліндричну, конічну, або будь-яку, що використовується в техніці. Для досягнення найвищих технічних результатів, розглянутих вище, має сенс виконати відношення величини висоти h голівки до радіусу R її основи у межах 1,1 ÷ 1,3. Твердосплавна вставка запропонованої конс Фіг. 1 4 трукції при використанні її у буровому інструменті працює таким чином. У процесі буріння коронка виробляє обертовий рух, при цьому від перфоратора через неї у породу передається ударне навантаження. Глибина проникнення коронки у породу залежить від фізико-механічних властивостей останньої, енергії удару перфоратора і напруження у зоні контакту. При постійних перших двох показниках напруження у зоні контакту і заглиблення вставки в породу будуть тим більшими, чим менший зріст залежності F = f(h), тому що відповідно збільшується питома енергія удару. Таким чином, бурові коронки із запропонованими твердосплавними вставками при бурінні забезпечать підвищення швидкості буріння і відповідно стійкості такого інструменту. Фіг. 2 5 32312 6 Фіг. 4 Фіг. 3 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’ї Хохлових, 15, м. Київ, 04119, Україна (044) 456 – 20 – 90 ТОВ “Міжнародний науковий комітет” вул. Артема, 77, м. Київ, 04050, Україна (044) 216 – 32 – 71
