З’єднання валів
Номер патенту: 62676
Опубліковано: 12.09.2011
Формула / Реферат
1. З'єднання валів, що включає ведучий вал, ведений вал та засіб для з'єднання валів, яке відрізняється тим, що засіб для з'єднання валів виконаний у вигляді диска зі стержнями з різьбою, розташованими співвісно диску по різні його боки, причому кінець кожного вала має різьбовий отвір, виконаний концентрично відносно поверхні вала, для загвинчування відповідного стержня, а діаметр диска виконано одного розміру з діаметрами кінців ведучого та веденого валів.
2. З'єднання валів за п. 1, яке відрізняється тим, що диск має дві лиски, розташовані з протилежних боків.
Текст

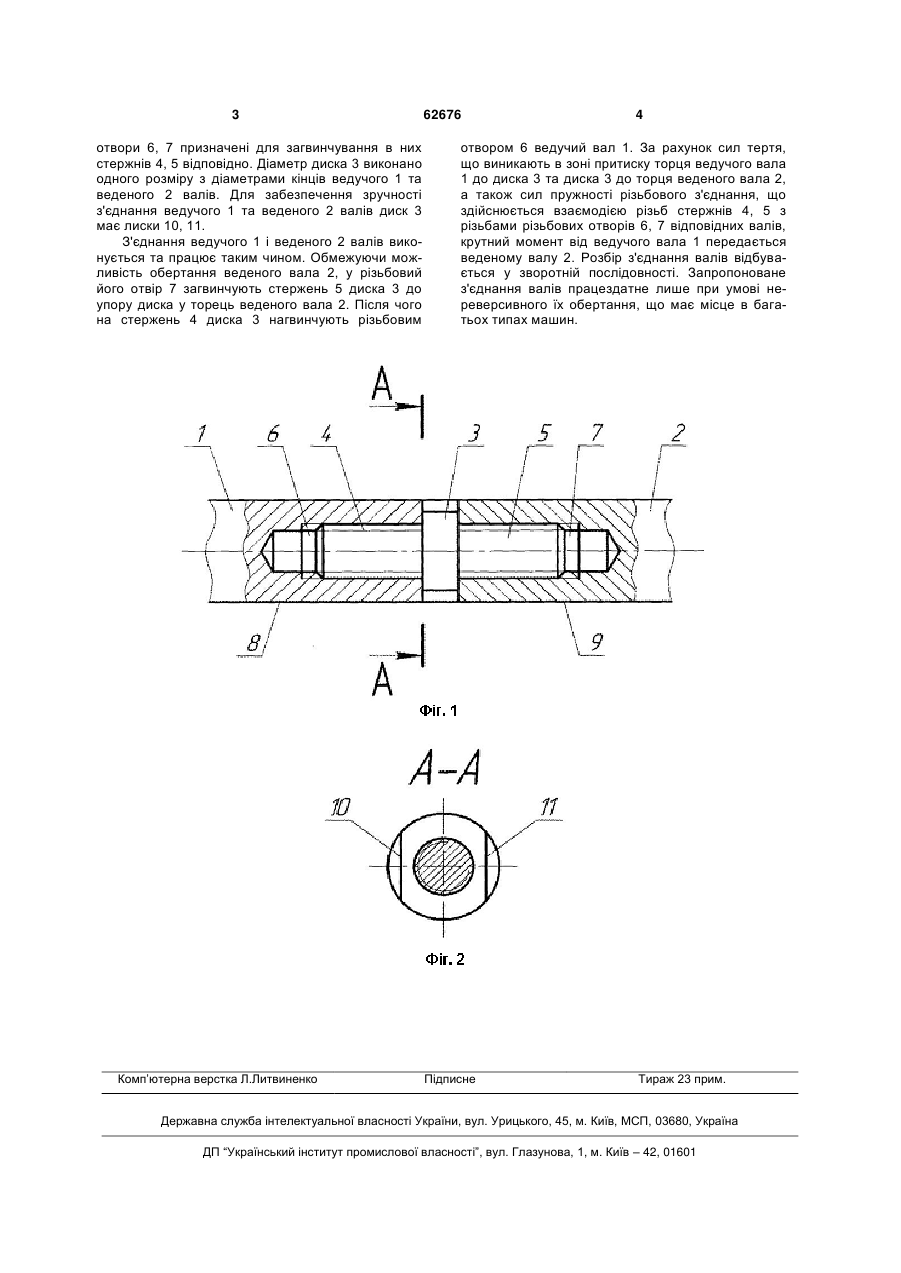

1. З'єднання валів, що включає ведучий вал, ведений вал та засіб для з'єднання валів, яке відрізняється тим, що засіб для з'єднання валів ви 3 отвори 6, 7 призначені для загвинчування в них стержнів 4, 5 відповідно. Діаметр диска 3 виконано одного розміру з діаметрами кінців ведучого 1 та веденого 2 валів. Для забезпечення зручності з'єднання ведучого 1 та веденого 2 валів диск 3 має лиски 10, 11. З'єднання ведучого 1 і веденого 2 валів виконується та працює таким чином. Обмежуючи можливість обертання веденого вала 2, у різьбовий його отвір 7 загвинчують стержень 5 диска 3 до упору диска у торець веденого вала 2. Після чого на стержень 4 диска 3 нагвинчують різьбовим Комп’ютерна верстка Л.Литвиненко 62676 4 отвором 6 ведучий вал 1. За рахунок сил тертя, що виникають в зоні притиску торця ведучого вала 1 до диска 3 та диска 3 до торця веденого вала 2, а також сил пружності різьбового з'єднання, що здійснюється взаємодією різьб стержнів 4, 5 з різьбами різьбових отворів 6, 7 відповідних валів, крутний момент від ведучого вала 1 передається веденому валу 2. Розбір з'єднання валів відбувається у зворотній послідовності. Запропоноване з'єднання валів працездатне лише при умові нереверсивного їх обертання, що має місце в багатьох типах машин. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюShaft joint
Автори англійськоюPipa Borys Fedorovych, Rubanka Mykola Mykolaiovych
Назва патенту російськоюСоединение валов
Автори російськоюПипа Борис Федорович, Рубанка Николай Николаевич
МПК / Мітки
МПК: F16B 31/00, F16D 1/00
