Пасова передача
Номер патенту: 40749
Опубліковано: 27.04.2009
Автори: Марченко Анатолій Іванович, Піпа Борис Федорович, Хомяк Олег Миколайович
Формула / Реферат
Пасова передача, що містить ведучий шків з робочою поверхнею, встановлений на ведучому валу, ведений шків з робочою поверхнею, встановлений на веденому валу, та пас, що їх охоплює, яка відрізняється тим, що робочі поверхні ведучого та веденого шківів виконані рифленими.
Текст

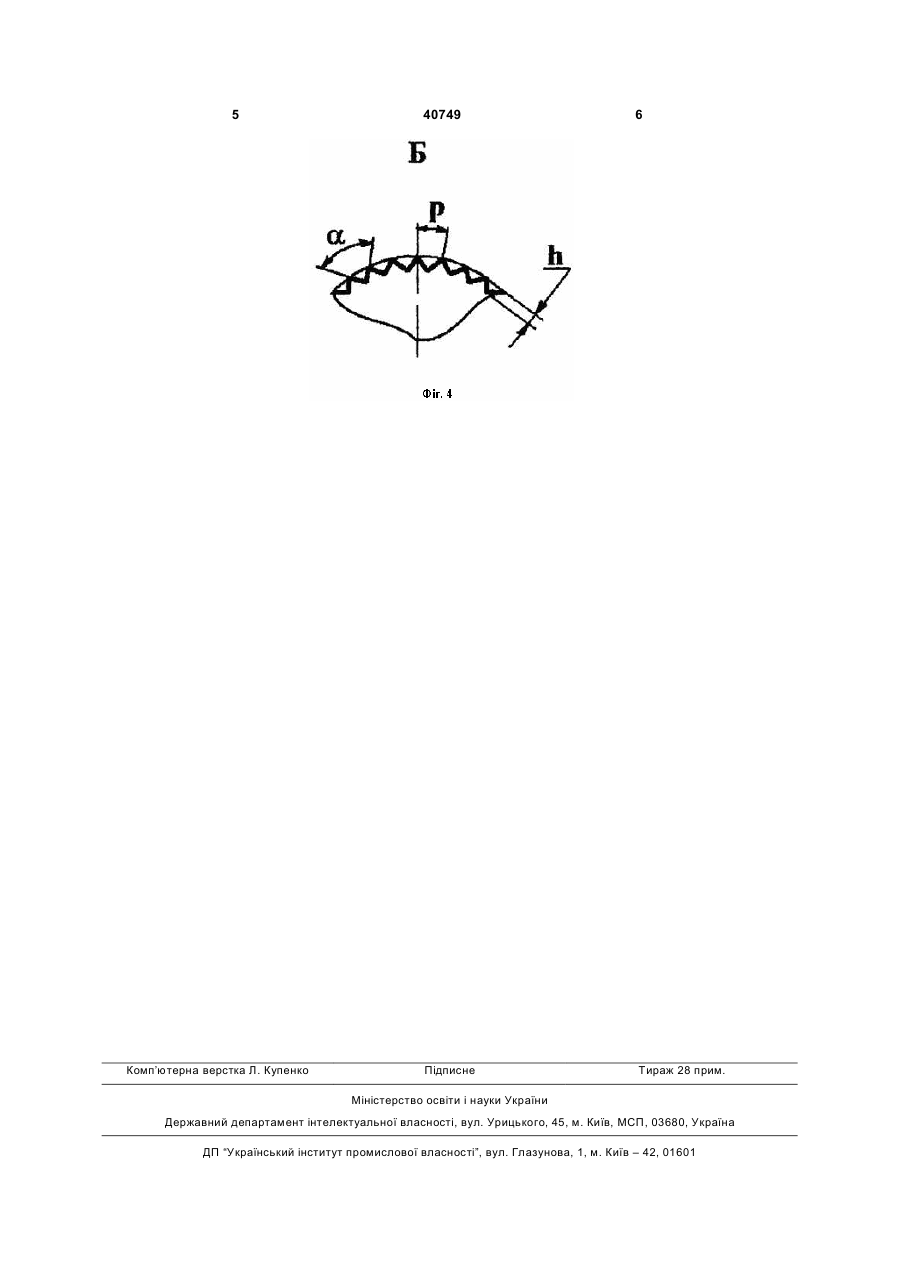

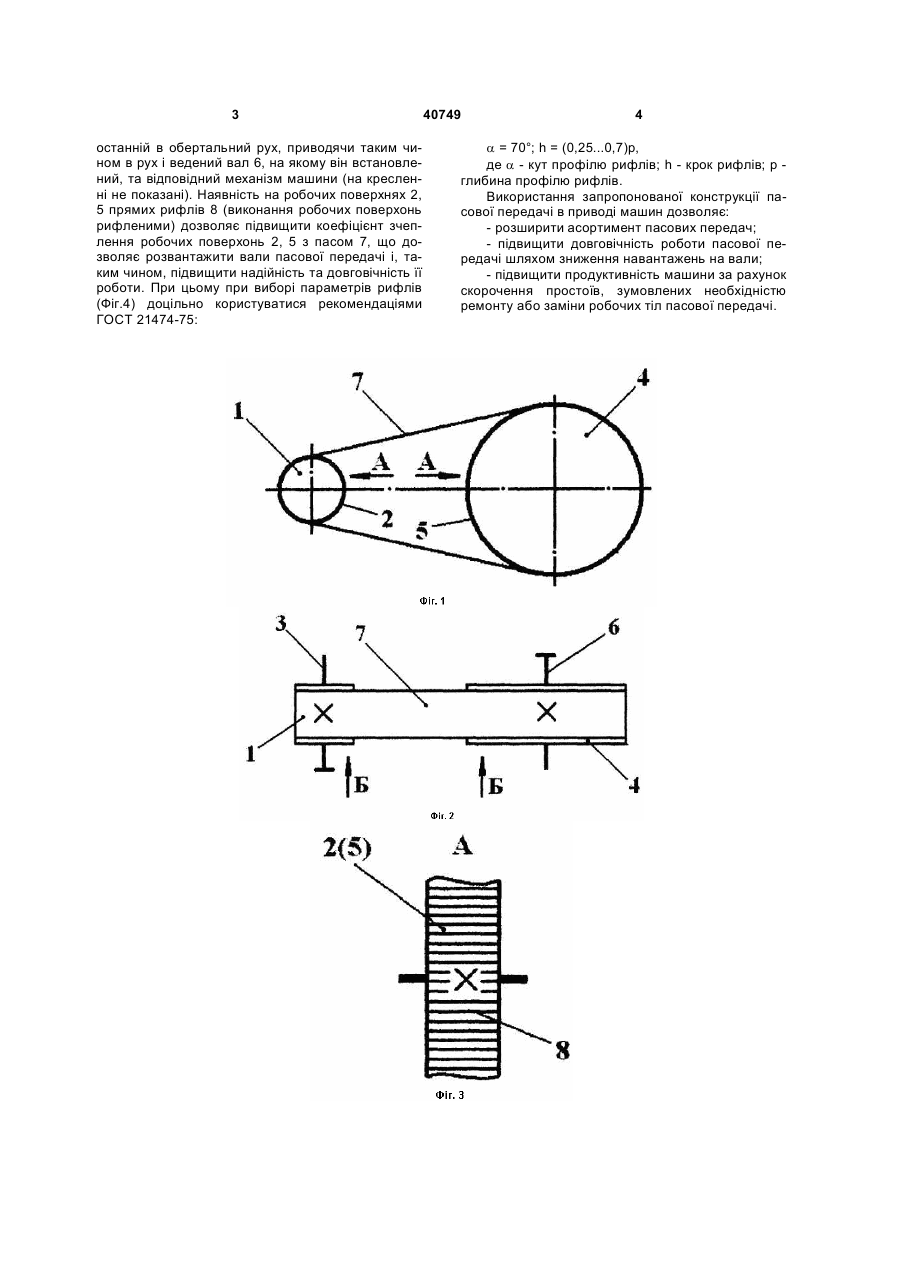

Пасова передача, що містить ведучий шків з робочою поверхнею, встановлений на ведучому валу, ведений шків з робочою поверхнею, встановлений на веденому валу, та пас, що їх охоплює, яка відрізняється тим, що робочі поверхні ведучого та веденого шківів виконані рифленими. (19) (21) u200813079 (22) 11.11.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, UA, ХОМЯК ОЛЕГ МИКОЛАЙОВИЧ, UA, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, UA 3 останній в обертальний рух, приводячи таким чином в рух і ведений вал 6, на якому він встановлений, та відповідний механізм машини (на кресленні не показані). Наявність на робочих поверхнях 2, 5 прямих рифлів 8 (виконання робочих поверхонь рифленими) дозволяє підвищити коефіцієнт зчеплення робочих поверхонь 2, 5 з пасом 7, що дозволяє розвантажити вали пасової передачі і, таким чином, підвищити надійність та довговічність її роботи. При цьому при виборі параметрів рифлів (Фіг.4) доцільно користуватися рекомендаціями ГОСТ 21474-75: 40749 4 a = 70°; h = (0,25...0,7)p, де a - кут профілю рифлів; h - крок рифлів; р глибина профілю рифлів. Використання запропонованої конструкції пасової передачі в приводі машин дозволяє: - розширити асортимент пасових передач; - підвищити довговічність роботи пасової передачі шляхом зниження навантажень на вали; - підвищити продуктивність машини за рахунок скорочення простоїв, зумовлених необхідністю ремонту або заміни робочих тіл пасової передачі. 5 Комп’ютерна верстка Л. Купенко 40749 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBelt drive
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюРеменная передача
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 7/02
