Пасова передача
Номер патенту: 49238
Опубліковано: 26.04.2010
Автори: Коньков Георгій Ігорович, Піпа Борис Федорович, Марченко Анатолій Іванович
Формула / Реферат
Пасова передача, що містить ведучий шків з робочою поверхнею, встановлений на ведучому валу, ведений шків з робочою поверхнею, встановлений на веденому валу, та пас, що їх охоплює, яка відрізняється тим, що робочі поверхні ведучого та веденого шківів покриті фрикційним матеріалом, переважно маслостійкою гумою.
Текст

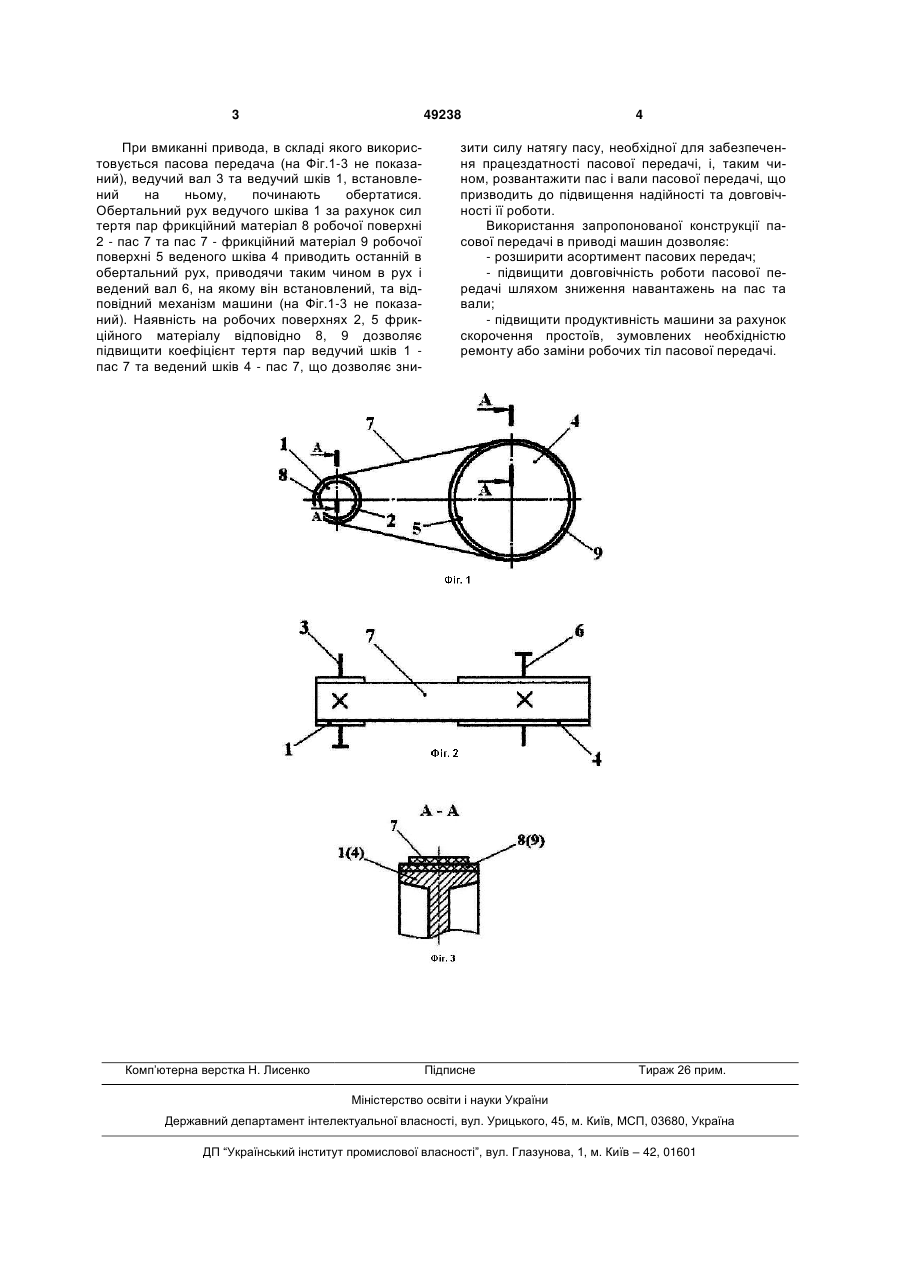

Пасова передача, що містить ведучий шків з робочою поверхнею, встановлений на ведучому валу, ведений шків з робочою поверхнею, встановлений на веденому валу, та пас, що їх охоплює, яка відрізняється тим, що робочі поверхні ведучого та веденого шківів покриті фрикційним матеріалом, переважно маслостійкою гумою. (19) (21) u200910535 (22) 19.10.2009 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, КОНЬКОВ ГЕОРГІЙ ІГОРОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 49238 При вмиканні привода, в складі якого використовується пасова передача (на Фіг.1-3 не показаний), ведучий вал 3 та ведучий шків 1, встановлений на ньому, починають обертатися. Обертальний рух ведучого шківа 1 за рахунок сил тертя пар фрикційний матеріал 8 робочої поверхні 2 - пас 7 та пас 7 - фрикційний матеріал 9 робочої поверхні 5 веденого шківа 4 приводить останній в обертальний рух, приводячи таким чином в рух і ведений вал 6, на якому він встановлений, та відповідний механізм машини (на Фіг.1-3 не показаний). Наявність на робочих поверхнях 2, 5 фрикційного матеріалу відповідно 8, 9 дозволяє підвищити коефіцієнт тертя пар ведучий шків 1 пас 7 та ведений шків 4 - пас 7, що дозволяє зни Комп’ютерна верстка Н. Лиcенко 4 зити силу натягу пасу, необхідної для забезпечення працездатності пасової передачі, і, таким чином, розвантажити пас і вали пасової передачі, що призводить до підвищення надійності та довговічності її роботи. Використання запропонованої конструкції пасової передачі в приводі машин дозволяє: - розширити асортимент пасових передач; - підвищити довговічність роботи пасової передачі шляхом зниження навантажень на пас та вали; - підвищити продуктивність машини за рахунок скорочення простоїв, зумовлених необхідністю ремонту або заміни робочих тіл пасової передачі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBelt transmission
Автори англійськоюPipa Borys Fedorovych, Konkov Heorhii Ihorovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюРеменная передача
Автори російськоюПипа Борис Федорович, Коньков Георгий Игоревич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 7/02
