Пасова передача

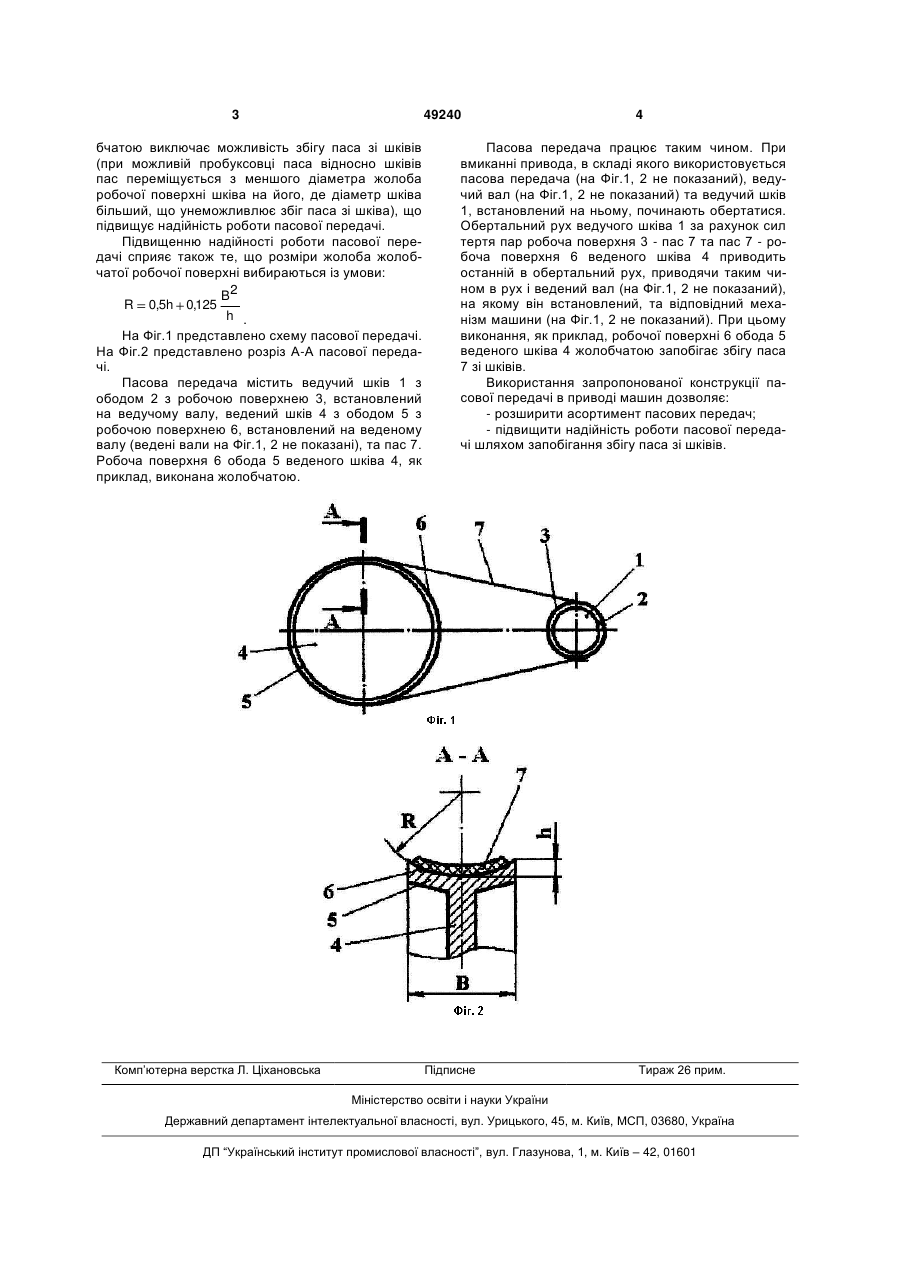

1. Пасова передача, ведучий шків якої має обід з робочою поверхнею, встановлений на ведучому валу, а ведений шків має обід з робочою поверхнею, встановлений на веденому валу, яка 3 49240 бчатою виключає можливість збігу паса зі шківів (при можливій пробуксовці паса відносно шківів пас переміщується з меншого діаметра жолоба робочої поверхні шківа на його, де діаметр шківа більший, що унеможливлює збіг паса зі шківа), що підвищує надійність роботи пасової передачі. Підвищенню надійності роботи пасової передачі сприяє також те, що розміри жолоба жолобчатої робочої поверхні вибираються із умови: B2 R 0,5h 0,125 h . На Фіг.1 представлено схему пасової передачі. На Фіг.2 представлено розріз А-А пасової передачі. Пасова передача містить ведучий шків 1 з ободом 2 з робочою поверхнею 3, встановлений на ведучому валу, ведений шків 4 з ободом 5 з робочою поверхнею 6, встановлений на веденому валу (ведені вали на Фіг.1, 2 не показані), та пас 7. Робоча поверхня 6 обода 5 веденого шківа 4, як приклад, виконана жолобчатою. Комп’ютерна верстка Л. Ціхановська 4 Пасова передача працює таким чином. При вмиканні привода, в складі якого використовується пасова передача (на Фіг.1, 2 не показаний), ведучий вал (на Фіг.1, 2 не показаний) та ведучий шків 1, встановлений на ньому, починають обертатися. Обертальний рух ведучого шківа 1 за рахунок сил тертя пар робоча поверхня 3 - пас 7 та пас 7 - робоча поверхня 6 веденого шківа 4 приводить останній в обертальний рух, приводячи таким чином в рух і ведений вал (на Фіг.1, 2 не показаний), на якому він встановлений, та відповідний механізм машини (на Фіг.1, 2 не показаний). При цьому виконання, як приклад, робочої поверхні 6 обода 5 веденого шківа 4 жолобчатою запобігає збігу паса 7 зі шківів. Використання запропонованої конструкції пасової передачі в приводі машин дозволяє: - розширити асортимент пасових передач; - підвищити надійність роботи пасової передачі шляхом запобігання збігу паса зі шківів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
