Пристрій реєстрації переміщень з ємнісним диференціальним перетворювачем

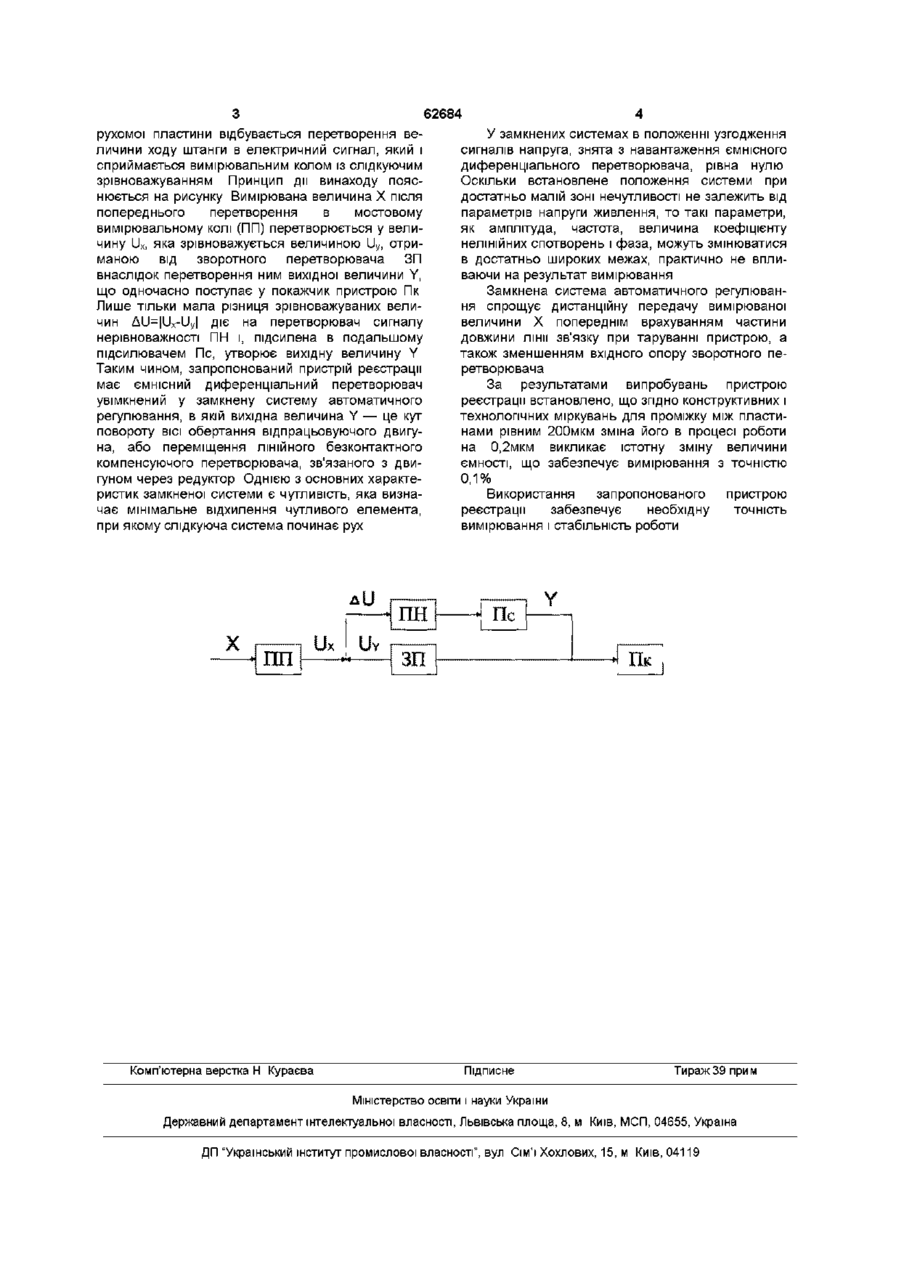

Пристрій реєстрації переміщень з ємнісним диференціальним перетворювачем для вимірювання деформацій земної кори, який складається з ємнісного диференціального перетворювача переміщень, попереднього перетворювача, перетворювача сигналу нерівноважності, зворотного перетворювача, підсилювача і покажчика, який відрізняється тим, що ємнісний перетворювач переміщень увімкнений як диференціальний у замкнену систему автоматичного регулювання вимірювальної величини від перетворювача до покажчика пристрою В основу винаходу поставлено задачу підвищення точності вимірювань деформацій земної кори, яка в запропонованому пристрої реєстрації вирішується тим, що ємнісний перетворювач переміщень увімкнений як диференціальний у замкнену систему автоматичного регулювання На рисунку зображена загальна структурна схема запропонованого пристрою реєстрації, де X — вимірювана величина, ПП — попередній перетворювач, ПН — перетворювач сигналу нерівноважності, ЗП — зворотний перетворювач, Пс — підсилювач, Пк — покажчик пристрою Деформограф вимірює відносне зміщення двох точок земної породи Попереднім перетворювачем деформографа, який сприймає зміщення породи, є жорстка штанга Один кінець штанги закріплений на породі, другий — вільний і переміщується поступально відносно породи при її розтязі або стиску Для вимірювання вказаної неелектричної величини застосований ємнісний диференціальний перетворювач із змінним проміжком Конструктивно перетворювач складається із трьох пластин Між двома паралельними пластинами, закріпленими на породі і розміщеними одна проти другої, встановлена третя рухома пластина, яка з'єднана з вільним кінцем штанги При зміщенні 00 (О (О 62684 рухомої пластини відбувається перетворення веУ замкнених системах в положенні узгодження личини ходу штанги в електричний сигнал, який і сигналів напруга, знята з навантаження ємнісного сприймається вимірювальним колом із слідкуючим диференціального перетворювача, рівна нулю зрівноважуванням Принцип дії винаходу поясОскільки встановлене положення системи при нюється на рисунку Вимірювана величина X після достатньо малій зоні нечутливості не залежить від попереднього перетворення в мостовому параметрів напруги живлення, то такі параметри, вимірювальному колі (ПП) перетворюється у велияк амплітуда, частота, величина коефіцієнту чину Ux, яка зрівноважується величиною Uy, отринелінійних спотворень і фаза, можуть змінюватися маною від зворотного перетворювача ЗП в достатньо широких межах, практично не впливнаслідок перетворення ним вихідної величини Y, ваючи на результат вимірювання що одночасно поступає у покажчик пристрою Пк Замкнена система автоматичного регулюванЛише тільки мала різниця зрівноважуваних велиня спрощує дистанційну передачу вимірюваної чин UU=|Ux-Uy| діє на перетворювач сигналу величини X попереднім врахуванням частини нерівноважності ПН і, підсилена в подальшому довжини лінії зв'язку при таруванні пристрою, а підсилювачем Пс, утворює вихідну величину Y також зменшенням вхідного опору зворотного пеТаким чином, запропонований пристрій реєстрації ретворювача має ємнісний диференціальний перетворювач За результатами випробувань пристрою увімкнений у замкнену систему автоматичного реєстрації встановлено, що згідно конструктивних і регулювання, в якій вихідна величина Y — це кут технологічних міркувань для проміжку між пластиповороту ВІСІ обертання відпрацьовуючого двигунами рівним 200мкм зміна його в процесі роботи на, або переміщення ЛІНІЙНОГО безконтактного компенсуючого перетворювача, зв'язаного з двигуном через редуктор Однією З ОСНОВНИХ характеристик замкненої системи є чутливість, яка визначає мінімальне відхилення чутливого елемента, при якому слідкуюча система починає рух X р—~~~j U x на 0,2мкм викликає істотну зміну величини ємності, що забезпечує вимірювання з точністю 0,1% Використання запропонованого пристрою реєстрації забезпечує необхідну точність вимірювання і стабільність роботи UY І Ш і — — ! — Н ЗП Комп'ютерна верстка Н Кураєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
