Перетворювач енергії

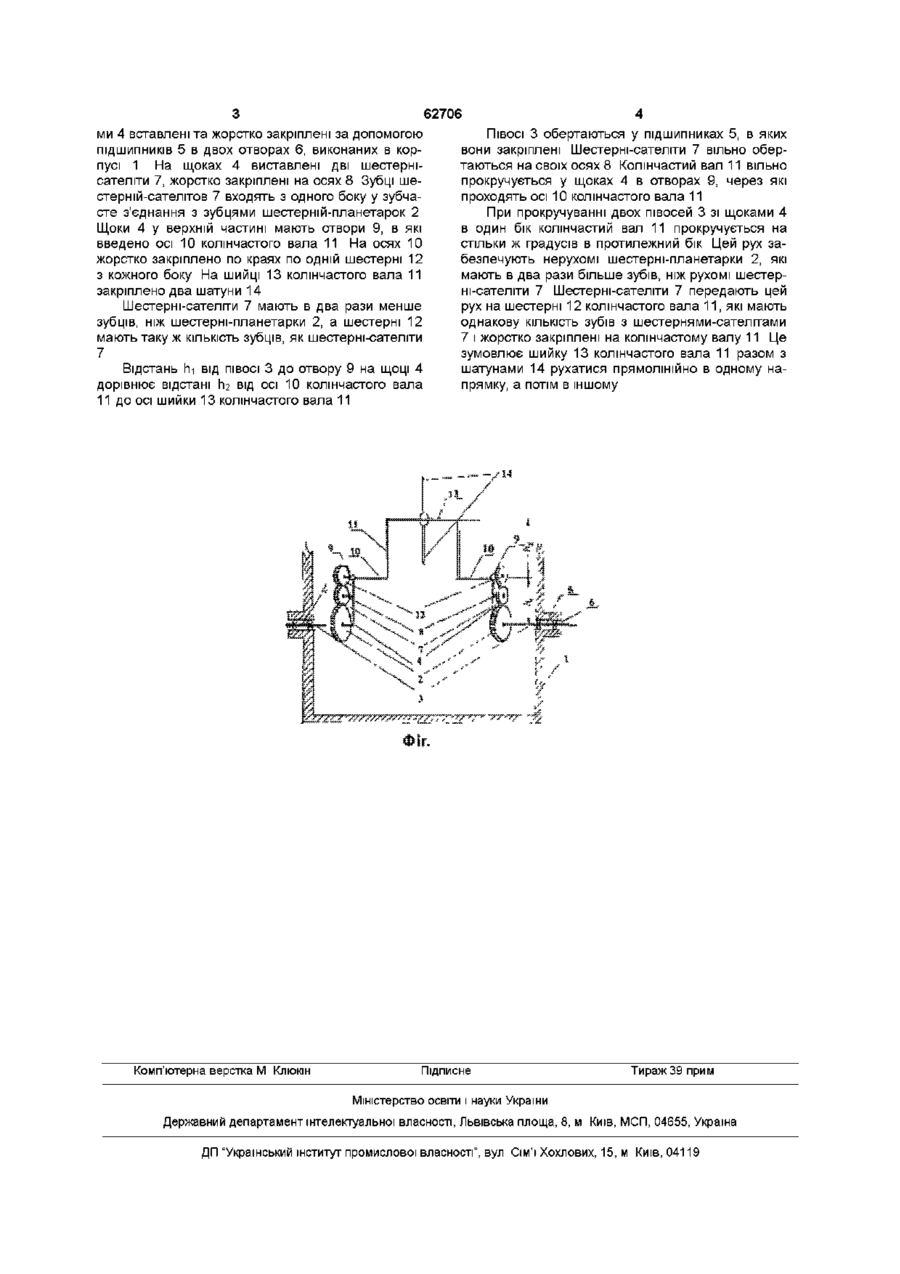

1 Перетворювач енергії, що містить колінчастий вал та шатуни, який відрізняється тим, що містить корпус, в якому встановлено дві нерухомі шестерні-планетарки, ПІВОСІ З щоками, які вставлені та закріплені за допомогою ПІДШИПНИКІВ В двох отворах, виконаних в корпусі, на щоках виставлені дві шестерні-сателіти, зубці яких входять з одного боку у зубчасте з'єднання з зубцями шестерень-планетарок, щоки у верхній частині мають отвори, в які введено осі колінчастого вала, на Винахід належить до вітроенергетики і може бути використаним як механізм у вітровій установці та інших механізмах, наприклад, для переміщення рухомої маточини нахиленої Відомо кривошипний шатунний механізм, який знайшов широке застосування у виробництві двигунів внутрішнього згоряння, компресорах, насосах Він МІСТИТЬ колінчастий вал, який при обертанні приводить у рух шатуни, що вільно переміщаються на колінчастому валі [Автомобили КамАЗ, М , «Недра», 1981, с 67-69] Зазначений механізм має малий хід шатунів із складним рухом, який неможливо врівноважити Через прикладання сили з різних напрямків під різним кутом відбувається бічне тертя та спрацювання деталей, внаслідок чого механізм має малий ККД В основу винаходу поставлено задачу шляхом введення нових елементів створити перетворювач енергії, який би збільшив хід шатунів, усунув бічне тертя, підвищив ККД та дав можливість отримати прямолінійний рух Поставлену задачу вирішують тим, що перетворювач енергії, що містить колінчастий вал та шатуни, згідно з винаходом, містить корпус, в якому встановлено дві нерухомі шестерні - планетарки, ПІВОСІ з щоками яких вставлені та закріплені за яких жорстко закріплено по краях по одній шестірні з кожного боку, на шийці колінчастого вала закріплено два шатуни, причому шатуни виконано з можливістю прямолінійного руху в горизонтальному напрямку в один, а потім в інший бік 2 Перетворювач за п 1, який відрізняється тим, що шестерні-сателіти мають в два рази менше зубців, ніж шестерні-планетарки 3 Перетворювач за п 1, який відрізняється тим, що шестерні мають таку ж КІЛЬКІСТЬ зубців, як шестерні-сателіти 4 Перетворювач за п 1, який відрізняється тим, що відстань від ПІВОСІ ДО отвору на щоці дорівнює відстані від осі колінчастого вала до осі шийки колінчастого вала допомогою ПІДШИПНИКІВ в двох отворах, виконаних в корпусі, на щоках виставлені дві шестернісателіти, зубці яких входять з одного боку у зубчасте з'єднання з зубцями шестерній-планетарок, щоки у верхній частині мають отвори, в які введено осі колінчастого вала, на яких жорстко закріплено по краях по одній шестерні з кожного боку, на шийці колінчастого вала закріплено два шатуни, причому шатуни виконано з можливістю прямолінійного руху в горизонтальному напрямку в один, а потім в інший бік Шестерні-сателіти мають в два рази менше зубців, ніж шестерні-планетарки, а шестерні мають таку ж КІЛЬКІСТЬ зубців, як шестерні-сателіти Відстань від ПІВОСІ до осі отвору на щоці дорівнює відстані від осі колінчастого вала до осі шийки колінчастого вала Конструкція перетворювача енергії, що заявляється, примушує шийку колінчастого вала разом із шатунами рухатися прямолінійно в один, а потім в інший бік Це дозволяє позбутися бічного тертя та спрацювання деталей, внаслідок чого підвищується ККД Винахід пояснюється кресленням Перетворювач енергії містить корпус 1, в якому встановлено дві нерухомі шестерні-планетарки 2 ПІВОСІ 3 шестерній-планетарок 2 разом із щока (О о (О 62706 ми 4 вставлені та жорстко закріплені за допомогою ПІДШИПНИКІВ 5 в двох отворах 6, виконаних в корпусі 1 На щоках 4 виставлені дві шестернісателіти 7, жорстко закріплені на осях 8 Зубці шестерній-сателітов 7 входять з одного боку у зубчасте з'єднання з зубцями шестерній-планетарок 2 Щоки 4 у верхній частині мають отвори 9, в які введено осі 10 колінчастого вала 11 На осях 10 жорстко закріплено по краях по одній шестерні 12 з кожного боку На шийці 13 колінчастого вала 11 закріплено два шатуни 14 Шестерні-сателіти 7 мають в два рази менше зубців, ніж шестерні-планетарки 2, а шестерні 12 мають таку ж КІЛЬКІСТЬ зубців, як шестерні-сателіти 7 Відстань hi від ПІВОСІ 3 до отвору 9 на щоці 4 дорівнює відстані гі2 від осі 10 колінчастого вала 11 до осі шийки 13 колінчастого вала 11 Комп'ютерна верстка М Клюкш ПІВОСІ 3 обертаються у підшипниках 5, в яких вони закріплені Шестерні-сателіти 7 вільно обертаються на своїх осях 8 Колінчастий вал 11 вільно прокручується у щоках 4 в отворах 9, через які проходять осі 10 колінчастого вала 11 При прокручуванні двох півосей 3 зі щоками 4 в один бік колінчастий вал 11 прокручується на стільки ж градусів в протилежний бік Цей рух забезпечують нерухомі шестерні-планетарки 2, які мають в два рази більше зубів, ніж рухомі шестерні-сателіти 7 Шестерні-сателіти 7 передають цей рух на шестерні 12 колінчастого вала 1 1 , які мають однакову КІЛЬКІСТЬ зубів з шестернями-сателітами 7 і жорстко закріплені на колінчастому валу 11 Це зумовлює шийку 13 колінчастого вала 11 разом з шатунами 14 рухатися прямолінійно в одному напрямку, а потім в іншому Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
