Газовий радіаційний пальник

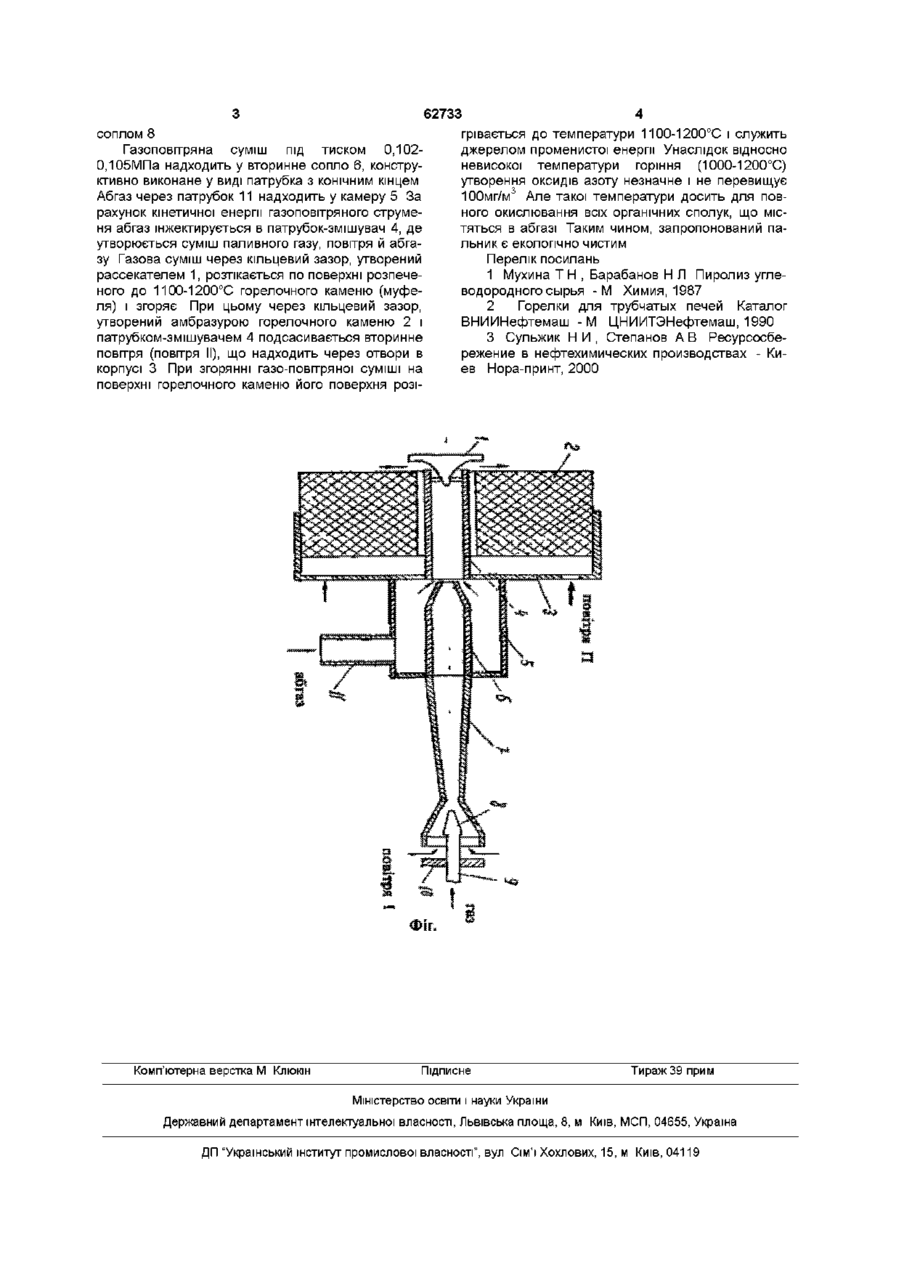

Газовий радіаційний пальник для спільного спалювання вуглеводневого газу й абгазу, що містить дифузор, газове сопло, розташоване на вході в дифузор, металевий корпус, вогнетривкий муфель для згоряння зазначеної суміші, який відрізняється тим, що додатково має вторинне сопло, встановлене після дифузора, газовий струмінь з якого інжектує абгаз, де змішуючись з газоповітряним потоком у патрубку-змішувачі, надходить на спалювання Винахід призначений для використання в ХІМІЧНІЙ, нафтопереробній, металургійній і ІНШІЙ галузях промисловості У зазначених галузях в процесах виробництва утворюються різні гази, що містять багато шкідливих компонентів і мають низьку теплотворну здатність, називані абгазами Абгази звичайно відводяться під низьким тиском, а це утруднює їхнє використання Спалювання газів з малим вмістом пальних компонентів вкрай утруднено, тому що для бідних сумішей температура запалювання різко зростає, особливо зі зменшенням концентрації пальних компонентів, що унеможливлює спалювання таких газів факельним способом 3 іншого боку, унаслідок низького тиску абгазів, швидкість газів на виході із сопла мала і не представляється можливим забезпечити інжекцію необхідної КІЛЬКОСТІ повітря для їхнього згоряння Крім того, велика КІЛЬКІСТЬ баласту не дозволяє забезпечити стійке їхнє горіння Як правило, велика частина таких газів викидається в атмосферу, чи спалюється у відкритих факелах, що приводить не тільки до значних втрат тепла, але і до забруднення атмосфери строїв для спалювання газів будь-якої калорійності і зниження шкідливих викидів в атмосферу Поставлена мета досягається тим що, газовий радіаційний пальник, який містить дифузор, газове сопло, розташоване на вході в дифузор, металевий корпус, вогнетривкий муфель для згоряння зазначеної суміші додатково має вторинне сопло, встановлене після дифузора, газова струмінь з якого інжектує абгаз, де він змішуючись з газоповітряним потоком у патрубку-змішувачі, надходить на спалювання Згоряння суміші (вуглеводородный газ, абгаз, повітря) виробляється на вогнетривкій розпеченій поверхні, на якій реакції горіння протікають навіть при концентрації пальних компонентів у суміші близької до нуля ВІДОМІ різні конструкції радіаційних пальників [1, 2] Але вони погано пристосовані для спалювання малокалорійних газів Наприклад, пальники фірми "ВНИИНефтемаш", "Нафтохімекология", Луммус і ш можуть працювати тільки на вуглеводородных газах з теплотворною здатністю не нижче 10000кДж/м3 [3] Метою дійсного винаходу є створення при Газовий радіаційний комбінований пальник має наступні елементи колпачок-рассекатель 1, вогнетривкий муфель 2, металевий корпус 3, патрубок-змішувач 4, камера абгазу 5, вторинне сопло 6, дифузор-змішувач 7, газове сопло 8, газоподводящий патрубок 9, шайба-заслінка 10, патрубок абгазу 11 Пальник працює в такий спосіб Паливний углеводородний газ під тиском 0,2-0,5МПа подається в сопло 8, минає з нього з великою швидкістю і інжектирує первинне повітря (повітря І), КІЛЬКІСТЬ якого регулюється шайбою-заслінкою 9 За рахунок кінетичної енергії газу, що випливає із сопла 8, у дифузорі 7 відбувається підвищення тиску газоповітряної суміші Для забезпечення необхідного тиску в дифузорі потрібен і більш високий, ніж в існуючих пальниках, тиск газу перед СО го (О соплом 8 Газоповітряна суміш під тиском 0,1020,105МПа надходить у вторинне сопло 6, конструктивно виконане у виді патрубка з конічним кінцем Абгаз через патрубок 11 надходить у камеру 5 За рахунок кінетичної енергії газоповітряного струменя абгаз інжектирується в патрубок-змішувач 4, де утворюється суміш паливного газу, повітря й абгазу Газова суміш через кільцевий зазор, утворений рассекателем 1, розтікається по поверхні розпеченого до 1100-1200°С горелочного каменю (муфеля) і згоряє При цьому через кільцевий зазор, утворений амбразурою горелочного каменю 2 і патрубком-змішувачем 4 подсасивається вторинне повітря (повітря II), що надходить через отвори в корпусі 3 При згорянні газо-повітряної суміші на поверхні горелочного каменю його поверхня розі Комп'ютерна верстка М Клюкш 62733 грівається до температури 1100-1200°С і служить джерелом променистої енергії Унаслідок відносно невисокої температури горіння (1000-1200°С) утворення оксидів азоту незначне і не перевищує 3 100мг/м Але такої температури досить для повного окислювання всіх органічних сполук, що містяться в абгазі Таким чином, запропонований пальник є екологічно чистим Перелік посилань 1 Мухина Т Н , Барабанов Н Л Пиролиз углеводородного сырья - М Химия, 1987 2 Горелки для трубчатых печей Каталог ВНИИНефтемаш -М ЦНИИТЭНефтемаш, 1990 3 Сульжик Н И , Степанов А В Ресурсосбережение в нефтехимических производствах - Киев Нора-принт, 2000 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
