Нефритована полива для фарфору

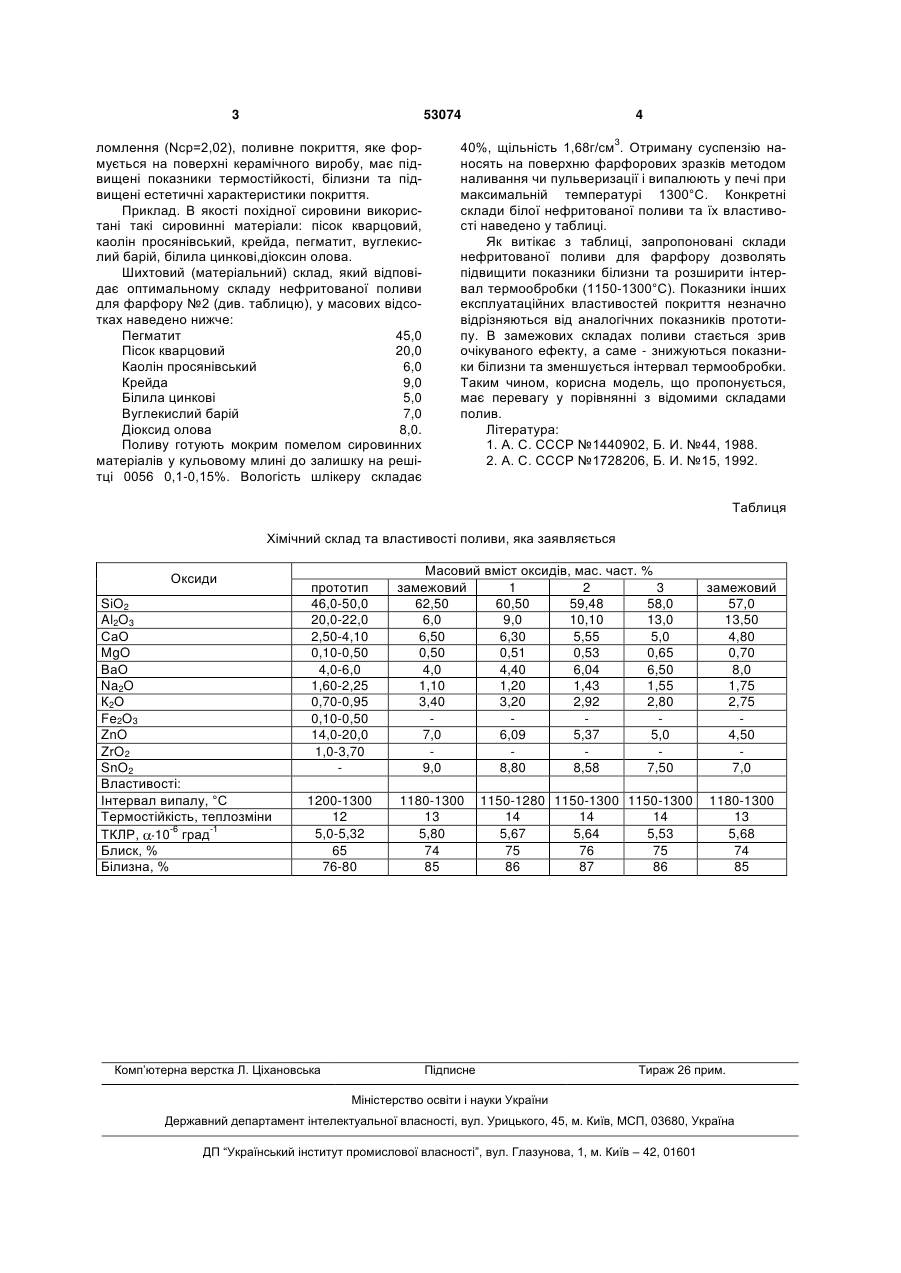

Нефритована полива для фарфору, що містить SiO2, Аl2О3, CaO, MgO, BaO, Na2O, K2O, ZnO, яка відрізняється тим, що додатково містить SnO2 у наступному співвідношенні компонентів, мас. част. %: SіO2 58,0-60,5; Аl2О3 10,10-13,0; СаО 5,0-6,30; MgO 0,51-0,65; BaO 4,40-6,50; Na2O 1,201,55; К2О 2,80-3,20; ZnO 5,0-6,09; SnO2 7,50-8,80. (19) (21) u201002612 (22) 09.03.2010 (24) 27.09.2010 (46) 27.09.2010, Бюл.№ 18, 2010 р. (72) ЛІСАЧУК ГЕОРГІЙ ВІКТОРОВИЧ, ТРУСОВА ЮЛІЯ ДМИТРІВНА, БІЛОСТОЦЬКА ЛЮБОВ ОЛЕКСАНДРІВНА, ПАВЛОВА ЛЮДМИЛА ВАСИЛІВНА, ЧИРКІНА МАРИНА АНАТОЛІЇВНА 3 53074 ломлення (Ncp=2,02), поливне покриття, яке формується на поверхні керамічного виробу, має підвищені показники термостійкості, білизни та підвищені естетичні характеристики покриття. Приклад. В якості похідної сировини використані такі сировинні матеріали: пісок кварцовий, каолін просянівський, крейда, пегматит, вуглекислий барій, білила цинкові,діоксин олова. Шихтовий (матеріальний) склад, який відповідає оптимальному складу нефритованої поливи для фарфору №2 (див. таблицю), у масових відсотках наведено нижче: Пегматит 45,0 Пісок кварцовий 20,0 Каолін просянівський 6,0 Крейда 9,0 Білила цинкові 5,0 Вуглекислий барій 7,0 Діоксид олова 8,0. Поливу готують мокрим помелом сировинних матеріалів у кульовому млині до залишку на решітці 0056 0,1-0,15%. Вологість шлікеру складає 4 40%, щільність 1,68г/см3. Отриману суспензію наносять на поверхню фарфорових зразків методом наливання чи пульверизації і випалюють у печі при максимальній температурі 1300°С. Конкретні склади білої нефритованої поливи та їх властивості наведено у таблиці. Як витікає з таблиці, запропоновані склади нефритованої поливи для фарфору дозволять підвищити показники білизни та розширити інтервал термообробки (1150-1300°С). Показники інших експлуатаційних властивостей покриття незначно відрізняються від аналогічних показників прототипу. В замежових складах поливи стається зрив очікуваного ефекту, а саме - знижуються показники білизни та зменшується інтервал термообробки. Таким чином, корисна модель, що пропонується, має перевагу у порівнянні з відомими складами полив. Література: 1. А. С. СССР №1440902, Б. И. №44, 1988. 2. А. С. СССР №1728206, Б. И. №15, 1992. Таблиця Хімічний склад та властивості поливи, яка заявляється Оксиди SiO2 Al2O3 СаО MgO ВаО Na2O К2О Fe2O3 ZnO ZrO2 SnO2 Властивості: Інтервал випалу, °С Термостійкість, теплозміни ТКЛР, 10-6 град-1 Блиск, % Білизна, % прототип 46,0-50,0 20,0-22,0 2,50-4,10 0,10-0,50 4,0-6,0 1,60-2,25 0,70-0,95 0,10-0,50 14,0-20,0 1,0-3,70 Масовий вміст оксидів, мас. част. % замежовий 1 2 3 62,50 60,50 59,48 58,0 6,0 9,0 10,10 13,0 6,50 6,30 5,55 5,0 0,50 0,51 0,53 0,65 4,0 4,40 6,04 6,50 1,10 1,20 1,43 1,55 3,40 3,20 2,92 2,80 7,0 6,09 5,37 5,0 9,0 8,80 8,58 7,50 замежовий 57,0 13,50 4,80 0,70 8,0 1,75 2,75 4,50 7,0 1200-1300 12 5,0-5,32 65 76-80 1180-1300 13 5,80 74 85 1180-1300 13 5,68 74 85 Комп’ютерна верстка Л. Ціхановська 1150-1280 1150-1300 1150-1300 14 14 14 5,67 5,64 5,53 75 76 75 86 87 86 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
