П’єзоелектричний трансформатор
Номер патенту: 62844
Опубліковано: 12.09.2011
Автори: Шарапов Валерій Михайлович, Базіло Костянтин Вікторович, Сотула Жанна Василівна, Ткаченко Олександр Сергійович
Формула / Реферат
П'єзоелектричний трансформатор, який містить п'єзоелемент з двома системами електродів, джерело електричних коливань та електричне навантаження, який відрізняється тим, що в п'єзотрансформатор введено конденсатор, причому котушка індуктивності з'єднана з джерелом електричних коливань та першим електродом першої системи електродів п'єзоелемента, а перший електрод другої системи електродів з'єднаний з електричним навантаженням, конденсатор з'єднаний з другими електродами першої та другої систем електродів, інші електроди джерела електричних коливань, конденсатора та електричного навантаження з'єднані з загальним проводом схеми.
Текст

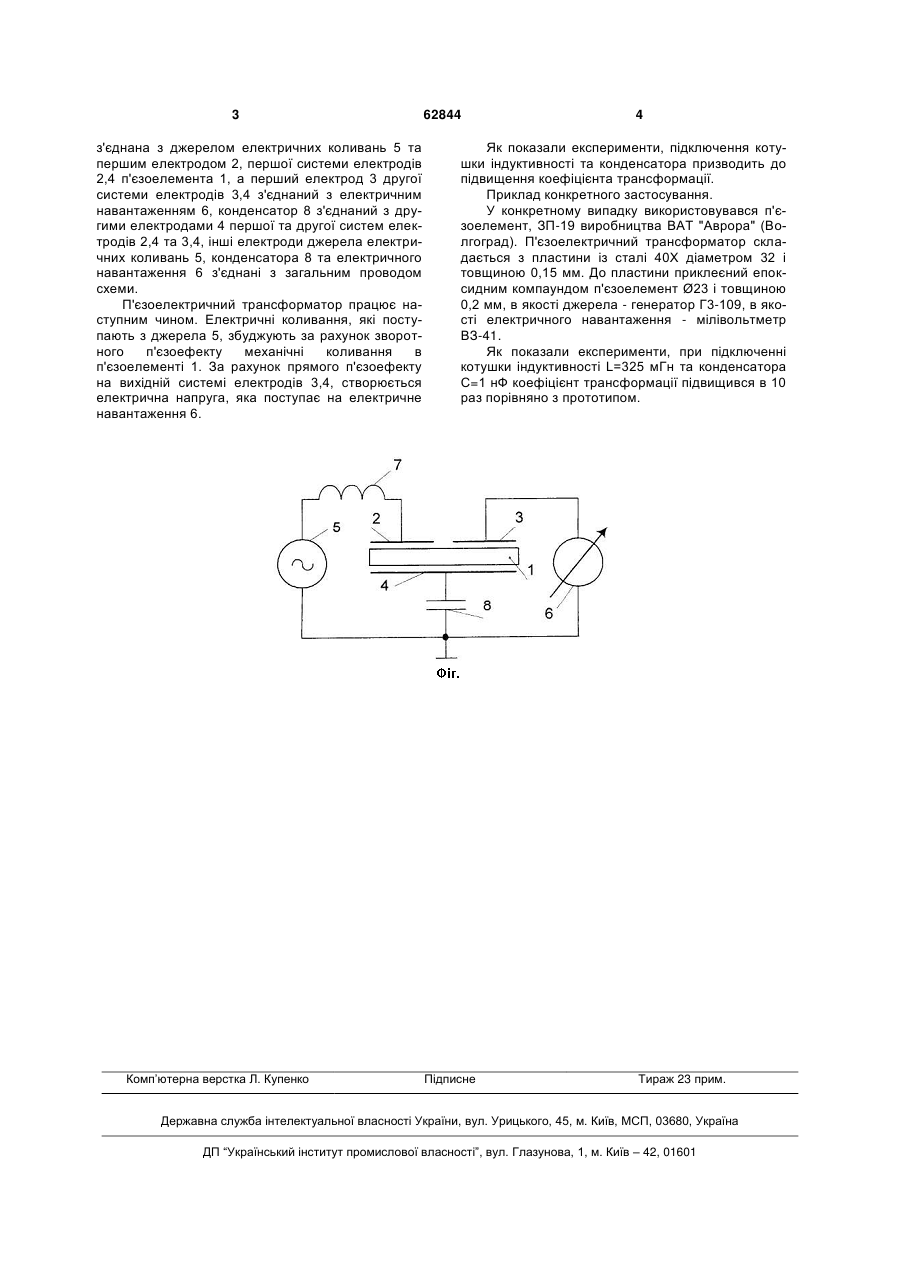

П'єзоелектричний трансформатор, який містить п'єзоелемент з двома системами електродів, джерело електричних коливань та електричне 3 з'єднана з джерелом електричних коливань 5 та першим електродом 2, першої системи електродів 2,4 п'єзоелемента 1, а перший електрод 3 другої системи електродів 3,4 з'єднаний з електричним навантаженням 6, конденсатор 8 з'єднаний з другими електродами 4 першої та другої систем електродів 2,4 та 3,4, інші електроди джерела електричних коливань 5, конденсатора 8 та електричного навантаження 6 з'єднані з загальним проводом схеми. П'єзоелектричний трансформатор працює наступним чином. Електричні коливання, які поступають з джерела 5, збуджують за рахунок зворотного п'єзоефекту механічні коливання в п'єзоелементі 1. За рахунок прямого п'єзоефекту на вихідній системі електродів 3,4, створюється електрична напруга, яка поступає на електричне навантаження 6. Комп’ютерна верстка Л. Купенко 62844 4 Як показали експерименти, підключення котушки індуктивності та конденсатора призводить до підвищення коефіцієнта трансформації. Приклад конкретного застосування. У конкретному випадку використовувався п'єзоелемент, ЗП-19 виробництва ВАТ "Аврора" (Волгоград). П'єзоелектричний трансформатор складається з пластини із сталі 40Х діаметром 32 і товщиною 0,15 мм. До пластини приклеєний епоксидним компаундом п'єзоелемент Ø23 і товщиною 0,2 мм, в якості джерела - генератор Г3-109, в якості електричного навантаження - мілівольтметр ВЗ-41. Як показали експерименти, при підключенні котушки індуктивності L=325 мГн та конденсатора С=1 нФ коефіцієнт трансформації підвищився в 10 раз порівняно з прототипом. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric transformer
Автори англійськоюSharapov Valerii Mykhailovych, Tkachenko Oleksandr Serhiiovych, Bazilo Kostiantyn Viktorovych, Sotula Zhanna Vasylivna
Назва патенту російськоюПьезоэлектрический трансформатор
Автори російськоюШарапов Валерий Михайлович, Ткаченко Александр Сергеевич, Базило Константин Викторович, Сотула Жанна Васильевна
МПК / Мітки
МПК: H01F 30/00
Мітки: трансформатор, п'єзоелектричний
