Напівпружна призматична шпонка

Номер патенту: 47272

Опубліковано: 25.01.2010

Автори: Малащенко Володимир Олександрович, Стрілець Володимир Миколайович, Стрілець Олег Романович

МПК: F16B 3/00

Мітки: призматична, напівпружна, шпонка

Формула / Реферат:

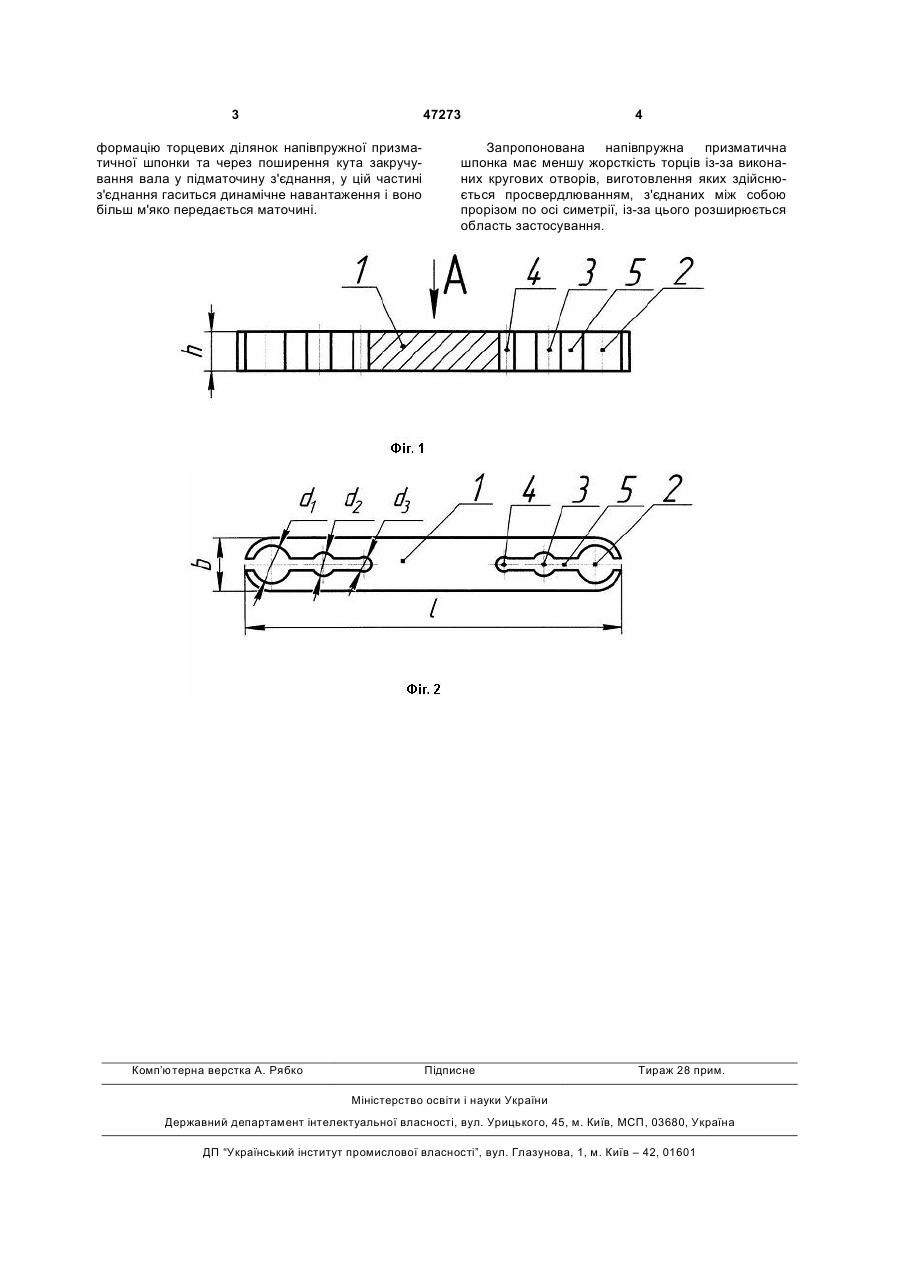

Напівпружна призматична шпонка з отворами у вигляді півкруга з трикутником зі сторони торців вздовж осі симетрії, яка відрізняється тим, що зі сторони торців вздовж осі симетрії виконані два і більше окремі кругові отвори з діаметрами d1, d2, d3, ..., dn, причому d1>d2, d2>d3, ..., dn-1>dn.

Номер патенту: 5024

Опубліковано: 15.02.2005

Автори: Кідрук Максим Іванович, Стрілець Володимир Миколайович, Стрілець Олег Романович

МПК: F16B 3/00

Мітки: шпонка

Формула / Реферат:

Шпонка, що містить комплект окремих циліндричних частин із лисками й вирізами з двох сторін уздовж і паралельно осі симетрії шпонки та з'єднувальних частин, яка відрізняється тим, що згадані вирізи в окремих циліндричних частинах із лисками виконані під кутом до осі симетрії шпонки так, що при збиранні шпонки, установленні з'єднувальних частин, окремі циліндричні частини з лисками зміщені відносно осі симетрії шпонки почергово, наприклад,...

Номер патенту: 59713

Опубліковано: 15.09.2003

Автори: Хрипун Олег Романович, Стрілець Володимир Миколайович, Костюк Олександр Павлович, Годованюк Олександр Федорович

МПК: F16B 3/00

Мітки: шпонка

Формула / Реферат:

Шпонка у вигляді комплекту окремих циліндричних частин, встановлених перпендикулярно до дна шпонкового паза, яка відрізняється тим, що окремі циліндричні частини з‘єднані між собою з‘єднувальними частинами, причому кожна окрема циліндрична частина має лиски з двох сторін, паралельні повздовжній осі симетрії шпонки, а по осі симетрії з двох протилежних сторін виконані вирізи для установки з‘єднувальних частин, товщина з‘єднувальних частин...

Номер патенту: 69665

Опубліковано: 15.09.2004

Автори: Стрілець Олег Романович, Стрілець Володимир Миколайович

МПК: F16B 3/00

Мітки: шпонка

Формула / Реферат:

Шпонка, яка складається з комплекту суцільних циліндричних частин з лисками, з'єднаних між собою по поздовжній осі симетрії, яка відрізняється тим, що згадані суцільні циліндричні частини з лисками виконані пустотілими і з'єднані між собою по поздовжній осі симетрії суцільною з'єднувальною планкою з виступами і заглибинами, крок виступів або заглибин , де

Номер патенту: 49619

Опубліковано: 15.06.2005

Автори: Стрілець Володимир Миколайович, Костюк Олександр Павлович, Хрипун Олег Романович, Буняк Любомир Констянтинович

МПК: F16B 3/00

Мітки: шпонка

Формула / Реферат:

Шпонка, що складається з не менше ніж двох призматичних частин, сполучених між собою плоскими торцями, і з’єднувальної планки, встановленої у пази, розташовані для її установки у кожній окремій частині по лінії симетрії і перпендикулярно поперечному перерізу шпонки, яка відрізняється тим, що спряжені торці окремих призматичних частин виконані похилими назовні від ліній симетрії грані кожної частини так, що у складеній з окремих частин шпонці...
