Пристрій для відображення символів на екрані електронно-променевої трубки

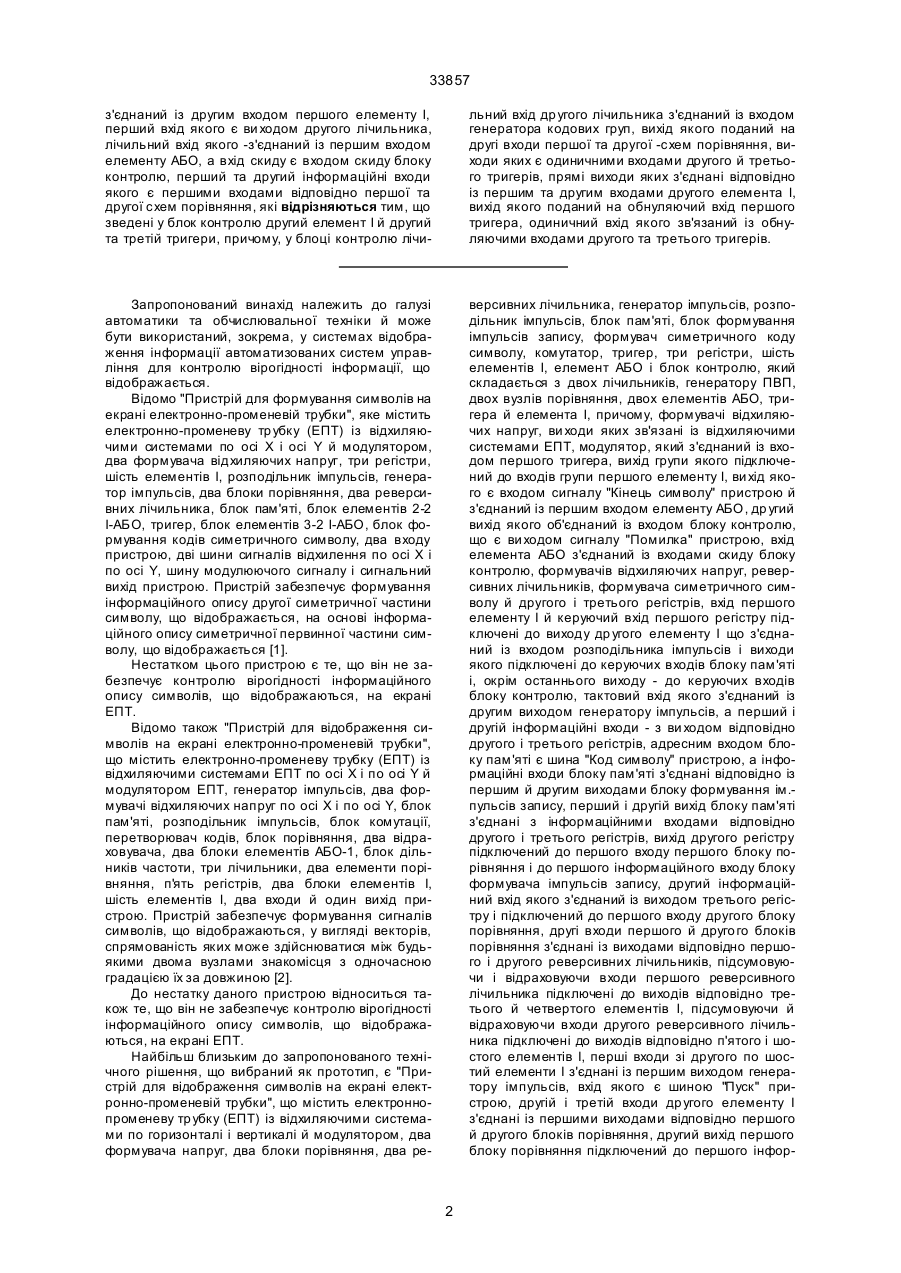

Пристрій для відображення символів на екрані електронно-променевої трубки що містить електронно-променеву трубк у (ЕПТ) із відхиляючими системами по осях Х та Y й модулятором, формувачі відхиляючих напруг по осях Х та Y, регістр коду підсвітлення, два регістри, генератор імпульсів, розподільник імпульсів, блок пам'яті, блок формування імпульсів запису, формувач симетричного коду символу, комутатор, тригер, блок контролю, який складається з генератора кодових груп, двох схем порівняння, двох лічильників, тригера й елементів І та АБО, два реверсивних лічильники, два блоки порівняння, шість елементів І й елемент AБО, причому, шина "Пуск" пристрою є входом генератору імпульсів, перший вихід якого з'єднаний із першим входом другого - шостого елементів І, а др угий - із тактовим входом блоку контролю, вихід якого є ви ходом сигналу "Помилка" пристрою й поданий на другий вхід елементу АБО, ви хід якого з'єднаний із входами скиду блоку контролю, формувачів відхиляючих напруг по осях Х та Y, першого й другого регістрів, першого й другого реверсивних лічильників та формувача симетричного коду символу, вихід якого є третім інформаційним входом блоку формувача імпульсів запису, перший та другій входи якого подані на відповідно другій та третій інформаційні входи блоку пам'яті, перший й другий вихід якого з'єднані із інформаційними входами відповідно першого та другого регістрів, виходи яких подані на перші входи відповідно першого та другого блоків порівняння, на відповідно перші й другі інформаційні входи блоку контролю та блоку формувача імпульсів запису, перший та другий керуючі входи якого з'єднані відповідно із першим й другим керуючими входами комутатору й відповідно із прямим та інверсним виходом тригера, установлювальний вхід якого є інформаційними входами формувача симетричного коду символу, регістра коду підсвітлення, першим інформаційним входом блоку пам'яті і шиною A (54) ПРИСТРІЙ ДЛЯ ВІДОБРАЖЕННЯ СИМВОЛІВ НА ЕКРАНІ ЕЛЕКТРОННО-ПРОМЕНЕВОЇ ТРУБКИ 33857 з'єднаний із другим входом першого елементу І, перший вхід якого є ви ходом другого лічильника, лічильний вхід якого -з'єднаний із першим входом елементу АБО, а вхід скиду є входом скиду блоку контролю, перший та другий інформаційні входи якого є першими входами відповідно першої та другої схем порівняння, які відрізняються тим, що зведені у блок контролю другий елемент І й другий та третій тригери, причому, у блоці контролю лічи льний вхід др угого лічильника з'єднаний із входом генератора кодових груп, вихід якого поданий на другі входи першої та другої -схем порівняння, виходи яких є одиничними входами другого й третього тригерів, прямі виходи яких з'єднані відповідно із першим та другим входами другого елемента І, вихід якого поданий на обнуляючий вхід першого тригера, одиничний вхід якого зв'язаний із обнуляючими входами другого та третього тригерів. Запропонований винахід належить до галузі автоматики та обчислювальної техніки й може бути використаний, зокрема, у системах відображення інформації автоматизованих систем управління для контролю вірогідності інформації, що відображається. Відомо "Пристрій для формування символів на екрані електронно-променевій трубки", яке містить електронно-променеву тр убку (ЕПТ) із відхиляючими системами по осі Х і осі Y й модулятором, два формувача відхиляючих напруг, три регістри, шість елементів І, розподільник імпульсів, генератор імпульсів, два блоки порівняння, два реверсивних лічильника, блок пам'яті, блок елементів 2-2 І-АБО, тригер, блок елементів 3-2 І-АБО, блок формування кодів симетричного символу, два входу пристрою, дві шини сигналів відхилення по осі Х і по осі Y, шину модулюючого сигналу і сигнальний вихід пристрою. Пристрій забезпечує формування інформаційного опису другої симетричної частини символу, що відображається, на основі інформаційного опису симетричної первинної частини символу, що відображається [1]. Нестатком цього пристрою є те, що він не забезпечує контролю вірогідності інформаційного опису символів, що відображаються, на екрані ЕПТ. Відомо також "Пристрій для відображення символів на екрані електронно-променевій трубки", що містить електронно-променеву трубку (ЕПТ) із відхиляючими системами ЕПТ по осі Х і по осі Y й модулятором ЕПТ, генератор імпульсів, два формувачі відхиляючих напруг по осі Х і по осі Y, блок пам'яті, розподільник імпульсів, блок комутації, перетворювач кодів, блок порівняння, два відраховувача, два блоки елементів АБО-1, блок дільників частоти, три лічильники, два елементи порівняння, п'ять регістрів, два блоки елементів I, шість елементів І, два входи й один вихід пристрою. Пристрій забезпечує формування сигналів символів, що відображаються, у вигляді векторів, спрямованість яких може здійснюватися між будьякими двома вузлами знакомісця з одночасною градацією їх за довжиною [2]. До нестатку даного пристрою відноситься також те, що він не забезпечує контролю вірогідності інформаційного опису символів, що відображаються, на екрані ЕПТ. Найбільш близьким до запропонованого технічного рішення, що вибраний як прототип, є "Пристрій для відображення символів на екрані електронно-променевій трубки", що містить електроннопроменеву тр убку (ЕПТ) із відхиляючими системами по горизонталі і вертикалі й модулятором, два формувача напруг, два блоки порівняння, два ре версивних лічильника, генератор імпульсів, розподільник імпульсів, блок пам'яті, блок формування імпульсів запису, формувач симетричного коду символу, комутатор, тригер, три регістри, шість елементів І, елемент АБО і блок контролю, який складається з двох лічильників, генератору ПВП, двох вузлів порівняння, двох елементів АБО, тригера й елемента І, причому, формувачі відхиляючих напруг, ви ходи яких зв'язані із відхиляючими системами ЕПТ, модулятор, який з'єднаний із входом першого тригера, вихід групи якого підключений до входів групи першого елементу І, ви хід якого є входом сигналу "Кінець символу" пристрою й з'єднаний із першим входом елементу АБО, др угий вихід якого об'єднаний із входом блоку контролю, що є ви ходом сигналу "Помилка" пристрою, вхід елемента АБО з'єднаний із входами скиду блоку контролю, формувачів відхиляючих напруг, реверсивних лічильників, формувача симетричного символу й другого і третього регістрів, вхід першого елементу І й керуючий вхід першого регістру підключені до виходу др угого елементу I що з'єднаний із входом розподільника імпульсів і виходи якого підключені до керуючих входів блоку пам'яті і, окрім останнього виходу - до керуючих входів блоку контролю, тактовий вхід якого з'єднаний із другим виходом генератору імпульсів, а перший і другій інформаційні входи - з ви ходом відповідно другого і третього регістрів, адресним входом блоку пам'яті є шина "Код символу" пристрою, а інформаційні входи блоку пам'яті з'єднані відповідно із першим й другим виходами блоку формування ім.пульсів запису, перший і другій вихід блоку пам'яті з'єднані з інформаційними входами відповідно другого і третього регістрів, вихід другого регістру підключений до першого входу першого блоку порівняння і до першого інформаційного входу блоку формувача імпульсів запису, другий інформаційний вхід якого з'єднаний із виходом третього регістру і підключений до першого входу другого блоку порівняння, другі входи першого й друго го блоків порівняння з'єднані із виходами відповідно першого і другого реверсивних лічильників, підсумовуючи і відраховуючи входи першого реверсивного лічильника підключені до виходів відповідно третього й четвертого елементів І, підсумовуючи й відраховуючи входи другого реверсивного лічильника підключені до виходів відповідно п'ятого і шостого елементів І, перші входи зі другого по шостий елементи І з'єднані із першим виходом генератору імпульсів, вхід якого є шиною "Пуск" пристрою, другій і третій входи др угого елементу І з'єднані із першими виходами відповідно першого й другого блоків порівняння, другий вихід першого блоку порівняння підключений до першого інфор 2 33857 ходження відповідно t й to. Перший з імпульсів періоду t, проходячи через другий елемент І, здійснює зрушення коду у першому регістрі коду підсвітлення на один розряд з тим, щоб до модулятору ЕПТ був підключений символ підсвітлення першого фрагменту зображення. Цей же імпульс переводить розподільник імпульсів у стан, коли на його першому виході формується імпульс. Це забезпечує зчитування інформації з першого регістру блоку пам'яті у другій і третій регістри. У початковому стані електронний промінь ЕПТ знаходиться на початку координат, тобто у правому нижньому куті знакового поля. Перший і другій блоки порівняння, порівнюючи стани відповідно другого і третього регістрів із станом відповідних першого і другого реверсивних лічильників, виробляють на одному з своїх ви ходів сигнал. Якщо сигнал виникає на других або третіх ви ходах, то відбувається переміщення променю ЕПТ у сторону відповідно збільшення або зменшення відповідної координати. Це забезпечується тим, що другі виходи першого й другого блоків порівняння підключені до інформаційних входів формувань відхиляючих напруг, а третій вихід - до відраховуючи х других інформаційних входів відповідних формувачів відхиляючих напруг. Переміщення електронного променю ЕПТ по тій або іншій координаті триває до тих пір, доки не відбудеться зрівноваження станів другого і третього регістрів і відповідних першого й другого реверсивних лічильників. Заповнення першого й другого реверсивних лічильників відбувається таким чином, що, якщо промінь ЕПТ переміщується у сторону збільшення координати, та імпульси періоду t надходять на підсумовуючий вхід відповідного реверсивного лічильника, якщо переміщення електронного променю ЕПТ відбувається у сторону зменшення координати, те імпульси з першого виходу генератора імпульсів надходять на відраховуючи входи відповідних реверсивних лічильників. Це забезпечується тим, що другі й треті виходи першого й другого блоків порівняння з'єднані із одним з входів відповідних третього шостого елементів І, на інші входи яких надходять імпульси з першого виходу генератора імпульсів. Переміщення променю ЕПТ по одній з координат припиняється відразу ж, як тільки стан другого й третього регістру буде дорівнювати стану відповідного першого або другого реверсивного лічильника. У цьому випадку сигнал виникає на першому виході відповідного першого або другого блоку порівняння. Однак, по іншій координаті переміщення променю ЕПТ може тривати, оскільки блоки порівняння працюють незалежно. У блоці контролю при цьому відбуваються наступні перетворення. Водночас з початком формування першого фрагменту зображення імпульс з першого виходу розподільника імпульсів переводить у блоці контролю другий лічильник у перший стан. Цей же імпульс через перший елемент АБО обнулює перший лічильник й переводить в одиничний стан тригер, внаслідок чого заздалегідь відкривається елемент І. Імпульси періоду to, що надходять з другого ви ходу генератора імпульсів пристрою, в блоці контролю надходять на лічильний вхід першого лічильника й тактовий вхід генератора ПВП. Генератор ПВП формує на своїх прямому й інверсному виході вісьмирозрядні кодові групи, маційного входу першого формувача відхиляючих напруг, до др уго го входу третього елементу І й до першому інформаційного входу комутатора, другий інформаційний вхід якого підключений до третього виходу першого блоку порівняння й з'єднаного із другим інформаційним входом першого формувача відхиляючих напруг й із другим входом четвертого елементу І, другий вихід др угого блоку порівняння підключений до першого інформаційного входу другого формувача відхиляючих напруг, до третього інформаційного входу комутатору й до другого входу п'ятого елементу І, третій вихід друго го блоку порівняння з'єднаний із другим інформаційним входом другого формувача відхиляючих напруг, із четвертим інформаційним входом комутатор у й із другим входом шостого елементу І, керуючі входи комутатору підключені відповідно до першого і до інверсійного виходів тригера й з'єднаних із керуючими входами блоку формувача імпульсів запису, третій інформаційний вхід якого з'єднаний із виходом формувача симетричного коду символу, установлювальний вхід якого підключений до другого із керуючих ви ходів розподільника імпульсів, перші й другі тактові входи формувача симетричного коду символу з'єднані відповідно із першим й другим виходами комутатору, шина "Код символу" пристрою підключена до інформаційних входів формувача симетричного коду символу, першого регістру й до установлювального входу тригера, крім того, у блоці контролю входи першого елементу АБО є керуючими входами блоку контролю, вихід першого елементу АБО з'єднаний із входом скиду першого лічильника, входом генератора ПВП й першим установлювальним входом тригера, прямий вихід якого з'єднаний із першим входом елементу І, ви хід якого є виходом блоку контролю, другий вхід елементу І з'єднаний із інверсним виходом другого лічильника, а третій вхід - із прямим виходом першого лічильника, другий установлювальний вхід тригера у блоці контролю підключений до входу другого елементу АБО, ви ходи якого з'єднані із виходами першого й другого вузлів порівняння, перші входи яких є першим інформаційним входом блоку контролю, другим інформаційним входом якого є другі входи вузлів порівняння, треті входи яких з'єднані із виходами генератора ПВП, вхід скиду другого лічильника є входом скиду блоку контролю, а лічильний вхід другого лічильника з'єднаний із першим входом першого елементу АБО, лічильний вхід першого лічильника є тактовим входом блоку контролю [3]. Робота даного пристрою полягає у наступному. У початковому стані всі розділи другого й третього регістрів та першого й другого реверсивних лічильників знаходяться у нульовому стані, тому з перших виходів першого й другого блоків порівняння знімаються високі потенціали. Первинна частина коду симетричного символу записується по шині "Код символу" у регістри блоку пам'яті, у перший регістр коду підсвітлення, у тригер й у чарунки пам'яті формувача симетричного коду символу (усього 52 дв. одиниць). За сигналом "Пуск", що надходить по однойменній шині пристрою, запускається генератор імпульсів, з першого й другого ви ходу якого знімаються імпульси періодів про 3 33857 що в першому й другому вузлах порівняння порівнюються із кодовими групами від другого й третього регістрів пристрою. При збігу будь якої кодової групи від генератора ПВП й від другого або третього регістрів пристрою на виході відповідного вузла порівняння формується одиничний сигнал, який через другий елемент АБО обнулює тригер, тобто вважається, що код першого фрагменту, що надійшов у пристрій, не перекручений. У першому вузлі порівняння аналізуються прямі кодові комбінації, а в другому - їхні інверсії. Якщо ж за час підрахунку першим лічильником (М+1) імпульсів періоду t o, де М - число можливих кодових комбінацій, що формуються на будь-якому з виходів генератора ПВП, у першому й др угому вузлах порівняння не настане збіг кодів, що порівнюються, то з підрахунком (М+1)-го імпульсу на виході переповнення першого лічильника сформується одиничний потенціал, який через відкритий елемент І пройде на вихід сигналу "Помилка" пристрою, чим викличе повторне відображення пристроєм символу, інформаційний опис якого надійшов до блоку пам'яті пристрою із помилкою. У пристрої в ті моменти, коли сигнал з'являється на перших виходах обох блоків порівняння водночас, імпульс з першого виходу генератора імпульсів, проходячи через другий елемент І на входи розподільника імпульсів й першого регістру коду підсвітлення, переводить пристрій у стан, коли формується другий фрагмент зображення. Функціонування пристрою при цьому практично не відрізняється від попереднього випадку, за винятком наступного. Розподільник імпульсів знаходиться в другому стані, що забезпечує зчитування інформації у другий й третій регістри з другого регістру блоку пам'яті. Водночас із цим імпульсом з другого ви ходу розподільника імпульсів дозволяється формування формувачем симетричного коду символу інформаційного опису для другої частини симетричного символу. Цим же імпульсом відбувається перезапис у перший регістр блоку пам'яті інформації, що надходить на його інформаційні входи з блоку формування імпульсів запису. Закінчивши формування первинної частини симетричного символу, що визначається знаходженням розподільника імпульсів у шостому стані, пристрій переходить знов у перший стан і починається формування другої частини симетричного символу. При цьому другим імпульсом із першого виходу розподільника імпульсів другий лічильник блоку контролю переводиться в другий стан, коли в блоці контролю нульовий потенціал на інверсному ви ході переповнення другого лічильника закриває елемент І, через який стає неможливим проходження сигналів помилки. Процес формування фрагментів символів триває до тих пір, доки не буде закінчене формування останнього необхідного фрагменту символу, що визначається станом першого регістру коду підсвітлення, в якому всі його розряди будуть знаходиться у нульовому стані. Це забезпечує проходження імпульсу з ви ходу др угого елемента І через перший елемент І на вихід сигналу "Кінець символу" пристрою. Цей сигнал підготовлює пристрій для формування нового символу на новому знакомісці. Таким чином, у пристрої - прототипі є можливість побудови інформаційного опису символів, що відображаються, які є частинами кодів максимальної довжини, внаслідок чого стало можливим контролювати коди фрагментів символів, що надходять у пристрій, шляхом порівняння кодів кінців фрагментів символів, що формуються, із кодовими групами, які є частинами кодів максимальної довжини. Однак у пристрої внаслідок того, що первинним кодом максимальної довжини є комбінація що одержується на основі поліному Р(х)= х5+х2+1 і яка має довжину М=2 5-1=31 символів, не забезпечується достатньою швидкодією функціонування, тобто за елементарний інтервал часу формування одного фрагменту первинної частини симетричного символу необхідно порівняти у найгіршому випадку всі М=31 можливих комбінацій. Крім того, тому що інформаційний опис фрагментів, що формуються у пристрої - прототипі являє собою кодові групи (8, 6) - коду, що має мінімальну кодову відстань dmin=2, що забезпечує виявлення тільки одноразових помилок, то пристрій - прототип не забезпечує достатньої вірогідності контролю інформації, що відображається. Таким чином, нестатком пристрою - прототипу є недостатні швидкодія й вірогідність контролю інформації, що відображається. До основи винаходу поставлене завдання створити такий пристрій для відображення символів на екрані електронно-променевої трубки, яке за рахунок введення нових блоків володіло б підвищеними швидкодією й вірогідністю контролю інформаційного опису інформації, що відображається. Технічний результат, що може бути отриманий при здійсненні винаходу полягає в можливості відображення більшої кількості інформації на екрані ЕПТ з більшою вірогідністю її відображення за рахунок скорочення часу контролю інформаційного опису інформаційних моделей, що формуються. Поставлене завдання вирішується за рахунок того, що у пристрій, який містить електронно-променеву тр убку (ЕПТ) із відхиляючими системами по осях Х та Y й модулятором, формувачі відхиляючих напруг по осях Х та Y, регістр коду підсвітлення, два регістри, генератор імпульсів, розподільник імпульсів, блок пам'яті, блок формування імпульсів запису, формувач симетричного коду символу, комутатор, тригер, блок контролю, який складається з генератора кодових груп, двох схем порівняння, двох лічильників, тригера й елементів І та АБО, два реверсивних лічильники, два блоки порівняння, шість елементів І й елемент АБО, причому, шина "Пуск" пристрою є входом генератору імпульсів, перший вихід якого з'єднаний із першим входом другого - шосто го елементів І, а другий - із тактовим входом блоку контролю, вихід якого є виходом сигналу "Помилка" пристрою й поданий на другий вхід елементу АБО, ви хід якого з'єднаний із входами скиду блоку контролю формувачів відхиляючих напруг по осях Х та У, першого й другого регістрів, першого й другого реверсивних лічильників та формувача симетричного коду символу, ви хід якого є третім інформаційним входом блоку формувача імпульсів запису, перший та другій входи якого подані на відповідно другій та третій інформаційні входи блоку пам'яті, перший й 4 33857 другій вихід якого з'єднані із інформаційними входами відповідно першого та другого регістрів, виходи яких подані на перші входи відповідно першого та другого блоків порівняння, на відповідно перші й другі інформаційні входи блоку контролю та блоку формувача імпульсів запису, перший та другий керуючі входи якого з'єднані відповідно із першим й другим керуючими входами комутатору й відповідно із прямим та інверсним виходом тригера, установлювальний вхід якого є інформаційними входами формувача симетричного коду символу, регістра коду підсвітлення, першим інформаційним входом блоку пам'яті і шиною "Код символу" пристрою перший - п'ятий вихід розподільника імпульсів з'єднані відповідно із першим - п'я тим керуючими входами блоку пам'яті, що об'єднані у шину перший - п'ятий виходи розподільника імпульсів є керуючим входом блоку контролю, другий вихід розподільника імпульсів поданий на установлювальний вхід формувача симетричного коду символу перший і другий тактові входи якого з'єднані відповідно із першим та другим виходами комутатору, перший та другій інформаційні входи якого є відповідно другим й третім виходами першого блоку порівняння, відповідно підсумовуючими та відраховуючими входами формувача відхиляючих напруг по осі Х і др угими входами відповідно третього й четвертого елементів І, ви ходи яких подані на відповідно підсумовуючий та відраховуючий входи першого реверсивного лічильника, вихід якого з'єднаний із другим входом першого блоку порівняння, перший вхід якого є другим входом другого елементу І, ви хід якого зв'язаний із входами першого елементу І та розподільника імпульсів та із керуючим входом регістру коду підсвітлення, вихід якого є шиною модулюючого сигналу пристрою, яка подана на модулятор ЕПТ, інверсний груповий вихід регістру коду підсвітлення є груповим входом першого елементу І, вихід якого є виходом сигналу "Кінець символу" пристрою та поданий на перший вхід елементу АБО, третій та четвертий інформаційні входи комутатору є відповідно другим та третім виходами другого блоку порівняння, відповідно підсумовуючими та відраховуючими входами формувача відхиляючих напруг по осі Y та другими входами відповідно п'ятого й шостого елементів І, виходи яких подані на відповідно підсумовуючий та відраховуючий входи другого реверсивного лічильника, вихід якого з'єднаний із другим входом другого блоку порівняння, перший вихід якого є третім входом другого елементу І, виходи формувачів відхиляючих напруг по осях Х і Y є шинами сигналів відхилення по осях відповідно Х та Y і подані на відхиляючи системи по осях відповідно Х та Y ЕПТ, крім того, у блоці контролю об'єднані у шин у входи елементу АБО є керуючим входом блоку контролю, у якому вихід елементу АБО з'єднаний із входом скиду першого лічильника і з одиничним входом першого тригера, прямий вихід якого поданий на третій вхід першого елементу І, ви хід якого є виходом блоку контролю, тактовий вихід якого є лічильним входом першого лічильника, вихід якого з'єднаний із другим входом першого елементу І, перший вхід якого є виходом другого лічильника, лічильний вхід якого з'єднаний із першим входом елементу АБО, а вхід скиду є входом скиду блоку контролю перший та другий інформаційні входи якого є першими входами відповідно першої та другої схем порівняння, додатково уведений у блок контролю другий елемент І й другий та третій тригери, причому, у блоці контролю лічильний вхід другого лічильника з'єднаний із входом генератора кодових груп, ви хід якого поданий на другі входи першої та другої схем порівняння, виходи яких є одиничними входами другого й третього тригерів, прямі виходи яких з'єднані відповідно із першим та другим входами другого елемента I, вихід якого поданий на обнулюючий вхід першого тригера, одиничний вхід якого зв’язаний із обнулюючими входами другого та третього тригерів. Структурна схема запропонованого пристрою надана на фіг. 1. Функціональна схема блоку контролю надана на фіг. 2. Приклади формування символів на знаковому полі показані на фіг. 3. Коди, що задаються (контролюються) та формуються, для відображення символів, надані на фіг. 3 як приклади, наведені на фіг. 4. Запропонований пристрій містить ЕПТ 1 із відхиляючими системами по осях Х 2 і Y 3 та модулятором 4, формувачі відхиляючи х напруг по осях Х 5 та Y 6, регістр коду підсвітлення 7, перший 8 й другий 9 регістри, генератор імпульсів 10, розподільник імпульсів 11, блок пам'яті 12, блок формувача імпульсів запису 13, формувач симетричного коду символу 14, комутатор 15, тригер 16, блок контролю 17, перший 18 та другій 19 реверсійні лічильники, перший 20 та другий 21 блоки порівняння, перший 22, другий 23, третій 24, четвертий 25, п'ятий 26 та шостій 27 елементи І, елемент АБО 28, шини "Пуск" 29 й "Код символу" 30, шини сигналів відхилення по осях Х 31 й Y 32, шина модулюючого сигналу 33, ви хід сигналів "Кінець символу" 34 та "Помилка" 35 пристрою. Блок контролю 17 містить генератор кодових груп 36, першу 37 і другу 38 схеми порівняння, перший 39 та другий 40 лічильники, перший 41, другий 42 та третій 43 тригери, елемент АБО 44 і перший 45 та другий 46 елементи І. Шина "Пуск" 29 пристрою є входом генератору імпульсів 10, вихід 1 якого з'єднаний із входами 1 другого 23 - шостого 27 елементів І, а вихід 2 - із тактовим входом блоку контролю 17, вихід якого є виходом сигналу "Помилка" 35 пристрою й поданий на вхід 2 елементу АБО 28, ви хід якого з'єднаний із входами скиду блоку контролю 17, формувачів відхиляючих напруг по осях Х 5 та Y 6, першого 8 й другого 9 регістрів, першого 18 та другого 19 реверсивних лічильників й формувача симетричного коду символу 14, вихід якого є інформаційним входом 3 блоку формувача імпульсів запису 13, виходи 1 та 2 якого подані на інформаційні входи відповідно 2 та 3 блоку пам'яті 12, виходи 1 та 2 якого з'єднані із інформаційними входами відповідно першого 8 та другого 9 регістрів, виходи яких подані на входи 1 відповідно першого 20 та другого 21 блоків порівняння, на інформаційні входи відповідно 1 та 2 блоку контролю 17 і блоку формування імпульсів запису 13, керуючі входи 1 та 2 якого з'єднані із керуючими входами відповідно 1 та 2 комутатора 15 і відповідно із прямим та інверсним виходами тригера 16, установлювальний вхід якого є інформаційними входами формувача симетричного коду символу 14, регістру коду 5 33857 підсвітлення 1, інформаційним входом 1 блоку пам'яті 12 та шиною "Код символу" 30 пристрою, виходи 1,2,...,5 розподільника імпульсів 11 з'єднані із керуючими входами відповідно 1,2,...,5 блоку пам'яті 12 та об'єднані у шину є керуючим входом блоку контролю 17, вихід 2 розподільника імпульсів 11 поданий на установлювальний вхід формувача симетричного коду символу 14, тактові входи 1 та 2 якого з'єднані із виходами відповідно 1 та 2 комутатора 15, інформаційні входи 1 та 2 якого є виходами відповідно 2 та 3 першого 20 блоку порівняння, відповідно підсумовуючим та відраховуючим входами формувача відхиляючих напруг по осі Х 5 та виходами 2 відповідно третього 24 та четвертого 25 елементів І, ви ходи яких подані на відповідно підсумовуючи та відраховуючи входи першого 18 реверсивного лічильника, вихід якого з'єднаний із входом 2 першого 20 блоку порівняння, вихід 1 якого є входом 2 другого 23 елементу І, вихід якого зв'язаний із входами першого 22 елементу І та розподільника імпульсів 11 і з керуючим входом регістру коду підсвітлення 7, вихід якого є шиною модулюючого сигналу пристрою 33, поданою на модулятор 4 ЕПТ 1, інверсний груповий вихід регістру коду підсвітлення 7 є груповим входом першого 22 елементу І, ви хід якого є виходом сигналу "Кінець символу" 34 пристрою та поданий на вхід 1 елементу АБО 28, інформаційні входи 3 й 4 комутатору 15 є виходом відповідно 2 та 3 другого 21 блоку порівняння, відповідно підсумовуючим та відраховуючим входами формувача відхиляючих напруг по осі Y 6 та входами 2 відповідно п'я того 26 й шостого 27 елементів І, виходи яких подані на відповідно підсумовуючий та відраховуючий входи другого 19 реверсивного лічильника, вихід якого з'єднаний із входом 2 другого 21 блоку порівняння, вихід 1 якого є входом 3 другого 23 елементу І, ви ходи формувачів відхиляючих напруг по осях Х 5 та Y 6 є шинами сигналів відхилення по осях відповідно Х 31 та Y 32 й подані на відхиляючи системи по осях відповідно Х 2 та Y 3 ЕПТ 1. У блоці контролю 17 входи 1,2,...,5 елементу АБО 44 об'єднані у шину та є керуючим входом блоку контролю 17, у якому вихід елементу АБО 44 з'єднаний із входом скиду першого 39 лічильника та із одиничним входом першого 41 тригера, прямий вихід якого поданий на вхід 3 першого 45 елементу І, ви хід якого є виходом блоку контролю 17, тактовий вхід якого є входом генератора кодових груп 36 та лічильним входом першого 39 лічильника, вихід якого з'єднаний із входом 2 першого 45 елементу І, вхід якого є виходом другого 40 лічильника, лічильний вихід якого з'єднаний із входом 1 елементу АБО 44, а вхід скиду є входом скиду блоку контролю 17, інформаційні входи 1 та 2 якого є входами 1 відповідно першої 37 та другої 38 схем порівняння, вихід генератора кодових груп 36 поданий на входи 2 першої 37 та др угої 38 схем порівняння, виходи яких є одиничними входами другого 42 та третього 43 тригерів, прямі виходи яких з'єднані із входами відповідно 1 та 2 другого 46 елементу І, вихід якого поданий на обнулюючий вхід першого 41 тригеру, одиничний вхід якого зв'язаний із обнулюючими входами другого 42 та третього 43 тригерів. У запропонованому пристрої блок пам'яті 12 містить п'ять вісьмирозрядних регістрів (не показані). У перших чотирьох розрядах кожного з регістрів міститься код кінця фрагменту по координаті X, а в других чотирьох розрядах (розряди 5-8) -код кінця фрагменту по координаті Y. Запис інформації у ці регістри відбувається по шині 30 "Код символу" пристрою через перший інформаційний вхід блоку 12. Для знімання вісьмирозрядних кодів з регістрів на перші п'ять відповідних входів блоку 12 пам'яті подаються зчитуючи імпульси, що зсунуті відносно один одного за часом. Таким чином, водночас може бути зчитана інформація тільки з одного регістру. За першим виходом блоку 12 пам'яті у паралельному коді зчитуються коди кінців фрагментів по координаті X, а по другому виходу коди кінців фрагментів по координаті Y. Крім того, в блоці 12 пам'яті передбачений запис у паралельному коді чотирьохрозрядних кодів, що надходять по його відповідним другому та третьому інформаційним входам. Запис кодів, що сформувалися, здійснюється під дією тих самих імпульсів, що надходять по п'яти керуючим входам блоку 12 пам'яті. Один з п'яти виходів розподільника імпульсів 11 збуджується на весь інтервал часу формування відповідного фрагменту зображення. Зчитування та запис інформації у відповідному регістрі блоку 12 пам'яті відбувається відповідно по передньому та задньому фронтам імпульсів, що передаються по відповідним керуючим входам блоку пам'яті 12. Запропонований пристрій формує символи, що подають з себе дві половини симетричних фігур відносно деякої осі симетрії (горизонтально або вертикально розташованої). Причому, деякі фрагменти цих симетричних фігур можуть бути як видними (підсвітлювальні променем ЕПТ) так і невидимими (не підсвітлювальними). У запропонованому пристрою кожна із симетричних фігур може складатись не більш чим з п'яти фрагментів, що кодуються відповідно п'ятьма кодовими словами. Цього достатньо для відображення кирилиці, грецького, латинського та цифрового алфавітів, приблизно 80% символів яких можливо уявити у вигляді двох симетричних фігур, а інші - у вигляді простих фігур, що складаються не більш ніж з п'я ти фрагментів. Формувач 14 симетричного коду символу виконаний також як і в [3] й формує інформаційний опис вторинної симетричної фігури відносно коду осі симетрії, занесеного по інформаційному входу формувача 14 із шини 30 "Код символу" пристрою. Кодом симетрії фактично є код кінця першого фрагменту вторинної фігури, симетричної по відношенню до первинної симетричної частини символу, що відображається. Причому, код кінця цього фрагменту задається тільки по координаті, яка перпендикулярна осі симетрії. Крім того, якщо кінець фрагменту, симетричного першому фрагменту первинної симетричної фігури, розташується немов би за межами знакового поля, то задається код, що визначає кількість елементарних тактів, необхідних на те, щоб промінь ЕПТ, знаходячись немов би за межами знакового поля у точці кінця цього першого фрагменту вторинної симетричної фігури, повернувся у межі знакового поля, у рамках якого формується символ. Викладене вище 6 33857 ілюструється наступними прикладами. Припустимо, що ось симетрії перпендикулярна осі Х й відстоїть на шість елементарних інтервалів (елементарний інтервал - відстань між двома найближчими вузлами знакового поля) від осі Y. Нехай кодом кінця першого фрагменту первинної фігури є: по осі Х «0011» і по осі Y «0010». Тоді у формувач 14 заноситься код «10010000», де нульові п'ятий – восьмий розряди цього коду означають, що кінець першого фрагменту вторинної симетричної фігури розміщений у межах знакового поля. Тепер припустимо, що ось симетрії перпендикулярна осі Y та відстоїть від осі Х на десять елементарних інтервалів й кодом кінця першого фрагменту первинної фігури є ті ж самі комбінації: по осі Х «0011» та по осі Y «0010». Тоді у формувач 14 заноситься код «11110011», що означає, що кінець першого фрагменту вторинної фігури знаходиться немов би за межами верхньої межі знакового поля (код «1111») на три елементарних інтервали (код «0011»). "Дзеркальний код", що надходить на вихід формувача 14, формується шляхом лічильних імпульсів, які надходять на перший та другий тактові входи формувача 14. Формувач 14 починає формувати "дзеркальний код" за сигналом, що надходить з другого ви ходу розподільника імпульсів 11 та встановлюється у ви хідний нульовий стан (код «0000» на виході формувача 14) за сигналом, що надходить на установлювальний вхід формувача 14 із виходу елементу АБО 28. Формувач 14 виконаний таким чином, що якщо "дзеркальний код" досягає межі знакового поля (коди «0000» або «1111») по будь-якій з координат Х або Y, то ці граничні стани зберігаються на виході формувача 14 до тих пір, доки промінь ЕПТ, немов би викреслюючи вторинну частину симетричного символу у межах сусіднього знакового поля, не повернеться у межі основного знакового поля. Тригер 16 призначений для запам'ятовування однопозиційного коду, що визначає, вздовж якої з координат Х або Y необхідно формувати симетричні коди. Якщо в нього із шини 30 "Код символу" пристрою записується логічна "1", то це означає, що уявлювана ось симетрії перпендикулярна осі Х й перетворення кодів для вторинної симетричної частини символу повинно здійснюватися вздовж координатної осі X. Якщо у тригер 16 записується логічний "0", то, навпаки, уявлювана ось симетрії перпендикулярна осі Y й перетворення кодів повинно здійснюватися вздовж координат осі Y. З прямого та інверсного виходів тригера 16 знімаються відповідні потенціали, що використовуються у комутаторі 15 для формування відповідних відраховуючих або підсумовуючи х лічильних імпульсів, що використовуються у формувачі 14 та що використовуються у блоці 13, який керує записом вторинних кодів симетричної частини символів у блок 12 пам'яті. Комутатор 15 функціонує наступним чином. Якщо перетворювач коду у міру зміщення променю по знаковому полю вздовж координат осі, відносно якої повинно здійснюватися формування нового коду для вторинної симетричної фігури, здійснюється у сторону збільшення цієї координати, то комутатор 15 виробляє комутацію лічильних імпульсів, що формуються генератором імпульсів 10, на вихід відраховуючи х імпульсів. Навпаки, якщо промінь здійснює зміщення у сторону зменшення цієї координати, то комутатор 15 комутує лічильні імпульси на вихід підсумовуючих імпульсів й, нарешті, якщо промінь здійснює формування фрагменту первинної частини символу у напрямку, паралельному осі симетрії, то на обидва виходи комутатору 15 будуть відсутні лічильні імпульси. Блок 13 призначений для комутації на входи блоку 12 кодів кінців фрагментів вторинної симетричної фігури, причому код кінця фрагменту цієї групи по осі Х комутується на перший вихід блоку 23, а код кінця фрагменту по осі Y - на його другий вихід, причому, якщо у тригері 16 записана "1", то у блок 12 надходить для запису нова комбінація по координаті Y від другого регістру 9 коду кінця фрагменту по координатній осі Y, а по координаті X від формувача 14 симетричного коду й, навпаки, якщо у тригері 16 записаний "0", то у блок 12 блоком 13 комутується код по координаті Х - від регістру 8, а по координаті Y - від формувача 14. У блоці контролю 17 генератор 36 кодових груп протягом елементарного такту формує вісім дозволених чотирьохрозрядних комбінацій коду із перевіркою на парність. У даному пристрої довжина коду для формувань одного фрагменту символу дорівнює восьми знакам. Означена кодова комбінація дорівнює сумі двох чотирьохрозрядних кодових слів із перевіркою на парність, що визначають напрями переміщення променю ЕПТ під час формування первинної частини симетричного символу: одне чотирьохрозрядне кодове слово визначає переміщення променю ЕПТ відносно осі X, інше - відносно осі Y. Обидва кодових сло ва мають мінімальну кодову відстань dmin=2, що забезпечує відкриття кожним чотирьохрозрядним кодовим словом однократних, й частково двократних (коли однократні помилки виникають водночас в обох чотирьохрозрядних кодових слова х) помилок у кодах кінців симетричних фрагментів первинної частини символів, що формуються. Таким чином, набір всіх чотирьох-розрядних кодових слів із перевіркою на парність на знаковому полі вимірністю (24 х 24) точок визначає сукупність дозволених відповідно горизонтальних й вертикальних ліній, будь-яке перехрещення яких дасть набір дозволених вузлів знакового поля, які беруть участь у формуванні первинної частини симетричних символів, що формуються (фіг. 3). Під час формування фрагменту первинної частини символу, що формується, на виході схем порівняння 37 та 38 блоку 17 за відсутністю помилок у інформаційному описі повинні формуватися одиничні сигнали, що запам'ятовуються відповідно тригерами 42 та 43. Лічильник 39 блоку 17 контролю є 16 - розрядним і сигнал на його виході переповнення виникає під час підрахунку їм шістнадцяти імпульсів. Лічильник 40 блоку 17 є дворозрядним, на інверсному виході переповнення якого формується нульовий сигнал під час формування пристроєм вторинної частини симетричного символу. Цей нульовий потенціал замикає елемент І 45, щоб на його виході не формувався сигнал "Помилка" під час формування вторинної частини симетричного символу. На виході елементу АБО 44 подаються перші п'ять виходів від розподільника 11 імпульсів. 7 33857 Тривалість елементарного такту t, рівного часу переміщення променю ЕПТ між сусідніми вузлами знакового поля, визначається періодом проходження імпульсів з першого виходу генератора 10 імпульсів, на другому ви ході якого генеруються імпульси періоду to =t/16. Різноманітні фрагменти символів, що формуються за різну кількість елементарних тактів, час формування фрагменту символу визначається тимчасовим інтервалом між імпульсами, що знімаються з виходу елемента І 23. Щоб забезпечити сталу роботу пристрою, перший вхід елементу І 23, на який надходять імпульси з першого виходу генератора 10, виконаний затриманим. Час затримки визначається часом спрацьовування блоків 20 та 21 порівняння. Водночас із початком формування нового фрагменту символу на модулятор 4 ЕПТ 1 надходить код підсвітлення чергового фрагменту. Це забезпечується тим, що ви хід елементу І 23 зв'язаний зі зсувним входом регістру 7 коду підсвітлення, який є одинадцятирозрядним. Причому, десятирозрядний код підсвітлення у регістр 7 записується в останні розряди цього регістру, інверсні розрядні виходи якого подані на груповий вхід елементу І 22 з тим, щоб забезпечити проходження імпульсу із виходу елементу І 23 на вихід 34 "Кінець символу" пристрою по закінченню формування останнього необхідного фрагменту символу. Черговість збудження виходу розподільника 11 імпульсів визначається черговістю формування фрагментів фігур. Кожному з п'яти виходів розподільника 11 відповідає один певний восьмирозрядний регістр коду кінця фрагменту блоку 12 пам'яті. У випадку появи імпульсу на одному з цих п'яти виходів розподільника 11 код відповідного регістру блоку 12 переписується у чотирьохрозрядні регістри 8 та 9, причому, такимчином, що перші чотири розряду записуються у регістр 8, а інші чотири - у регістр 9. Водночас із появою імпульсів на відповідних п'яти виходах розподільника 11 чотирьохрозрядні коди, що надходять на другій та третій інформаційні входи блоку 12 пам'яті, записуються у відповідні їм комірки пам'яті регістрів так, що коди із другого інформаційного входу блоку 12 записуються у перші чотири комірки відповідних регістрів, а із третього інформаційного входу - в інші чотири комірки цих регістрів. Розподільник 11 функціонує таким чином, що під дією імпульсів із виходу елементу І 23 послідовно збуджуються його виходи за порядком їхньої нумерації. У початковому стані жоден з виходів розподільника 11 не збуджений. Робота запропонованого пристрою полягає у наступному. У початковому стані всі розряди регістрів 7, 8 й 9, лічильників 18 та 19, 39 та 40 знаходяться у нульовому стані, також обнулені всі елементи рахунку та пам'яті у формувачі 14. Внаслідок цього з перших ви ходів блоків 20 та 21 знімаються високі потенціали. Код символу, що відображається, записується по шині 30 "Код символу" у регістр блоку 12, регістр 7 коду підсвітлення, тригер 16, а код кінця першого фрагменту вторинної фігури подається у формувач 14 симетричного коду (усього 59 дв. одиниць). За сигналом "Пуск", що надходить по шині 29 пристрою, запускається генератор 10 імпульсів, із виходів якого знімаються імпульси з періодами надходження відповідно t й to. Перший з імпульсів періоду t про ходячи через елемент І 23, здійснює зсув у регістрі 7 коду підсвітлення на один розряд. При цьому до модулятора 4 ЕПТ 1 підключається символ підсвітлення першого фрагменту первинної фігури. Цей же імпульс переводить розподільник 11 у стан, коли збуджується його перший вихід. Це забезпечує зчитування інформації з першого регістру блоку 12 у регістри 8 та 9 зазначеним вище засобом. У початковому стані електронний промінь ЕПТ 1 знаходиться на початку координат, тобто у правому нижньому куті знакового поля (фіг. 4). Блоки 20 та 21, порівнюючи стан регістрів 8 та 9 із станом відповідних реверсивних лічильників 18 та 19, виробляють на одному з своїх ви ходів сигнал. Якщо сигнал виникає на другому або третьому виходах, то відбувається переміщення електронного променю у сторону збільшення або зменшення відповідної координати відповідно. Це забезпечується тим, що другі ви ходи блоків 20 та 21 підключені до підсумовуючих входів формувачів 5 та 6, а третій вихід - до відраховуючи х входів відповідних формувачів 5 та 6. Переміщення електронного променю по тій або іншій координаті триває до тих пір, доки не відбудеться зрівноваження станів регістрів 8 та 9 й відповідних реверсивних лічильників 18 та 19. Заповнення лічильників 18 й 19 відбувається таким чином, що, якщо промінь переміщується у сторону збільшення координати, то імпульси періоду t надходять на підсумовуючий вхід відповідного реверсивного лічильника, а якщо переміщення електронного променю відбувається у сторону зменшення координати, то імпульси періоду t надходять на відраховуючи входи відповідних реверсивних лічильників. Це забезпечується тим, що другі та треті ви ходи блоків 20 та 21 порівняння з'єднані із другими входами відповідних елементів І 3-6, на перші входи яких надходять імпульси із виходу генератора 10. Переміщення променю по одній координаті припиняється відразу ж, як тільки стан регістру 8 або 9 буде дорівнювати стану відповідного реверсивного лічильника 18 або 19. У цьому випадку сигнал виникає на першому ви ході відповідного блоку 20 або 21. Однак, по іншій координаті переміщення променю ЕПТ 1 може тривати, оскільки блоки 20 та 21 функціонують незалежно. Водночас із початком формування першого фрагменту зображення імпульс із першого виходу розподільника 11 переводить у блоці 17 (фіг. 2) лічильник 40 у перший стан. Цей же імпульс через елемент АБО 44 обнулює лічильник 39, переводить у нульовий стан тригери 42 та 43 й в одиничний стан тригер 41, чим спочатку відкриває елемент І 45. Імпульси періоду to, що надходять із другого виходу генератора 10 імпульсів, надходять на лічильний вхід лічильника 39 та вхід генератора 36. Генератор 36 формує у паралельному коді на своєму ви ході чотирьохрозрядні кодові групи, які порівнюються у схемах 37 та 38 із кодовими групами від регістрів відповідно 8 та 9. При збігу деякої кодової групи від генератора 36 та від регістрів 8 та 9 на виході відповідної схеми 37 та 38 формується одиничний сигнал, який переводить у одиничний стан відповідні тригери 42 та 43, тобто зчитується, що код дозволеної лінії по координаті відповідно Х та Y першого фрагменту, що надійшов у пристрій, не перекручений. У випадку, якщо 8 33857 у цілому восьмирозрядний код не перекручений, то обидва тригери 42 та 43 переведуться в одиничний стан, чим на виході елементу І 46 сформується одиничний сигнал, який переведе тригер 41 у н ульовий стан. Внаслідок цього нульовий потенціал із прямого виходу тригера 41 закриє елемент І 45, через який не пройде сигнал "Помилка" на вихід блоку 17 контролю. Якщо ж за час підрахунку лічильником 39 шістнадцяти імпульсів періоду to хоча б в одній із схем 37 та 38 не настане збіг порівнювальних ними кодів, то із підрахунком 16-го імпульсу на ви ході переповнення лічильника 39 сформується одиничний потенціал, який через відкритий елемент І 45 пройде на вихід 35 "Помилка" пристрою, чим викличе повторне відображення пристроєм символу, інформаційний опис якого надійшов у блок 12 пам'яті із помилкою. За сигналом "Помилка" повторно перезаписується інформація у регістрах блоку 12 пам'яті, в регістрі 7, у тригері 16 та в формувачі 14, а регістри 8 та 9, реверсивні лічильники 18 та 19, формувачі 5 та 6, елементи пам'яті й рахунку формувача 14 та лічильник 40 блоку 17 обнулюються сигналом із виходу елемента АБО 28. У ті моменти часу, коли сигнал з'являється на перших вихода х блоків 20 та 21 водночас, імпульс із першого виходу генератора 10 імпульсів, проходячи через елемент І 23 на входи розподільника 11 та регістру 7 коду підсвітлення, переводить пристрій у стан, коли формується другий фрагмент зображення. Робота пристрою при цьому практично не відрізняється від попереднього випадку, за винятком наступного. У момент закінчення формування першого фрагменту зображення на першому виході розподільника 11 імпульсів формується задній фронт позитивного імпульсу, за допомогою якого здійснюється оновлення інформації у першому регістрі блоку 12 пам'яті зазначеним вище засобом. Водночас із цим розподільник 11 переходить в другий стан, що визначається тим, що збуджується другий ви хід розподільника 11, тобто Формується передній фронт позитивного імпульсу на другому його виході. Це забезпечує зчитування інформації у регістри 8 та 9 із другого регістру блоку 12 пам'яті й водночас із цим же імпульсом, що надходить на установлювальний вхід формувача 14, в останньому починається формування симетричного "дзеркального коду" інформаційного опису для другої частини симетричного символу по наведеному вище алгоритму. Закінчивши формування первинної частини симетричного символу, що визначається знаходженням розподільника 11 у п'ятому стані, розподільник 11 знов переходить у перший стан й пристроєм у цілому почина ється формування другої частини симетричного символу. При цьому другим імпульсом із першого виходу розподільника 11 лічильник 40 переводиться в другий стан, коли нульовим потенціалом із інверсного виходу лічильника 40 закривається елемент І 45, внаслідок чого стає неможливим проходження сигналу "Помилка". Процес формування фрагментів символу триває до тих пір, доки не буде закінчено формування останнього необхідного фрагменту символу, що визначається станом регістру 7 коду підсвітлення, у якому всі його розряди будуть знаходитися у нульовому стані. Це забезпечує проходження імпульсу із виходу елемента І 23 через елемент І 22 на вихід 34 пристрою. Цей сигнал, являючись імпульсом "Кінець символу", підготовлює пристрій до формування нового символу на новому знакомісці. При цьому промінь ЕПТ 1 переводиться на початок наступного необхідного знакомісця, оновлюється інформація у регістрах блоку 12 пам'яті, у регістрі 7 коду підсвітлення, у тригері 16 та у формувачі 14, а сигналом скиду, який надходить із виходу елемента І 22 через елемент АБО 28, обнулюються формувачі 5 та 6, регістри 8 та 5, реверсивні лічильники 18 та 19, тригери 40 у блоці 17 та елементи, які керують формуванням "дзеркального коду", у формувачі 14. Із вищезгаданого виходить, що у порівнянні з пристроєм - прототипом [3] запропонований пристрій підвищує вірогідність контролю, тому що окрім знаходження можливих восьмі однократних помилок, як у пристрої - прототипі, можна додатково виявити шістнадцять можливих комбінацій дворазових помилок на сумарній довжині кодового слова у 8 дв. розрядів. Крім того, підвищується швидкодія контролю пристрою, тому що за елементарний інтервал t необхідно порівняти не 31 комбінацію коду, як у пристрою - прототипі, а усього 8 при фактично тих же самих образотворчих можливостях, тому що запропонований пристрій формує зображення, що спирається на 64 розв’язувальних вузла знакомісця, як й пристрій - прототип. Це може дозволити формувати на екрані ЕПТ більшу кількість інформації із більшою вірогідністю її відображення. Джерела інформації. 1. Авторське Свідоцтво СРСР № 1251061 кл. G06 F3/153, G09 G08, 1984. 2. Авторське Свідоцтво СРСР № 1292030 кл. G09 G1/08/ 1984. 3. Авторське Свідоцтво СРСР № 1800475 кл. G09 G1/08, 1991 (прототип). 9 33857 10 33857 11 33857 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 12
