Тривісний візок залізничної транспортної одиниці
Номер патенту: 62900
Опубліковано: 15.12.2003
Автори: Спірягін Максим Ігоревич, Спірягін Валентин Ігоревич, Лапін Дмитро Іванович, Горбунов Микола Іванович
Формула / Реферат
Тривісний візок залізничної транспортної одиниці, що містить раму, пневмопідсилювач, складений з жорстко з’єднаних пневмо-, та гідроциліндрів, а також керувальних гідроциліндрів, що діють на поводки буксів, який відрізняється тим, що керувальні гідроциліндри, що встановлені на рівні букс, розташовано під кутом до поздовжньої осі симетрії візка та несиметрічно відносно поперечної осі симетрії візка.
Текст

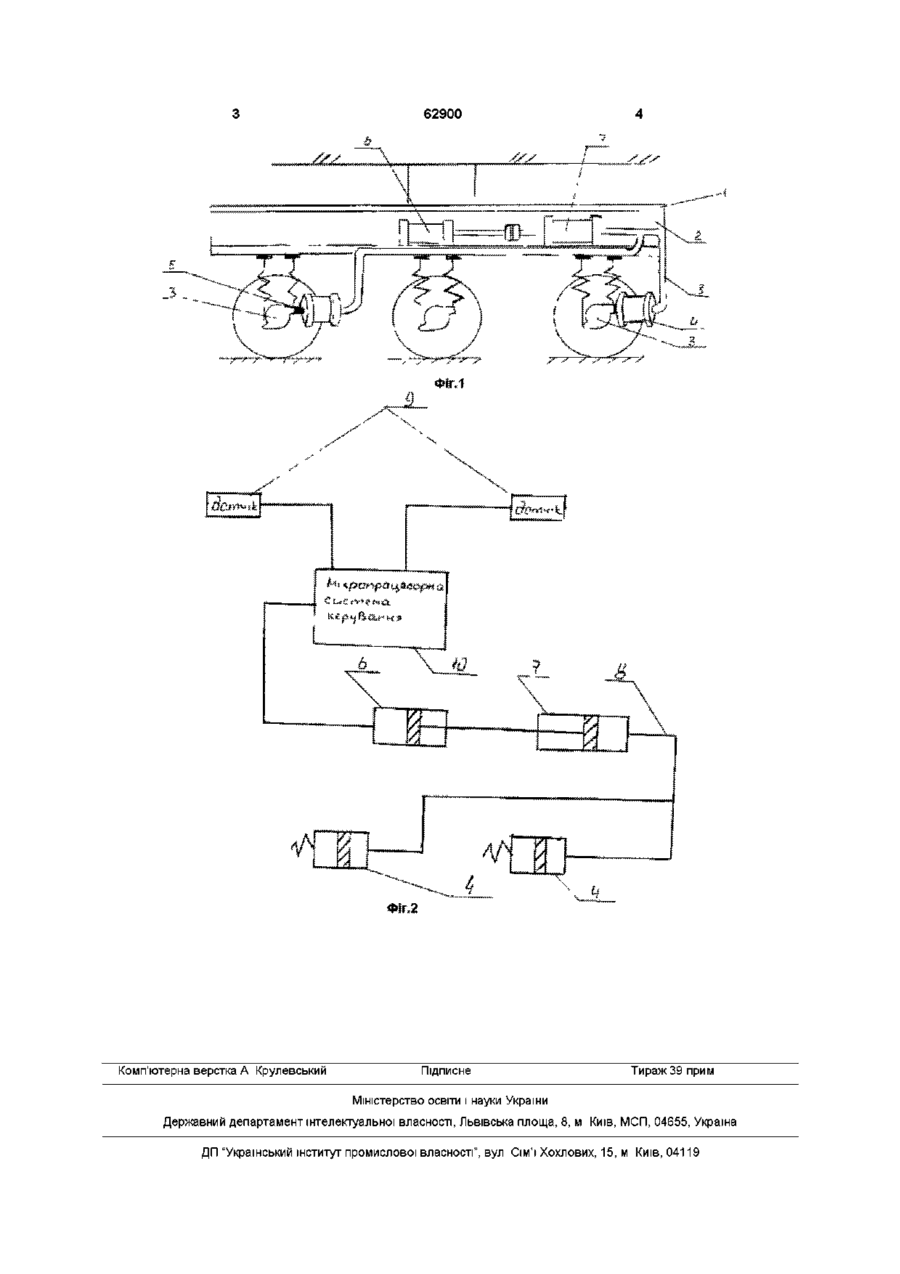

Тривісний візок залізничної транспортної одиниці, що містить раму, пневмопідсилювач, складений з жорстко з'єднаних пневмо-, та гідроциліндрів, а також керувальних гідроциліндрів, що діють на поводки буксів, який відрізняється тим, що керувальні гідроциліндри, що встановлені на рівні букс, розташовано під кутом до поздовжньої осі симетрії візка та несиметрічно відносно поперечної осі симетрії візка де на фіг 1 зображено загальний вигляд тривісного візка, а на фіг 2 - схема керувальної системи Тривісний візок залізничної транспортної одиниці містить раму 1 з боковинами 2 Буксові вузли З колісних пар зв'язано з керувальними пдроцілшдрами 4, розташованими під кутом до продольної осі симетрії візка та несиметрично до поперечної осі симетрії візка, поводками 5, що паралельні горизонтальній площині На боковині 2 розташовано пневмопідсилювач, складений з пневмоциліндра 6 і гідроциліндра 7, який з'єднано з керувальними гід роцілінд рами 4 трубопроводами 8 Керувальна система містить датчики 9 поворота кузова відносно візка, мікропроцесорну систему керування 10, пневмоциліндр 6, жорстко зв'язаний з гідроциліндром 7 та керувальні гідроциліндри 4 Тривісний візок залізничної транспортної одиниці працює наступним чином Під час проходження локомотивом кривої ділянки шляху спрацьовують датчики 9 поворота кузова відносно візка Вони посилають сигнал до мікропроцесорної системи керування 10, яка з пневмосистеми локомотива направляє повітря під тиском до пневмоциліндра 6, жорстко зв'язаного з гідроциліндром 7, звідки рідина по трубопроводах 8 поступає до керувальних пдроціліндрів 4 Внаслідок дії керувальних гідроциліндрів 4 через поводки 5 на буксові вузли 3 КОЛІСНІ пари встановлюються у радіальне становище, при цьому полюс поворота крайніх колісних пар дорівнює нулю, тобто поперечна складова сипи тертя колісних пар по рейках відсутня Література 1 А С СССР №1298121, 1987г Бюл №1 О О (О 62900 Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
ДивитисяДодаткова інформація
Назва патенту англійськоюTriaxial truck of a railway vehicle
Автори англійськоюHorbunov Mykola Ivanovych, Spiriahin Valentyn Ihorovych, Spiriahin Maksym Ihorovych
Назва патенту російськоюТрехосная тележка железнодорожной транспортной единицы
Автори російськоюГорбунов Николай Иванович, Спирягин Валентин Игоревич, Спирягин Максим Игоревич
МПК / Мітки
МПК: B61F 5/38
Мітки: транспортної, залізничної, одиниці, тривісний, візок
