Гасник гідравлічного удару

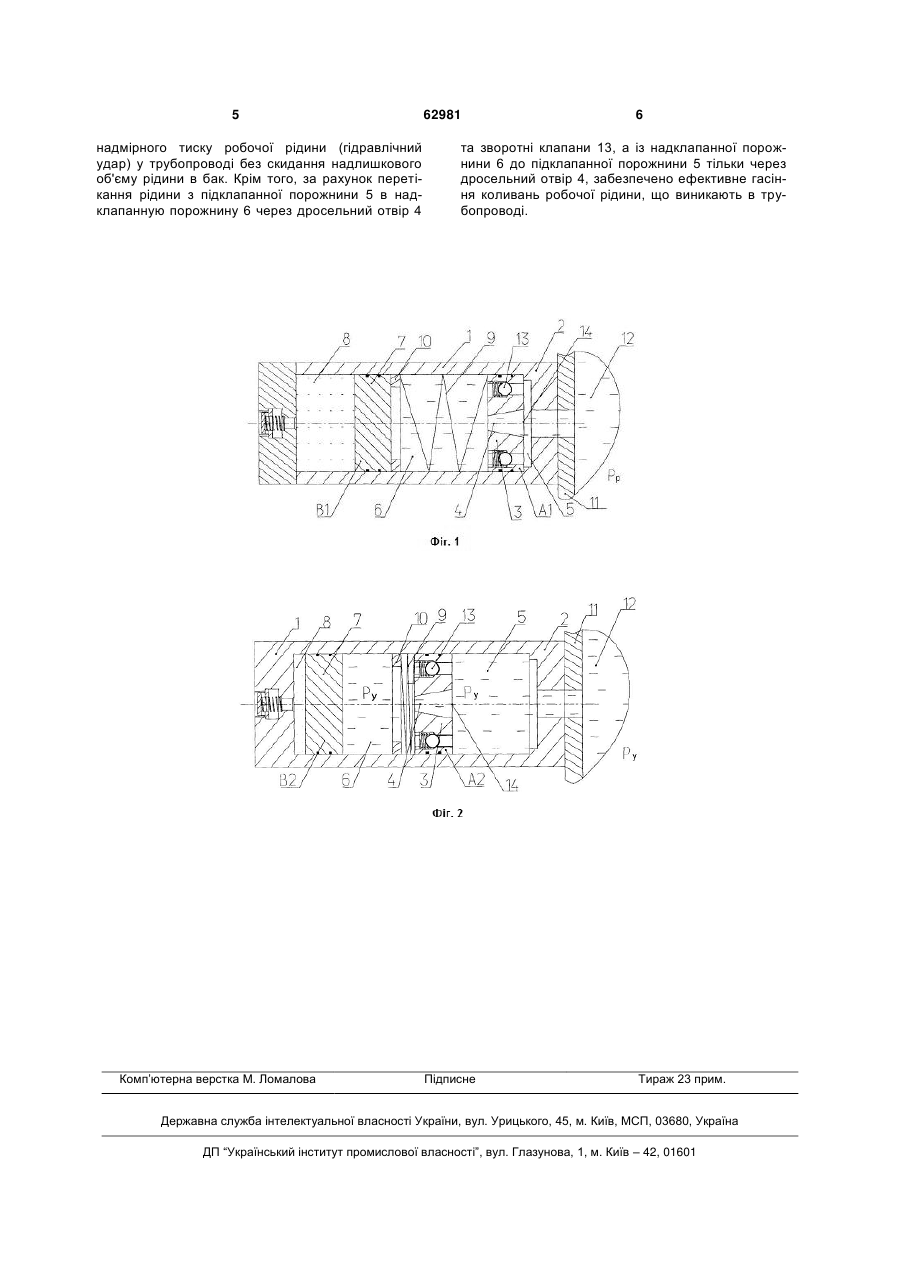

Гасник гідравлічного удару, який складається із вмонтованого в трубопровід корпусу, що містить підпружинений клапан з дросельним отвором, який сполучає підклапанну і надклапанну порож 3 сполучає підклапанну і надклапанную порожнини, поршень, що розміщений у надклапанній порожнині з утворенням поршневої камери, згідно з корисною моделлю, корпус виконаний у вигляді цілісного стакана з донною кришкою і вхідним патрубком, сполученим з трубопроводом, підпружинений клапан додатково оснащений зворотними клапанами встановленими із забезпеченням вільного переміщення рідини з підклапанної порожнини в надклапанну порожнину, а дросельний отвір виконаний у вигляді конуса, повернений своєю більшою основою в підклапанну порожнину, при цьому поршнева камера заповнена стиснутим газом під тиском, що дорівнює Р1=1,1…1,2 Рр робочої рідини. Між поставленою задачею і отриманим технічним результатом є причинно-наслідковий зв'язок. Тільки завдяки тому, корпус виконаний у вигляді цілісного стакана з донною кришкою і вхідним патрубком, сполученим з трубопроводом, підпружинений клапан додатково оснащений зворотними клапанами, встановленими із забезпеченням вільного переміщення рідини з підклапанної порожнини в надклапанну порожнину, а дросельний отвір виконаний у вигляді конуса, повернений своєю більшою основою в підклапанну порожнину, при цьому поршнева камера заповнена стиснутим газом під тиском, що дорівнює Р1=1,1…1,2 Рр робочої рідини, забезпечено ефективне гасіння гідравлічного удару без скидання рідини в зливний бак, усунено виникнення коливань робочої рідини в гідросистемі, підвищена ефективність і надійність роботи гасника гідравлічного удару і гідросистеми в цілому. Заявлена корисна модель є промислово застосовною оскільки на ЗАО "НКМЗ" розроблена і виготовлена гідросистема приводу гідроциліндра підйому затвора дамби із застосуванням заявленої конструкції гасника гідравлічного удару. Заявлена корисна модель пояснюється кресленнями, де: на фіг. 1 показаний загальний вигляд гасника гідравлічного удару; на фіг. 2 показаний гасник гідравлічного удару у момент гасіння гідравлічного удару. Гасник гідравлічного удару (див. фіг. 1) містить циліндричний корпус 1, що виконаний у вигляді стакана з донною кришкою та вхідним патрубком 2. У корпусі 1 рухомо встановлений підпружинений клапан 3 з дросельним отвором 4, що сполучає підклапанну порожнину 5 з надклапанною порожниною 6. Поршень 7 рухомо встановлений у надклапанній порожнині 6 і утворює поршневу порожнину 8. У надклапанній порожнині 6 також встановлені пружина 9 клапана 3 і обмежувач ходу клапана 10. Корпус 1 гасника підключено до трубопроводу 11 гідросистеми і сполучений своєю підклапанною порожниною 5 з трубопроводом 11 за допомогою вхідного патрубка 2 і заповнений робочою рідиною 12. Відмітними особливостями корисної моделі, що заявляється, є те, що: 1) підпружинений клапан 3 додатково оснащений зворотними кульковими клапанами 13, що 62981 4 забезпечують вільне перетікання робочої рідини 12 із підклапанної порожнини 5 до надклапанної порожнини 6, і які перешкоджають зворотному перетіканню рідини 12. 2) дросельний отвір 4 підпружиненого клапана 3 виконано у вигляді конуса, при цьому, більша основа отвору 14 розташована з боку підклапанної порожнини 5. 3) поршневу порожнину 8 заповнено газом (наприклад атмосферним повітрям) під тиском, що дорівнює Р1=1,1…1,2 Рр тиску робочої рідини 12. Гасник гідравлічного удару працює таким чином. Під час роботи гідросистеми, підклапанна порожнина 5 і надклапанна порожнина 6 гасника гідравлічного удару заповнені робочою рідиною 12, що знаходиться під робочим тиском Рр. Поршневу порожнину 8 заповнено заздалегідь стиснутим газом під тиском, що дорівнює Р1=1,1…1,2 Рр робочого тиску рідини 12. Підпружинений клапан 3 під дією пружини 9 притиснутий до торцевої поверхні вхідного патрубка 2 (положення А1 на фіг. 1), а поршень 7 під дією стиснутого газу поршневої порожнини 8, притиснутий до торцевої поверхні обмежувача ходу клапана 10 (положення В1 на фіг. 1). Під час роботи гідросистеми, у разі різкого перекриття трубопроводу та великої швидкості руху робочої рідини 12, в трубопроводі 11 і в підклапанній порожнині 5 відбувається різке ударне підвищення тиску (виникає так званий "гідравлічний удар"). Під дією збільшеного тиску робочої рідини 12, підпружинений клапан 3 переміщується в положення А2 (див. фіг. 2). Підклапанна порожнина 5 збільшується, частково поглинаючи енергію гідравлічного удару. Водночас, під час зростання тиску у порожнині 5, рідина вільно перетікає через клапани 13 та дросельний отвір 4 з підклапанної порожнини 5 до надклапанної порожнини 6. Після того, як тиск робочої рідини 12 у надклапанній порожнині 6 стає вищим, ніж тиск газу у поршневій порожнині 8, поршень 7 починає рухатися в положення В2, збільшуючи порожнину 6, зменшуючи поршневу порожнину 8 і водночас стискаючи газ, що веде до додаткового поглинання енергії ударної хвилі. Це призводить до падіння надмірного тиску робочої рідини 12 в трубопроводі 11 та підклапанній порожнині 5 і гасінню гідравлічного удару. Під дією підвищеного тиску у надклапанній порожнині 6, робоча рідина 12 через дросельний отвір перетікає в підклапанну порожнину 5, водночас, підпружинений клапан 4 переміщується у бік вхідного патрубка 2 до вирівнювання тиску робочої рідини в порожнинах 5 і 6. Після цього, під дією стиснутого газу, що знаходиться в поршневій порожнині 8, поршень 7 і підпружинений клапан 3 повертаються в початкове положення, а надмірний об'єм робочої рідини 12 з надклапанної порожнини 6 перетікає в підклапанну порожнину 5 через дросельний отвір 4 і сполучний патрубок 2 назад до трубопроводу 11 гідросистеми. Таке конструктивне виконання гасника гідравлічного удару забезпечило ефективне гасіння 5 надмірного тиску робочої рідини (гідравлічний удар) у трубопроводі без скидання надлишкового об'єму рідини в бак. Крім того, за рахунок перетікання рідини з підклапанної порожнини 5 в надклапанную порожнину 6 через дросельний отвір 4 Комп’ютерна верстка М. Ломалова 62981 6 та зворотні клапани 13, а із надклапанної порожнини 6 до підклапанної порожнини 5 тільки через дросельний отвір 4, забезпечено ефективне гасіння коливань робочої рідини, що виникають в трубопроводі. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
