Запірно-пломбувальний пристрій

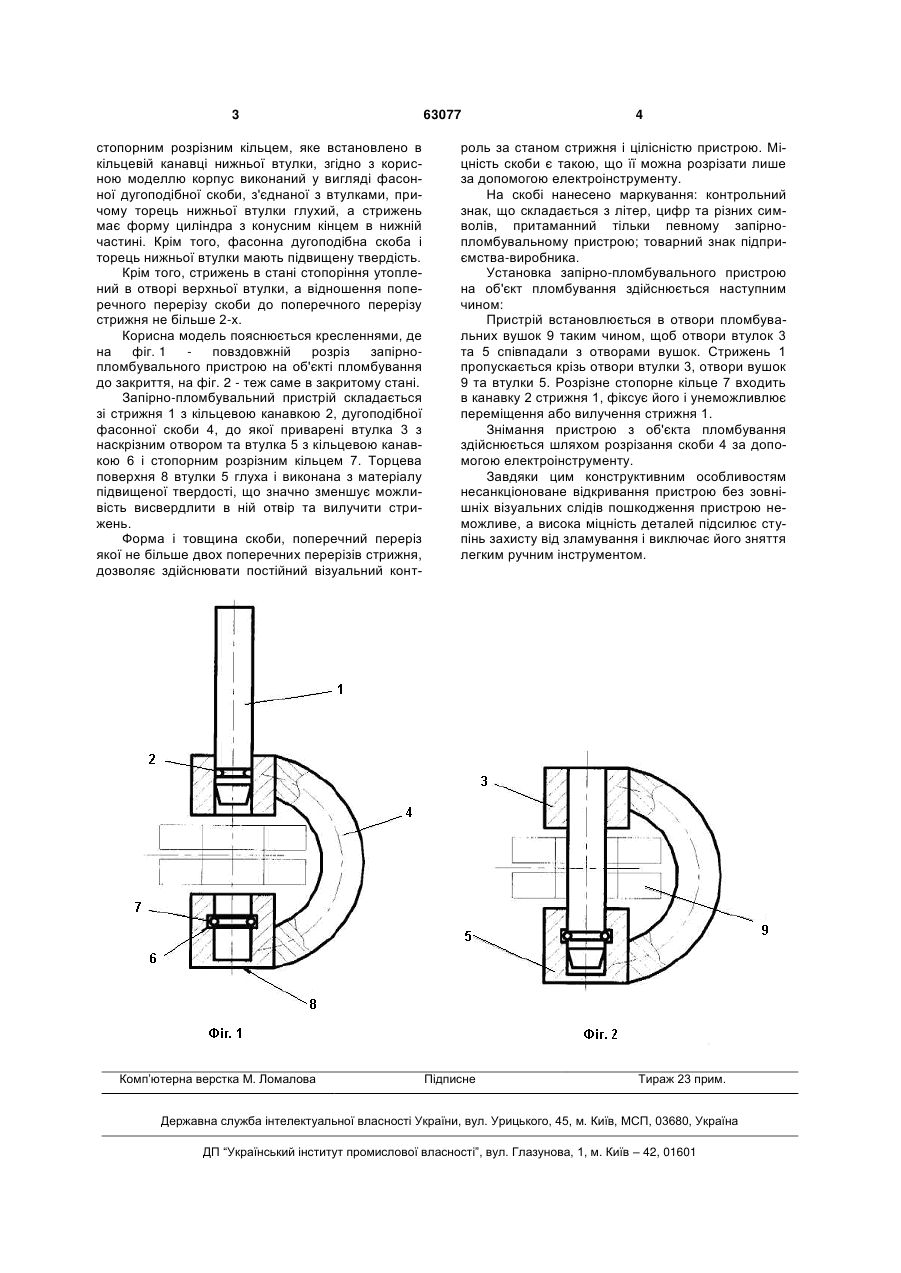

1. Запірно-пломбувальний пристрій, що містить маркований корпус з верхньою і нижньою втулками та стрижень з кільцевою канавкою для взаємодії зі стопорним розрізним кільцем, яке установлене в кільцевій канавці нижньої втулки, який відрізняється тим, що корпус виконаний у 3 стопорним розрізним кільцем, яке встановлено в кільцевій канавці нижньої втулки, згідно з корисною моделлю корпус виконаний у вигляді фасонної дугоподібної скоби, з'єднаної з втулками, причому торець нижньої втулки глухий, а стрижень має форму циліндра з конусним кінцем в нижній частині. Крім того, фасонна дугоподібна скоба і торець нижньої втулки мають підвищену твердість. Крім того, стрижень в стані стопоріння утоплений в отворі верхньої втулки, а відношення поперечного перерізу скоби до поперечного перерізу стрижня не більше 2-х. Корисна модель пояснюється кресленнями, де на фіг. 1 повздовжній розріз запірнопломбувального пристрою на об'єкті пломбування до закриття, на фіг. 2 - теж саме в закритому стані. Запірно-пломбувальний пристрій складається зі стрижня 1 з кільцевою канавкою 2, дугоподібної фасонної скоби 4, до якої приварені втулка 3 з наскрізним отвором та втулка 5 з кільцевою канавкою 6 і стопорним розрізним кільцем 7. Торцева поверхня 8 втулки 5 глуха і виконана з матеріалу підвищеної твердості, що значно зменшує можливість висвердлити в ній отвір та вилучити стрижень. Форма і товщина скоби, поперечний переріз якої не більше двох поперечних перерізів стрижня, дозволяє здійснювати постійний візуальний конт Комп’ютерна верстка М. Ломалова 63077 4 роль за станом стрижня і цілісністю пристрою. Міцність скоби є такою, що її можна розрізати лише за допомогою електроінструменту. На скобі нанесено маркування: контрольний знак, що складається з літер, цифр та різних символів, притаманний тільки певному запірнопломбувальному пристрою; товарний знак підприємства-виробника. Установка запірно-пломбувального пристрою на об'єкт пломбування здійснюється наступним чином: Пристрій встановлюється в отвори пломбувальних вушок 9 таким чином, щоб отвори втулок 3 та 5 співпадали з отворами вушок. Стрижень 1 пропускається крізь отвори втулки 3, отвори вушок 9 та втулки 5. Розрізне стопорне кільце 7 входить в канавку 2 стрижня 1, фіксує його і унеможливлює переміщення або вилучення стрижня 1. Знімання пристрою з об'єкта пломбування здійснюється шляхом розрізання скоби 4 за допомогою електроінструменту. Завдяки цим конструктивним особливостям несанкціоноване відкривання пристрою без зовнішніх візуальних слідів пошкодження пристрою неможливе, а висока міцність деталей підсилює ступінь захисту від зламування і виключає його зняття легким ручним інструментом. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
