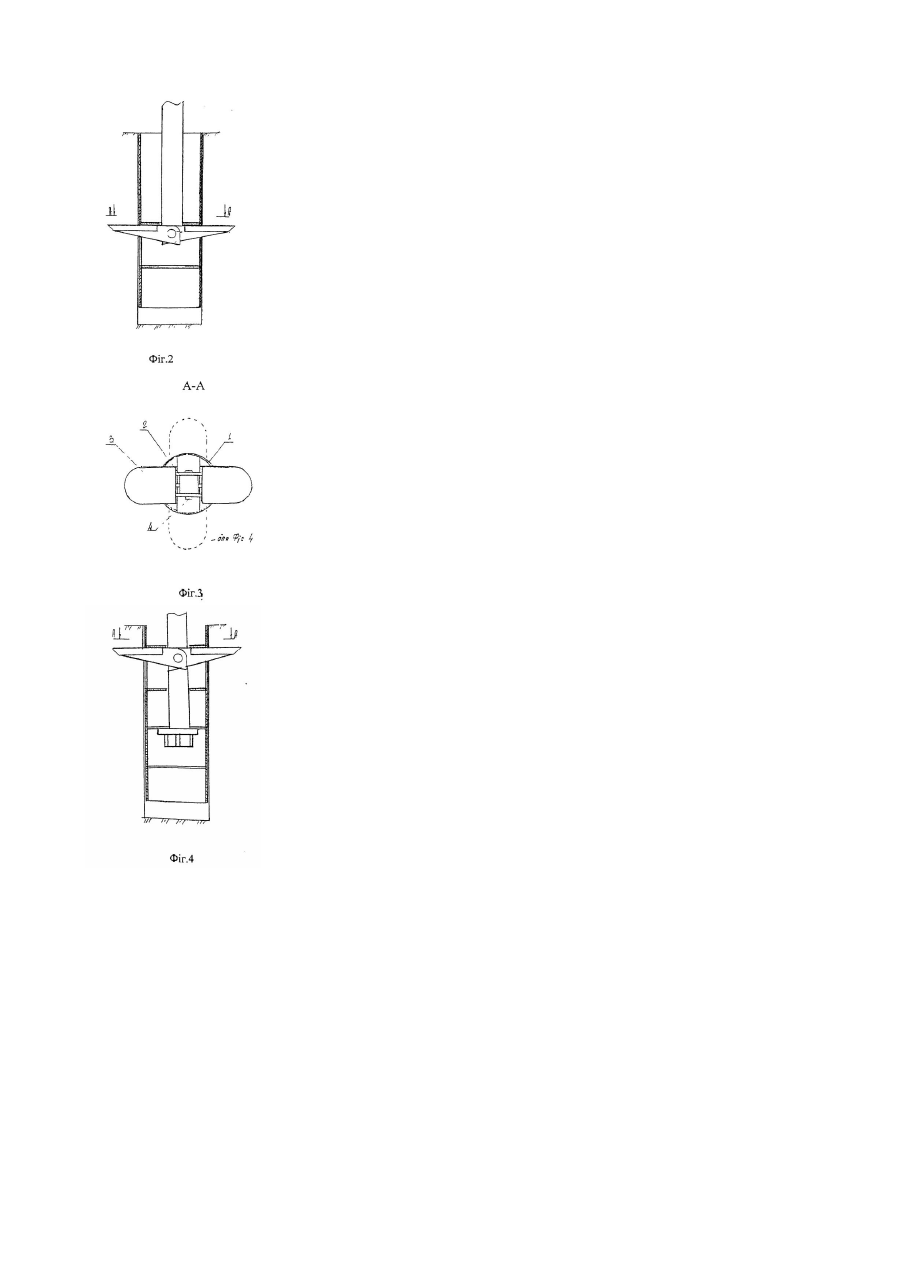

Анкерний пристрій

Винахід відноситься до галузі будівництва і може бути використаний для закріплення механізмів і пристроїв до ґрунтів і інших будівельних конструкцій, випробовування будівельних конструкцій вдавлюючими навантаженнями. Відомо рішення (авторське свідоцтво СРСР №44907 кл. Е02Д5/80 1976р.), що включає дві поворотні лопасті закріплені на тязі за допомогою шарнірного вузла і розміщених в свердловині, радіус якої менше довжини лопасті. Недоліком відомого пристрою є мала ефективність в умовах немерзлого ґрунту, так як він має невелику несучу здібність, оскільки не забезпечується утворення пробки в свердловинні, якщо вона завчасно не засипана сипучим компонентом. Найбільш близьким до запропонованого пристрою є анкерний пристрій (авторське свідоцтво Росії №203704 кл. Е02Д5/80 1995р.), що включає в себе взаємодіючі лопасті, шарнірно закріплені на вертикальній тязі, з закріпленими на тій же тязі, над лопастями і під ними, горизонтальними дисками, рівними діаметру свердловини. Недоліком прототипу є: одноразовість використання цього пристрою, а також невелика несуча здатність, так як ґрунт при великих зусиллях має можливість зрізатися над верхнім диском, а до утворення ґрунтової пробки між дисками і ущільнення ґрунту над лопастями, розкриті лопасті повинні пройти значну відстань вверх. В основу винаходу поставлено завдання створення такого анкерного пристрою, в якому поєднуються висока несуча здатність, багаторазовість використання і надійність у використанні. Для вирішення поставленого завдання запропоновано анкерний пристрій, що включає в себе пару або кілька пар поворотних лопастей, закріплених на вертикальній тязі за допомогою шарнірного вузла і розміщених в свердловині, радіус якої менше довжини лопасті, відрізняється тим, що тяга з лопастями знаходиться в трубчатому корпусі, радіус якого дорівнює радіусові свердловини, при цьому тяга і корпус мають свободу переміщення по вертикалі відносно одне одного в результаті чого лопасті розкриваються в робоче положення або складаються в монтажне, і може бути додатково обладнаний двома парами лопастей шарнірне з'єднаних з вертикальною тягою на відстані не менше 1,5 довжини лопасті одна від одної з взаємо перпендикулярним розміщенням в плані. На кресленні фіг.1 зображено запропонований пристрій в монтажному положенні, на фіг.2 в робочому стані; фіг.3 - розріз; фіг.4 - теж саме що і на фіг.1 при двохярусному розміщенні лопастей. Анкерний пристрій складається з елементів: 1 - трубчатий корпус; 2 - тяга; 3 - лопасті; 4 - шарнір. Пристрій застосовується таким чином. В пробурену свердловину опускається анкерний пристрій в монтажному положенні, до трубчатого корпусу і до вертикальної тяги прикладається різно направлена сила, в результаті чого лопасті розкриваються в робочий стан. Характерна-особливість анкерного пристрою полягає в тому, що ущільнення ґрунту відбувається зразу при розкритті лопастей, так як трубчатий корпус перешкоджає зрізанню і переміщенню ґрунту в свердловині, це дозволяє повністю використовувати несучу здатність ґрунту, дає можливість багаторазового використовування пристрою, оскільки при зміні направлення сил, прикладених до трубчатого корпусу і вертикальної тяги, пристрій складається в монтажне положення і легко демонтується із свердловини. Винахід дозволяє простими методами створити значні анкерні зусилля, наприклад, при влаштуванні палевої основи методом вдавлювання, що дозволяє значно зменшити трудомісткість та матеріаломісткість ніж при традиційних технологіях.
